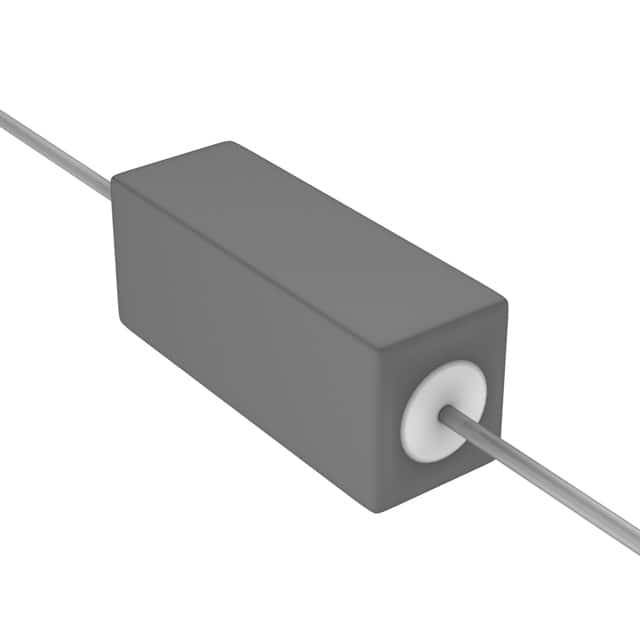

PSP400JB-120R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 120Ω ±5% 4W 导线安装 20mm*6.4mm*6.4mm
供应商型号: YAG1086-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PSP400JB-120R

PSP400JB-120R概述

    # Cement Resistors - Power Wirewound & Axial/Vertical Lead Type

    产品简介


    YAGEO公司的Cement Resistors(水泥电阻)是一种具有出色稳定性和耐用性的电子元件,适用于各种电力负载和高温环境。这类电阻采用玻璃纤维芯和陶瓷外壳制成,通过线绕构造提供绝缘和阻燃保护。其系列分为PSP系列(轴向型)和PSM系列(垂直型),覆盖了从4W到17W的功率范围。这些电阻广泛应用于工业自动化、电源设备、测试仪器等领域。

    技术参数


    基本信息
    - 型号:PSP & PSM系列
    - 制造商:YAGEO Corporation
    - 总部地址:台北市新店区保校路233-1号3楼
    - 电话:886-2-6629-9999
    - 网址:www.yageo.com
    技术规格
    | 规格 | PSP系列 | PSM系列 |
    |
    | 功率额定值 @ 70℃ | 4W, 5W, 7W, 9W, 11W, 17W | 4W, 5W, 7W, 9W, 11W, 17W |
    | 最大连续工作电压 | \(P70 \times R\) | \(P70 \times R\) |
    | 电阻范围 | 0.1Ω ~ 2.2KΩ, 0.1Ω ~ 2.5KΩ, 0.5Ω ~ 3.9KΩ, 1Ω ~ 10KΩ | 0.1Ω ~ 2.2KΩ, 0.1Ω ~ 2.5KΩ, 0.5Ω ~ 3K9Ω, 1Ω ~ 10KΩ |
    | 工作温度范围 | -55℃ ~ +275℃ | -55℃ ~ +275℃ |
    | 温度系数 | ±400ppm/℃ | ±400ppm/℃ |
    封装尺寸(单位:毫米)
    | 类型 | 长 (L1) | 宽 (W) | 高 (H) |

    | PSP400 | 20±1.0 | 6.4±0.3 | 6.4±0.3 |
    | PSP500 | 25±1.0 | 6.4±0.3 | 6.4±0.3 |
    | PSP700 | 38±1.0 | 6.4±0.3 | 6.4±0.3 |
    | PSP7WS | 25±1.0 | 9.0±0.3 | 9.0±0.3 |
    | PSP900 | 38±1.0 | 9.0±0.3 | 9.0±0.3 |
    | PSP11A | 50±1.5 | 9.0±0.3 | 9.0±0.3 |
    | PSP17A | 75±2.0 | 9.0±0.3 | 9.0±0.3 |
    | 类型 | 长 (L1) | 宽 (W) | 高 (H) |

    | PSM400 | 20±1.0 | 7.0±0.5 | 8.0±0.4 |
    | PSM500 | 25±1.0 | 7.0±0.5 | 8.0±0.4 |
    | PSM700 | 38±1.0 | 7.0±0.5 | 8.0±0.4 |
    | PSM7WS | 25±1.0 | 9.0±0.4 | 10.0±0.4 |
    | PSM900 | 38±1.0 | 9.0±0.4 | 10.0±0.4 |
    | PSM11A | 50±1.5 | 9.0±0.4 | 10.0±0.4 |
    | PSM17A | 75±2.0 | 9.0±0.4 | 10.0±0.4 |

    产品特点和优势


    - 高功率密度:能够承受从4W到17W的高功率,适用于需要高电流的应用。
    - 优异的温度特性:-55℃至+275℃的工作温度范围使其能够在极端环境下保持稳定。
    - 机械强度:坚固的设计能够抵抗振动和冲击,确保长期可靠性。
    - 阻燃设计:采用陶瓷外壳和绝缘材料,具备良好的防火性能。
    - 精度高:允许±5%和±10%的误差范围,适用于需要精确控制的应用。

    应用案例和使用建议


    应用案例
    - 工业自动化:在自动化生产线中,用于调节和控制电路中的电流。
    - 电源设备:在高频开关电源中作为关键的电流限制和保护元件。
    - 测试仪器:在测量设备中用于准确控制和调节电流。
    使用建议
    - 散热管理:在高功率运行时,需注意散热,确保温度不超过70℃,避免过载。
    - 布局规划:考虑到机械强度和温度分布,合理安排电路板上的元件位置,避免热聚集区域。

    兼容性和支持


    - 兼容性:适合与其他标准电子元器件搭配使用,特别是在高压、高温环境中。
    - 支持:YAGEO提供全面的技术支持和售后服务,包括安装指南、故障排除及维修服务。

    常见问题与解决方案


    1. 问题:电阻值漂移
    - 解决方法:检查焊接质量,确保引脚连接牢固;确认安装位置符合散热要求。
    2. 问题:表面涂层损坏
    - 解决方法:在焊接时,使用适当温度和时间以避免过度热应力。
    3. 问题:工作温度异常
    - 解决方法:确认环境温度是否超出规定范围,并采取相应的散热措施。

    总结和推荐


    综上所述,YAGEO的Cement Resistors以其卓越的性能和广泛的适用性,在众多应用场景中表现出色。无论是对功率、温度稳定性还是机械强度有着严格要求的场合,这款产品都是一款值得信赖的选择。因此,我们强烈推荐使用YAGEO的Cement Resistors,以满足您在复杂工况下的需求。

PSP400JB-120R参数

参数
电阻值 120Ω
精度 ±5%
额定功率 4W
温度系数 -
长*宽*高 20mm*6.4mm*6.4mm
安装方式 导线安装
零件状态 在售
包装方式 散装

PSP400JB-120R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PSP400JB-120R PSP400JB-120R数据手册

PSP400JB-120R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.7648 ¥ 6.4621
25+ $ 0.6968 ¥ 5.8881
50+ $ 0.6355 ¥ 5.3697
100+ $ 0.5014 ¥ 4.1552
250+ $ 0.4472 ¥ 3.7065
500+ $ 0.4144 ¥ 3.4343
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.67
