FMP300JT-73-1R6

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.6Ω ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JT-73-1R6
供应商: 海外现货
标准整包数: 1

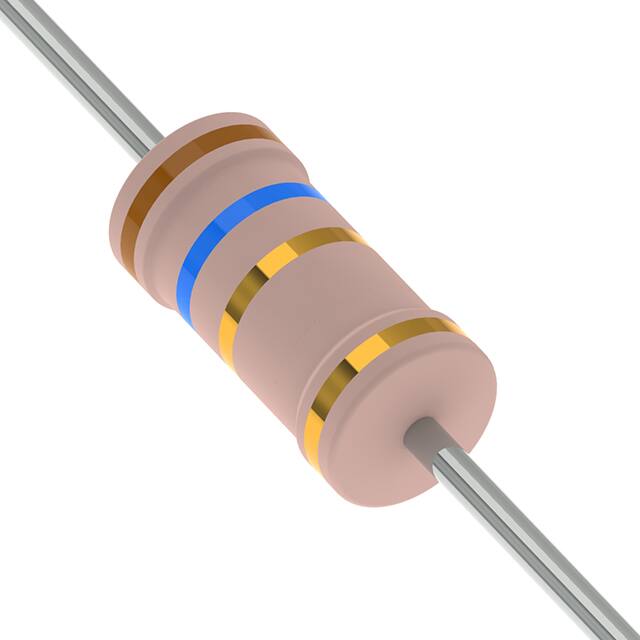

YAGEO/台湾国巨 通孔电阻 FMP300JT-73-1R6

FMP300JT-73-1R6概述

    # 电子元器件产品技术手册

    产品简介


    产品类型
    本手册介绍的是超小型金属膜高功率电阻器系列(FMP系列),该系列产品属于穿孔式电阻器,具有高度可靠性和稳定性。
    主要功能
    这些电阻器通过真空溅射系统将多层金属合金和保护材料沉积在经过精心处理的高级陶瓷基板上,形成精密的阻值层。随后在阻值层上切割出螺旋形槽,并焊接铜制连接引线。这些电阻器具备较高的额定负载能力,适用于多种严苛的工作环境。
    应用领域
    此类电阻器广泛应用于电源供应器、电机驱动器、照明设备、工业控制设备及家用电器等领域。它们能够承受过载电压和温度变化,适合在各种复杂环境下长期稳定工作。

    技术参数


    | 产品型号 | 长度(mm) | 直径(mm) | 引脚直径(mm) | 电容(μF) |

    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 0.45±0.05 |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 0.55±0.05 |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 26±2.0 | 0.55±0.05 |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 0.8±0.05 |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 0.8±0.05 |
    | FMP4WV | 17.0±1.0 | 7.5±0.5 | 32±2.0 | 0.8±0.05 |
    性能参数
    - 功率等级:1/2W、1W、2W、3W、4W
    - 最大工作电压:FMP-50:200V,FMP100:350V,FMP200:500V,FMP3WS:750V
    - 最大过载电压:FMP-50:400V,FMP100:600V,FMP200:700V,FMP3WS:1000V
    - 绝缘耐压:FMP-50:300V,FMP100:500V
    电气特性
    - 电阻范围:1Ω 至 10MΩ(特殊值可定制)
    - 温度系数:±100ppm/°C
    - 电阻精度:±1%,±5%
    工作环境
    - 操作温度范围:-55°C 至 +155°C
    - 防火特性:符合UL-94V-0和UL-1412标准

    产品特点和优势


    1. 高可靠性:采用先进的真空溅射技术和多层金属合金涂层,确保在高温、高湿等恶劣环境下仍能稳定工作。
    2. 高功率:提供多种功率等级选择,满足不同应用场景的需求。
    3. 宽工作温度范围:能在极端温度下保持稳定的电阻值。
    4. 防火性能:符合严格的防火测试标准,有效防止火灾风险。
    5. 高精度:具备±1%和±5%的高精度电阻值,适用于对精度要求高的电路设计。

    应用案例和使用建议


    应用案例
    这些电阻器广泛应用于需要高功率、高稳定性的场合,如电机驱动器、电力转换装置、电源模块和高电流设备中。例如,在某些电动汽车的电池管理系统中,这些电阻器可用于过流保护和电流检测。
    使用建议
    - 在高温环境下使用时,根据额定负载曲线进行适当的功率降额操作,以延长使用寿命。
    - 确保电阻器安装在散热良好的位置,避免长时间过热。
    - 在设计电路时,考虑预留一定的安全裕量,以应对意外情况。

    兼容性和支持


    兼容性
    FMP系列金属膜高功率电阻器与其他常见的电子设备和电路板兼容,可用于广泛的电路设计中。
    厂商支持
    - 技术支持:提供详细的安装指导和技术咨询。
    - 维护服务:在保修期内提供免费维护和更换服务。
    - 定制需求:支持定制化生产,可根据客户要求调整电阻值和其他参数。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,电阻器出现过热现象。
    - 解决方案:按照技术手册中的功率降额曲线,适当降低电阻器的功率等级,并保证良好的散热条件。
    2. 问题:电阻器在长时间工作后,电阻值发生变化。
    - 解决方案:检查电阻器是否安装在适当的温度范围内,并确认是否有足够的散热措施。
    3. 问题:在极端湿度环境中,电阻器表面出现腐蚀。
    - 解决方案:选用符合高湿度环境要求的电阻器,并注意定期清洁和防护。

    总结和推荐


    综合评估
    FMP系列金属膜高功率电阻器凭借其出色的性能和可靠性,成为许多关键应用中的理想选择。其宽广的工作温度范围、高精度和优良的防火性能使其在各种复杂环境中表现出色。
    推荐使用
    强烈推荐使用FMP系列金属膜高功率电阻器,尤其是在需要高功率、高稳定性和严格环境适应性的应用场景中。厂商提供的优质技术支持和服务也进一步提升了产品的整体价值。
    希望以上信息对您有所帮助,如有任何疑问,欢迎随时联系我们获取更多信息。

FMP300JT-73-1R6参数

参数
电阻值 1.6Ω
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP300JT-73-1R6数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JT-73-1R6 FMP300JT-73-1R6数据手册

FMP300JT-73-1R6封装设计

查看详情并下载
Symbol
Footprint
3D Model
