PA0805FRE470R003L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 3mΩ ±1% 500mW ±50ppm/℃ 0805 贴片安装 2.03mm*1.27mm*450μm
供应商型号: A-PA0805FRE470R003L
供应商: 云汉优选
标准整包数: 5000

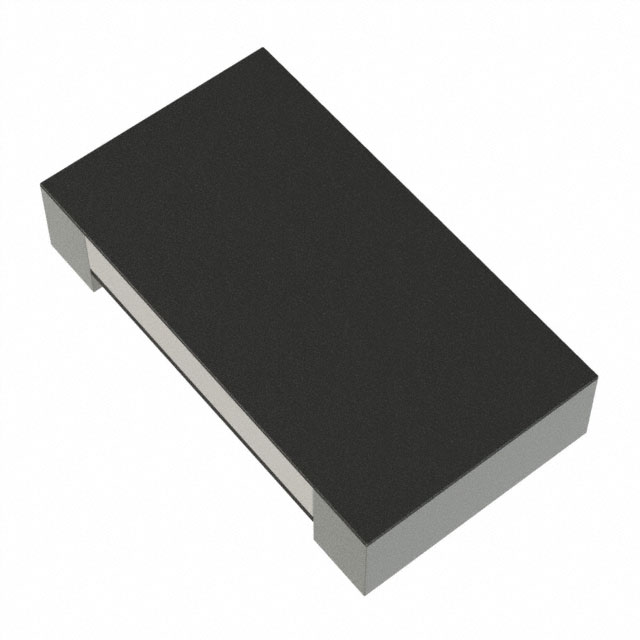

YAGEO/台湾国巨 贴片电阻 PA0805FRE470R003L

PA0805FRE470R003L概述

    # Yageo PA Series Automotive Grade Current Sensors

    产品简介


    Yageo PA系列电流传感器专为汽车级应用设计,具有高精度、低温度系数(TCR)的特点。该系列电流传感器提供多种尺寸选择,包括0201、0402、0603、0805、1206和2010,满足不同应用场景的需求。这些传感器主要用于智能手机、电池、计算机、电信/数据通信、工业电源和汽车电子等领域。

    技术参数


    - 型号与规格: PA0201/0402/0603/0805/1206/2010
    - 尺寸: 0201/0402/0603/0805/1206/2010
    - 精度: ± 0.5%(对于5mΩ到20mΩ)
    - 额定功率: 见表2
    - 电阻范围: 1mΩ至20mΩ
    - 温度系数: ± 50ppm/°C 至 ± 200ppm/°C
    - 工作温度范围:
    - PA0201/0402: -55°C 至 +125°C
    - PA0603/0805: -55°C 至 +155°C
    - PA1206/2010: -55°C 至 +170°C
    - 额定电压: 根据公式 \(V = \sqrt{P \times R}\) 确定
    - 包装规格: 见表3
    - 标记方式: 无标记

    产品特点和优势


    - 认证: 通过AEC-Q200标准,确保其在汽车应用中的可靠性。
    - 环保: 符合RoHS标准,采用无卤素环氧树脂,减少环境危害。
    - 高可靠性: 高组件和设备可靠性,非禁用材料用于生产。
    - 低温度系数: 电阻材料的组成调整以提供所需电阻,并且温度系数低,从而保证电流测量的精确度。

    应用案例和使用建议


    应用案例
    - 智能手机: 用于手机电池的充电电路。
    - 电池管理: 在电池管理系统中监测电流。
    - 计算机电源: 用于计算机电源供应的电流监控。
    - 工业电源: 用于工业应用中的电源监控。
    使用建议
    - 安装位置: 应安装在电流路径的关键位置,以确保准确测量。
    - 环境考虑: 注意工作环境的温度变化,以确保传感器的稳定性能。
    - 热管理: 为防止过热,应在高电流环境中进行适当的散热措施。

    兼容性和支持


    - 兼容性: 可与多种设备和模块兼容,广泛应用于各种电子产品中。
    - 支持与维护: Yageo提供了详尽的技术支持文档,并在产品使用过程中提供售后技术支持。

    常见问题与解决方案


    - Q1: 传感器无法正常工作?
    - A1: 检查接线是否正确,确认电源电压是否在规定的范围内。
    - Q2: 读数不稳定?
    - A2: 检查工作环境温度,确保在规定的工作温度范围内。
    - Q3: 传感器表面损坏?
    - A3: 避免物理冲击和过度加热,必要时重新安装。

    总结和推荐


    优缺点

    总结


    - 优点: 高精度、高可靠性、宽工作温度范围、环保材料。
    - 缺点: 在极高温度环境下可能需要额外的散热措施。
    推荐
    基于其卓越的性能和广泛的适用性,我们强烈推荐Yageo PA系列电流传感器应用于各类需要高精度电流检测的场合。无论是工业控制还是汽车电子,该系列产品都能提供可靠的数据支持。

PA0805FRE470R003L参数

参数
电阻值 3mΩ
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 2.03mm*1.27mm*450μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

PA0805FRE470R003L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PA0805FRE470R003L PA0805FRE470R003L数据手册

PA0805FRE470R003L封装设计

查看详情并下载
Symbol
Footprint
3D Model
