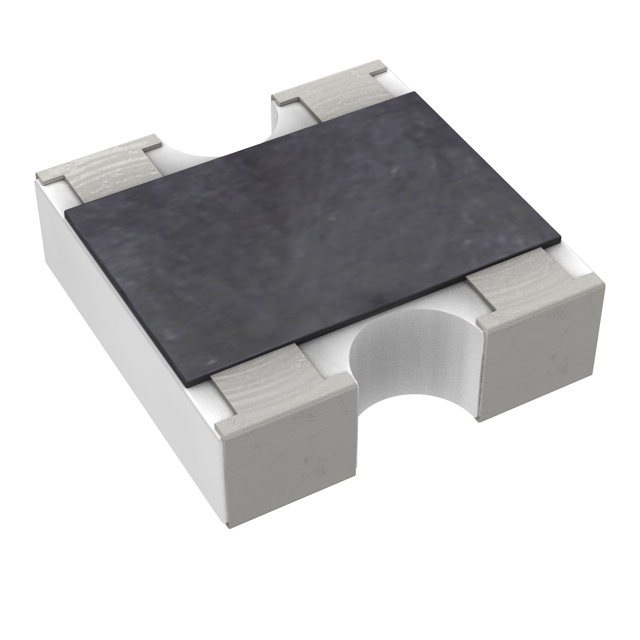

YC102-JR-070RT

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 0Ω 31mW 0302 贴片安装 800μm*600μm*450μm
供应商型号: M-YC102-JR-070RT
供应商: Future
标准整包数: 10000
YAGEO/台湾国巨 网络阵列电阻 YC102-JR-070RT

YC102-JR-070RT概述

    Yageo YC/TC系列片式排阻技术手册解析

    1. 产品简介


    Yageo公司的YC/TC系列是一款专为表面贴装设计的片式排阻。该系列产品适用于多种电子设备,包括SDRAM、DDRAM终端,笔记本电脑,台式电脑,个人数字助理(PDA),导航系统(PND)以及手机和电信设备。YC系列具有凸型和平坦两种类型,而TC系列则为凹型设计,提供了广泛的电阻值和精度选择,满足不同应用需求。

    2. 技术参数


    - 尺寸:提供102、104、122、124、162、164、248、324等多种尺寸,其中YC系列还提供特殊尺寸如158T、358L、358T。
    - 阻值范围:YC系列覆盖1Ω至1MΩ,而TC系列则覆盖10Ω至1MΩ。
    - 温度系数:TC系列的温度系数可定制,满足不同温度范围的需求。
    - 额定功率:YC102/104为1/32W,YC122/124/162/164/248/358L/358T为1/16W,YC324为1/8W,TC系列为1/16W。
    - 最大电压:YC102/104为15V/30V,YC122/124/162/164/248/358L/358T为50V/100V,YC324为200V/500V,TC系列为50V/100V。
    - 温度范围:YC102/104/-55℃到+125℃,YC122/124/162/164/248/358L/358T/-55℃到+155℃,TC系列为-55℃到+125℃(TC122/124)/-55℃到+155℃(TC164)。
    - 封装形式:提供纸带卷装(7英寸/13英寸直径)和凸出塑料带装两种形式。

    3. 产品特点和优势


    - AEC-Q200认证:通过了严格的汽车电子标准认证,适合高可靠性要求的应用。
    - 高效:在拾放应用中表现出色,降低了组装成本。
    - 环保:无铅化,符合RoHS标准,减少了有害废物。
    - 稳定性高:电阻元件和玻璃材料均符合RoHS要求,提高了组件和设备的可靠性。
    - 节省空间:小型化设计节省了PCB空间。
    - 低电流消耗:减少电流消耗,提高效率。

    4. 应用案例和使用建议


    - SDRAM和DDRAM终端:适用于高速数据存储设备,确保信号稳定传输。
    - 计算机应用:适用于笔记本和台式电脑,确保高性能运行。
    - 消费电子产品:可用于PDA、PND等便携式设备,提升用户体验。
    - 移动通信:在手机和电信设备中用于精确阻抗匹配和信号处理。
    使用建议:
    - 在高温环境下使用时,应确保阻值和温度系数符合应用要求。
    - 高频应用时,需注意高频响应性能。
    - 避免使用过程中产生较大电流冲击,以防止损坏。

    5. 兼容性和支持


    - 兼容性:与多种电子设备和系统兼容,无需额外适配。
    - 支持:厂家提供详细的技术文档和客户支持,帮助用户解决问题并提供应用指南。

    6. 常见问题与解决方案


    - 问题:如何确认产品的包装方式?
    解答:检查订单号中的代码,确定是纸带卷装还是凸出塑料带装。
    - 问题:产品是否需要特殊存储条件?
    解答:一般情况下无需特殊存储条件,但请参照数据手册中的存储建议进行存放。
    - 问题:如何测试产品的耐湿性?
    解答:按照J-STD-002标准进行湿度测试,确保产品质量可靠。

    7. 总结和推荐


    综上所述,Yageo YC/TC系列片式排阻凭借其出色的电气特性和广泛应用能力,在现代电子设备中表现出色。特别是在高可靠性、环保以及节省空间方面,具备显著的优势。因此,强烈推荐在相关项目中使用这一系列的产品,以实现更高的性能和更低的成本。
    如果您正在寻找一款高性能、多功能且易于集成的片式排阻,Yageo YC/TC系列将是您的理想选择。

YC102-JR-070RT参数

参数
电阻值
电阻个数 -
精度 -
温度系数 -
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 31mW
长*宽*高 800μm*600μm*450μm
通用封装 0302
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YC102-JR-070RT数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC102-JR-070RT YC102-JR-070RT数据手册

YC102-JR-070RT封装设计

查看详情并下载
Symbol
Footprint
3D Model
