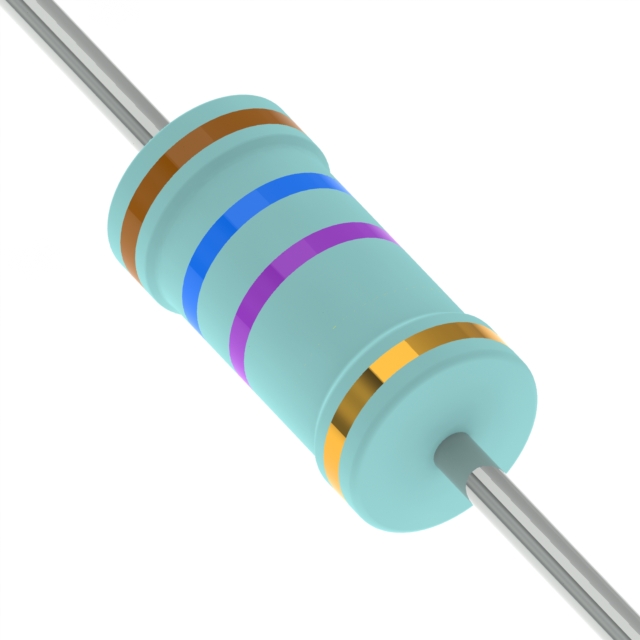

KNP200JB-73-0R16

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 160mΩ ±5% 2W ±300ppm/℃ 导线安装 15.5mm(长度)
供应商型号: ZT-KNP200JB-73-0R16
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP200JB-73-0R16

KNP200JB-73-0R16概述


    产品简介


    通过孔电阻(Thru-Hole Resistor)是一种广泛应用于电路板上的电子元件,主要用于控制电流和调节电压。本产品系列包括多种型号,如KNP-25、KNP-50、KNP100等,每种型号都针对不同的应用场景进行了优化。这类电阻器在许多领域都有广泛应用,例如家用电器、工业自动化设备、通信设备以及医疗仪器等。

    技术参数


    - 尺寸规格:具体型号的尺寸包括直径(øDH)、高度(L)、宽度(W)等。

    | 型号 | 直径(mm) | 高度(mm) | 宽度(mm) |
    | :: | :: | :: | :: |
    | KNP-25 | 6.3±0.5 | 2.5±0.3 | - |
    | KNP-50 | 9.0±0.5 | 3.5±0.3 | - |
    | KNP100 | 11.5±1.0 | 4.6±0.5 | - |
    | KNP200 | 15.5±1.0 | 5.2±0.5 | - |
    - 功率额定值:包括1/4W、1/2W、1W、2W、3W、4W、5W和7W。

    - 电阻范围:分为±1%和±5%的精度,具体范围如下:

    | 精度 | 电阻范围(Ω) |
    | :: | :: |
    | ±1% | 0.1 - 6.8K |
    | ±5% | 0.1 - 800 |
    - 温度系数:±300ppm/°C
    - 工作温度范围:-40°C到+200°C
    - 耐压测试:符合IEC 60115-1标准,包括电压绝缘、短时过载、高温存储、温度循环等测试。

    产品特点和优势


    本系列通过孔电阻具有以下特点和优势:
    - 高可靠性:通过严格的环境性能测试,确保在各种恶劣条件下都能稳定工作。
    - 高精度:提供±1%和±5%两种精度选择,满足不同应用需求。
    - 大功率处理能力:最高可承受7W的功率,适用于大功率应用场合。
    - 宽温度范围适应性:可在-40°C到+200°C的温度范围内正常工作,适用于极端环境下的应用。

    应用案例和使用建议


    这些通过孔电阻可以广泛应用于家用电器、工业自动化设备、通信设备等领域。例如,在家电设备中,可以通过使用大功率的通过孔电阻来实现对电路的有效保护;在工业自动化领域,可以通过选择高精度的电阻来提高设备的控制精度。
    在实际使用中,建议根据应用需求选择合适的型号和功率等级。例如,在需要大功率处理的应用场合,可以选择功率等级较高的型号;在需要高精度控制的应用场合,则应选择精度更高的型号。同时,要确保所选型号的工作环境温度在其额定范围内,以避免因过热导致的损坏。

    兼容性和支持


    这些通过孔电阻与常见的电子设备和其他元件具有良好的兼容性。此外,厂商提供了详细的安装指南和技术支持服务,帮助用户正确安装和使用产品。如有任何问题,可以通过电话或邮件联系厂商的技术支持团队获得及时的帮助。

    常见问题与解决方案


    1. Q: 如何正确选择适合的电阻?

    A: 应根据具体应用需求和环境条件选择适当的型号和功率等级。同时,需注意工作温度范围和环境湿度等要求。
    2. Q: 在高温环境下使用时需要注意什么?
    A: 当电阻工作环境温度超过40°C时,其功率等级需按照特定曲线进行降额使用。详细曲线请参考相关技术文档。
    3. Q: 遇到异常高温或过载情况怎么办?
    A: 若出现异常高温或过载现象,首先检查电路设计是否合理,确认是否存在负载过大等问题。必要时,应采取适当措施进行保护,如使用熔断器或限流器等组件。

    总结和推荐


    总体来说,这些通过孔电阻凭借其高可靠性、高精度和大功率处理能力等优势,在众多应用场景中展现出强大的竞争力。特别是对于需要在极端环境中工作的场合,如工业自动化、航空航天等领域,这类电阻具有显著的优势。综上所述,如果您正在寻找一款高性能且稳定的电阻产品,强烈推荐选择这款通过孔电阻。

KNP200JB-73-0R16参数

参数
电阻值 160mΩ
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KNP200JB-73-0R16数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP200JB-73-0R16 KNP200JB-73-0R16数据手册

KNP200JB-73-0R16封装设计

查看详情并下载
Symbol
Footprint
3D Model
