首页  >  产品百科  >  KNP100FR-73-47R

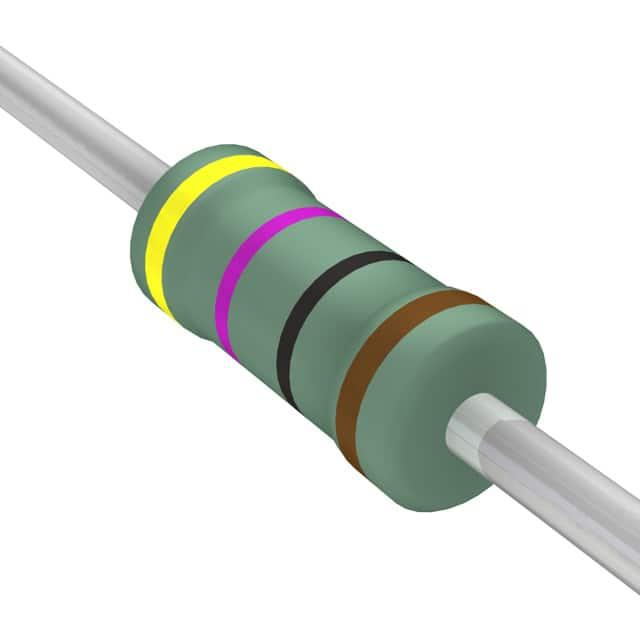

KNP100FR-73-47R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 47Ω ±1% 1W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: 13-KNP100FR-73-47RTR-ND
供应商: Digi-Key
标准整包数: 2000
YAGEO/台湾国巨 通孔电阻 KNP100FR-73-47R

KNP100FR-73-47R概述


    产品简介


    这款通过孔电阻(Through-Hole Resistor)是用于各种电子设备的重要组件,属于正常和迷你型系列,包含KNP系列的产品。这些电阻具有多种尺寸和功率等级,能够满足不同应用的需求。其基本构造是由电阻丝单层绕制在陶瓷棒上,并通过焊接连接到电解铜引线。这种设计不仅使得电阻能够承受较高的温度和电压,还增强了其长期使用的稳定性和可靠性。这些电阻广泛应用于电源设备、工业控制系统、汽车电子、医疗设备以及其他需要高可靠性的场合。

    技术参数


    - 型号和尺寸:
    - KNP-25: øDH 6.3±0.5 mm, 高度28±2.0 mm, 直径2.5±0.3 mm
    - KNP-50: øDH 9.0±0.5 mm, 高度26±2.0 mm, 直径3.5±0.3 mm
    - KNP100: øDH 11.5±1.0 mm, 高度35±2.0 mm, 直径4.6±0.5 mm
    - KNP200: øDH 15.5±1.0 mm, 高度33±2.0 mm, 直径5.2±0.5 mm
    - KNP300: øDH 17.5±1.0 mm, 高度32±2.0 mm, 直径6.2±0.5 mm
    - KNP400: øDH 24.5±1.0 mm, 高度38±2.0 mm, 直径8.2±0.5 mm
    - KNP500: øDH 24.5±1.0 mm, 高度38±2.0 mm, 直径8.2±0.5 mm
    - KNP600: øDH 24.5±1.0 mm, 高度38±2.0 mm, 直径8.2±0.5 mm
    - KNP700: øDH 24.5±1.0 mm, 高度38±2.0 mm, 直径8.2±0.5 mm
    - 额定负载:
    - 在40°C下的功率等级:3W, 4W, 5W, 6W, 7W
    - 在70°C下的功率等级:1/4W, 1/2W, 1W, 2W, 3W
    - 最大工作电压:根据不同的型号,最大工作电压为PxR 或者表中的最大值
    - 电气特性:
    - 绝缘耐压测试电压:250V, 300V, 400V
    - 电阻范围(±1%):0.1Ω - 150Ω, 0.1Ω - 750Ω, 0.1Ω - 1.5KΩ, 0.1Ω - 2.4KΩ, 0.1Ω - 3.3KΩ, 0.1Ω - 6.2KΩ
    - 电阻范围(±5%):0.1Ω - 200Ω, 0.1Ω - 800Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.7KΩ, 0.1Ω - 3.9KΩ, 0.1Ω - 6.8KΩ
    - 工作温度范围:-40°C至+200°C
    - 温度系数:±300ppm/°C

    产品特点和优势


    - 高性能:这些电阻能够承受极高的功率负载,适用于恶劣的工作环境。
    - 高可靠性:通过严格的环境性能测试,确保在各种条件下都保持稳定。
    - 高温适应性:特别设计用于高温环境,最高可承受200°C的工作温度。
    - 高绝缘强度:通过高压绝缘测试,确保电路安全。
    - 多种阻值选择:提供多种阻值选择,以满足不同的电路需求。
    - 快速恢复能力:即使在极端过载条件下也能迅速恢复正常运行。

    应用案例和使用建议


    应用案例
    这些电阻广泛应用于电源设备、工业控制系统、汽车电子、医疗设备等领域。例如,在汽车电子中,这些电阻能够稳定地处理发动机控制单元的高电流,保证汽车的安全运行。
    使用建议
    - 选择合适的型号:根据实际应用中的电压和电流需求选择合适功率等级和阻值的型号。
    - 注意散热:在高功率负载下使用时,要注意散热,避免因过热导致损坏。
    - 正确安装:确保安装牢固,避免在震动环境中松动。

    兼容性和支持


    这些电阻产品与市面上常见的电路板设计兼容,可以方便地替换旧款电阻。制造商提供了详细的安装指南和技术支持,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题:电阻表面出现异常变色
    - 解决方案:检查安装是否符合要求,确认散热条件良好,必要时更换新件。

    - 问题:电阻出现过热现象
    - 解决方案:检查是否超负荷使用,调整电路设计或选择更高功率的型号。

    - 问题:电路断路或短路
    - 解决方案:检查电路连接情况,重新焊接引脚,确保所有接点紧密接触。

    总结和推荐


    总体来看,这些通过孔电阻在设计和性能方面均表现出色,适用于广泛的工业应用。它们不仅具备优异的电气性能,还能承受苛刻的环境条件。推荐在需要高性能和高可靠性的电路中使用这些电阻。

KNP100FR-73-47R参数

参数
电阻值 47Ω
精度 ±1%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100FR-73-47R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100FR-73-47R KNP100FR-73-47R数据手册

KNP100FR-73-47R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1078 ¥ 0.9025
4000+ $ 0.0992 ¥ 0.8301
6000+ $ 0.0947 ¥ 0.7928
10000+ $ 0.0897 ¥ 0.7508
14000+ $ 0.0867 ¥ 0.7256
20000+ $ 0.0838 ¥ 0.7012
50000+ $ 0.0773 ¥ 0.6468
100000+ $ 0.0734 ¥ 0.6141
库存: 4000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1805
