首页  >  产品百科  >  AC0805FR-7W1K2L

AC0805FR-7W1K2L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.2KΩ ±1% 250mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: UA-AC0805FR-7W1K2L
供应商: 海外现货
标准整包数: 5000

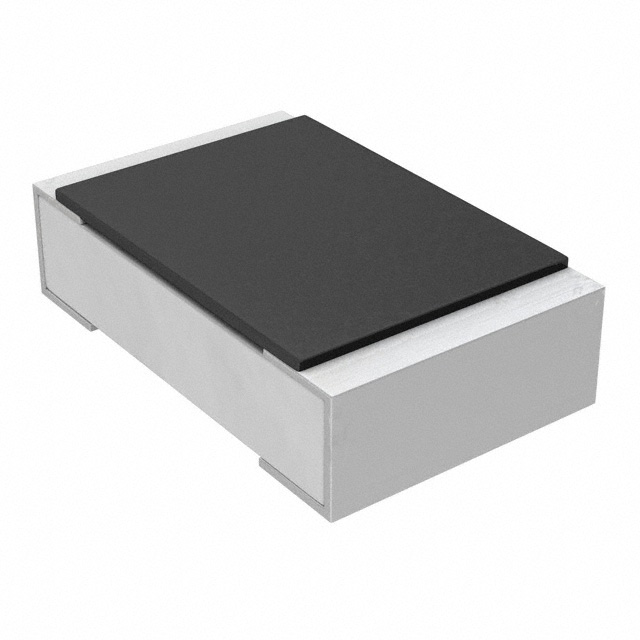

YAGEO/台湾国巨 贴片电阻 AC0805FR-7W1K2L

AC0805FR-7W1K2L概述


    产品简介


    厚膜贴片电阻(AC系列)
    厚膜贴片电阻(AC系列)是一款专为汽车和其他一般用途设计的产品。它具有高精度、稳定的电气特性和宽广的工作温度范围,适用于多种工业和汽车电子设备。该系列产品包含从0201到2512等多种尺寸,具有±5%、±1%、±0.5%的精确度选项。此外,这些电阻器完全符合RoHS标准并采用无卤素材料,确保环境友好。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0201/0402/0603/0805/1206/1210/1218/2010/2512 |
    | 误差 | ±5%, ±1%, ±0.5% |
    | 工作电压 | 最大155°C |
    | 最大过载电压 | 50V至500V不等 |
    | 额定功率 | 0.05W至2W不等 |
    | 温度系数 | ±200 ppm/°C至±100 ppm/°C |
    | 电阻范围 | 1Ω至22MΩ |

    产品特点和优势


    AC系列厚膜贴片电阻具有以下显著特点和优势:
    - 质量认证:通过AEC-Q200标准认证,保证了产品在汽车电子应用中的稳定性和可靠性。
    - 环保材料:采用无卤素环氧树脂,减少对环境的危害。
    - 自动光学检测:所有产品经过100%的自动光学检测,确保生产质量。
    - 可靠性和耐用性:具有良好的耐热性和耐湿性,能够在极端条件下保持正常工作。

    应用案例和使用建议


    应用案例:
    - 汽车电子:可用于汽车传感器、控制模块等部件中,确保系统稳定运行。
    - 工业自动化:适合用于各种工业控制系统,如电机控制、信号调节等。
    使用建议:
    - 在选择电阻值时,应根据实际应用需求进行合理选择,避免因电阻值过大或过小而导致电路失效。
    - 安装时要确保正确焊接,以提高连接可靠性。

    兼容性和支持


    - 兼容性:AC系列电阻可以与大多数标准的贴片组装设备兼容。
    - 支持和服务:制造商提供详细的技术文档和售后服务,以确保客户能够快速解决问题并获得技术支持。

    常见问题与解决方案


    1. 问题: 电阻在高温环境下表现不稳定。
    解决方案: 检查电阻是否按照规定的最大工作温度使用,必要时更换更大额定功率的电阻。

    2. 问题: 电阻安装后出现焊点松动。
    解决方案: 确保正确的焊接时间和温度,使用适当的助焊剂并清洗干净。
    3. 问题: 电阻阻值变化较大。
    解决方案: 重新校准测试设备或更换新电阻以确保测量准确性。

    总结和推荐


    总结:
    - AC系列厚膜贴片电阻以其卓越的稳定性和可靠性,在汽车电子和工业自动化领域表现出色。
    - 它们具有宽泛的电阻范围和多种尺寸选择,适用于各种复杂的应用场景。
    - 通过严格的生产和测试流程,保证了产品的质量和一致性。
    推荐:
    鉴于其优异的性能和广泛的应用范围,AC系列厚膜贴片电阻是汽车电子和工业自动化领域的理想选择。如果你需要一个稳定且可靠的电阻解决方案,建议考虑使用这款产品。

AC0805FR-7W1K2L参数

参数
电阻值 1.2KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

AC0805FR-7W1K2L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0805FR-7W1K2L AC0805FR-7W1K2L数据手册

AC0805FR-7W1K2L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35000+ $ 0.0028 ¥ 0.023
库存: 90000
起订量: 50000 增量: 5000
交货地:
最小起订量为:35000
合计: ¥ 805
直接购买
加入购物车
