首页  >  产品百科  >  PA2512FKE7T0R01E

PA2512FKE7T0R01E

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 10mΩ ±1% 3W ±50ppm/℃ 2512 贴片安装 6.35mm*3.18mm*880μm
供应商型号: 31M-PA2512FKE7T0R01E
供应商: 云汉优选
标准整包数: 5

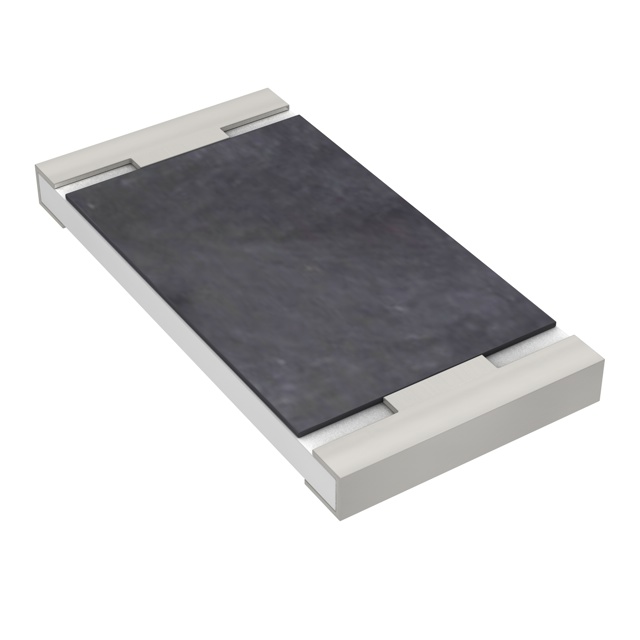

YAGEO/台湾国巨 贴片电阻 PA2512FKE7T0R01E

PA2512FKE7T0R01E概述


    产品简介


    PAE系列电流传感器是一款专为汽车级应用设计的低TCR(温度系数电阻)表面贴装芯片电阻器。这些传感器主要用于消费电子产品、计算机、电信/数据通信、工业电源、替代能源及车载电子设备。其显著特点包括高可靠性和环保特性,符合RoHS标准且无卤素,适用于当前和未来的环保要求。

    技术参数


    - 产品尺寸: 2512
    - 阻值范围: 0.5 mΩ 至 100 mΩ
    - 公差:
    - ±0.5%
    - ±1%
    - ±5%
    - 温度系数:
    - ±50 ppm/°C
    - ±75 ppm/°C
    - ±100 ppm/°C
    - 功率等级:
    - 1 W
    - 2 W
    - 3 W
    - 包装类型: 盘带包装
    - 额定电压:
    - 公式:V = √(PxR)
    - 其中,V是连续额定直流或交流(均方根)工作电压(V),P是额定功率(W),R是电阻值(Ω)
    - 工作温度范围: -55°C至+170°C
    - 短时过载: 在室温下承受5倍额定功率5秒
    - 高湿度抗性: 在85°C/85%RH环境下运行1000小时
    - 静电放电: 符合AEC-Q200-002标准,可承受2KV放电

    产品特点和优势


    PAE系列电流传感器具有以下几个独特优势:
    1. AEC-Q200认证: 符合严格的汽车级电子元件标准。
    2. 环保材料: 采用无卤素环氧树脂封装,减少环境危害。
    3. 高可靠性: 通过了多项严格测试,包括高温暴露、温度循环、湿热和机械冲击测试。
    4. 低电阻值: 适合用于电池充电电路和DC-DC转换器中精确的电流感应。
    5. 易于集成: 简单的表面贴装结构,方便安装。

    应用案例和使用建议


    应用案例:
    PAE系列电流传感器广泛应用于消费电子产品如手机和平板电脑、计算机设备、电信基站和工业电源系统中。它们被用于监测电池充电电路和电源管理系统中的电流水平。
    使用建议:
    在使用PAE系列电流传感器时,需注意确保传感器的工作温度不超过其额定范围。建议将传感器安装在散热良好的位置,以避免过热损坏。此外,应遵循正确的焊接工艺以确保最佳性能和长期稳定性。

    兼容性和支持


    PAE系列电流传感器与其他标准的SMD(表面贴装技术)设备和组件完全兼容。Yageo公司提供了详尽的技术文档和支持服务,包括测试方法和条件描述,以及详细的接线图和安装指南。如有需要,可联系销售办事处、分销商或代表获取更多信息和技术支持。

    常见问题与解决方案


    - 问题: 设备在高湿度环境下性能下降。
    - 解决办法: 确保设备存放在干燥环境中,并定期进行湿度测试以检测任何潜在问题。

    - 问题: 传感器过载保护不充分。
    - 解决办法: 检查电源输入是否超过传感器的最大允许功率,并确保电路设计合理,有适当的过载保护措施。
    - 问题: 静电放电导致传感器损坏。
    - 解决办法: 使用防静电措施(如接地)来处理设备,并使用专门的防静电工具和容器。

    总结和推荐


    PAE系列电流传感器凭借其高精度、可靠的性能和环保特性,在汽车电子、工业电源及其他应用领域表现出色。其广泛的温度范围、高湿度抗性和强大的机械性能使其成为众多应用场景的理想选择。对于追求高品质、高可靠性的应用项目,强烈推荐使用PAE系列电流传感器。

PA2512FKE7T0R01E参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 3W
温度系数 ±50ppm/℃
长*宽*高 6.35mm*3.18mm*880μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA2512FKE7T0R01E数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PA2512FKE7T0R01E PA2512FKE7T0R01E数据手册

PA2512FKE7T0R01E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9276
50+ ¥ 0.7256
150+ ¥ 0.6049
500+ ¥ 0.5546
1500+ ¥ 0.5186
4000+ ¥ 0.49
库存: 3626
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 4.63
