首页  >  产品百科  >  TC124-JR-071KL

TC124-JR-071KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 1KΩ ±5% ±200ppm/℃ 62.5mW 0804 贴片安装 2mm*1mm*500μm
供应商型号: A-TC124-JR-071KL
供应商: 云汉优选
标准整包数: 10000

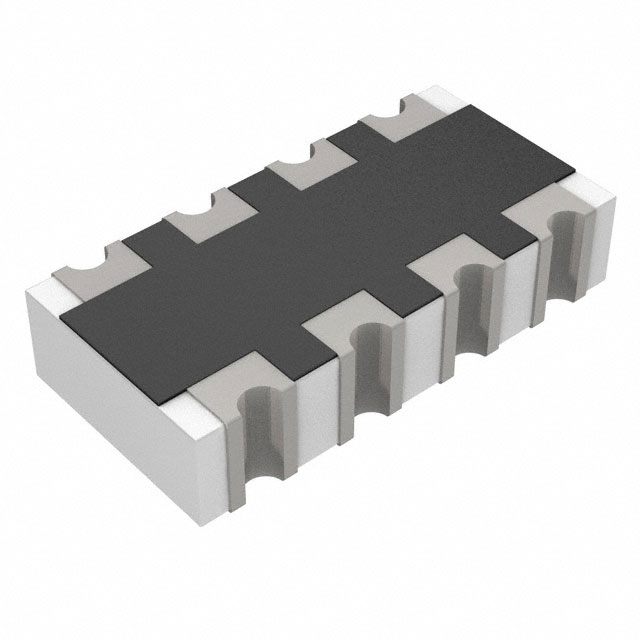

YAGEO/台湾国巨 网络阵列电阻 TC124-JR-071KL

TC124-JR-071KL概述

    ARRAY CHIP RESISTORS YC/TC SERIES 技术手册概述
    本文旨在为Array Chip Resistors YC/TC系列提供一个全面的技术手册概述。该产品主要用于各种电子设备中,具有出色的性能和高可靠性。以下是根据技术手册提取的详细信息:

    1. 产品简介


    - 产品类型: Array Chip Resistors YC/TC系列。
    - 主要功能: 用于表面贴装(SMT),提供电阻值范围广泛的产品。
    - 应用领域: 主要应用于SDRAM和DDRAM终端,计算机应用(如笔记本电脑、台式机),消费类电子产品(如PDA、PND)和移动电话及电信设备等。

    2. 技术参数


    - 型号与尺寸:
    - YC: 102/104/122/124/162/164/248/324/158T/358L/358T
    - TC: 122/124/164
    - 电气特性:
    - 功率等级:
    - YC102/104: 1/32W
    - YC122/124/162/164/248/358: 1/16W
    - YC324: 1/8W
    - TC122/124/164: 1/16W
    - 额定电压: 依据额定功率公式 \(V = \sqrt{P \times R}\)
    - 温度系数: ± 200 ppm/°C
    - 耐压:
    - YC系列: 30V到500V不等
    - TC系列: 50V到100V
    - 工作温度范围:
    - YC102/104, TC122/124: -55°C to +125°C
    - YC其他型号: -55°C to +155°C
    - 包装类型: 纸带盘 (R) 或嵌塑塑料盘 (K)

    3. 产品特点和优势


    - AEC-Q200认证: 符合严格的汽车行业标准。
    - 高效贴装: 在贴装过程中更加高效。
    - 低装配成本: 减少了制造过程中的成本。
    - 无铅化: 符合RoHS要求,减少了环境污染。
    - 可靠性高: 使用高可靠性的材料和技术。

    4. 应用案例和使用建议


    - 应用场景: 主要应用于SDRAM和DDRAM终端,计算机和其他电子设备。
    - 使用建议:
    - 选择合适的型号: 根据应用的功率和电压需求选择合适型号的芯片电阻。
    - 安装注意事项: 安装时应注意避免直接对准热源,确保适当的散热。
    - 焊接建议: 推荐采用标准焊接工艺,保证良好的焊点质量。

    5. 兼容性和支持


    - 兼容性: 该产品与常见的PCB和组装工艺兼容。
    - 厂商支持: 提供详细的安装指南和技术支持服务,帮助客户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题1: 贴装过程中出现虚焊。
    - 解决方案: 确保焊料品质和焊接工艺的正确性,进行必要的焊接温度和时间调整。
    - 问题2: 产品在高温环境下失效。
    - 解决方案: 检查产品的工作温度范围,并采取相应的散热措施。

    7. 总结和推荐


    - 综合评估: YC/TC系列Array Chip Resistors是高性能且可靠的电子元器件,适用于多种高要求的应用场景。
    - 推荐使用: 强烈推荐使用该系列产品,尤其是在需要高可靠性、低装配成本和高环境友好性的应用中。

TC124-JR-071KL参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 2mm*1mm*500μm
通用封装 0804
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TC124-JR-071KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 TC124-JR-071KL TC124-JR-071KL数据手册

TC124-JR-071KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0369
库存: 49277
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 369
直接购买
加入购物车
