RC1206FR-1020KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 20KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: 13-RC1206FR-1020KLTR-ND
供应商: Digi-Key
标准整包数: 1

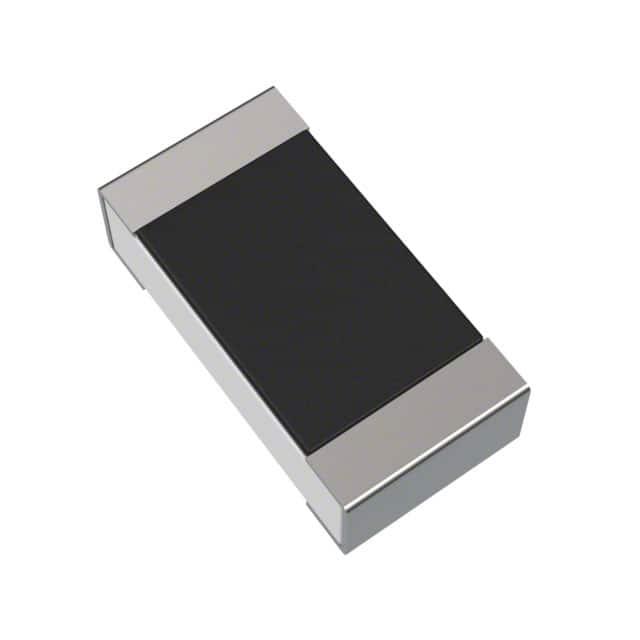

YAGEO/台湾国巨 贴片电阻 RC1206FR-1020KL

RC1206FR-1020KL概述

    全球通用贴片电阻技术手册

    产品简介


    全球通用贴片电阻(RCL系列)是适用于多种一般用途应用的高可靠性芯片电阻。本系列电阻采用厚膜工艺制造,具备无铅端子设计,符合RoHS标准且不含卤素。RCL系列电阻广泛应用于各类电子产品中,如电源、计算机、通信设备和消费电子等。

    技术参数


    - 尺寸: 0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 公差: ±0.1%, ±0.5%, ±1%, ±5%
    - 温度系数: -200~+600 ppm/°C
    - 额定功率:
    - RC0075: 1/50W
    - RC0100: 1/32W
    - RC0201: 1/20W
    - RC0402: 1/16W, 1/8W
    - RC0603: 1/10W, 1/5W
    - RC0805: 1/8W, 1/4W
    - RC1206: 1/4W, 1/2W
    - RC1210: 1/2W
    - RC1218: 1W
    - RC2010: 3/4W
    - RC2512: 1W, 2W
    - 最大工作电压:
    - RC0075: 10V
    - RC0100: 15V
    - RC0201: 25V
    - RC0402: 50V
    - RC0603: 75V
    - RC0805: 150V
    - RC1206: 200V
    - RC1210: 200V
    - RC1218: 200V
    - RC2010: 200V
    - RC2512: 200V
    - 额定温度范围:
    - RC0075至RC0201: -55℃至+125℃
    - RC0402至RC2512: -55℃至+155℃
    - 阻值范围:
    - RC0075: 5Ω ≦ R ≦ 1MΩ
    - RC0100: 1Ω ≦ R ≦ 22MΩ
    - RC0201: 1Ω ≦ R ≦ 10MΩ
    - RC0402: 1Ω ≦ R ≦ 22MΩ
    - RC0603: 1Ω ≦ R ≦ 22MΩ
    - RC0805: 1Ω ≦ R ≦ 100MΩ
    - RC1206: 1Ω ≦ R ≦ 100MΩ
    - RC1210: 1Ω ≦ R ≦ 22MΩ
    - RC1218: 1Ω ≦ R ≦ 1MΩ
    - RC2010: 1Ω ≦ R ≦ 22MΩ
    - RC2512: 1Ω ≦ R ≦ 22MΩ

    产品特点和优势


    1. 环保设计: 端子材料不含卤素,符合RoHS标准,减少对环境的危害。
    2. 高可靠性: 高组件和设备可靠性,保证长期稳定运行。
    3. 节省PCB空间: 小尺寸设计,可显著节省印刷电路板空间。
    4. 高精度: 提供±0.1%, ±0.5%, ±1%, ±5%不同公差等级,满足不同的精度要求。
    5. 高工作温度范围: 广泛的工作温度范围适应多种恶劣环境。

    应用案例和使用建议


    - 电池充电电路: PF系列电阻因其出色的温度系数(TCR)水平,适用于电流感应应用,如电池充电电路和DC-DC转换器。
    - 电源供应: 在开关电源和线性电源中,RCL系列电阻能够承受高电流和高温环境。
    - 通信设备: 用于信号处理电路中,确保信号的精确传递。
    使用建议:
    - 在高精度应用中,优先选择高精度等级(±0.1%, ±0.5%)的电阻。
    - 考虑环境因素时,选择具有更高温度范围的型号(如RC0402至RC2512),以确保在极端温度条件下的可靠性能。

    兼容性和支持


    RCL系列电阻与市面上主流的SMT设备兼容。厂商提供详细的包装规格和安装指导,包括推荐的焊点和回流焊接轮廓。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面湿气不均匀 | 使用适合的助焊剂并调整焊接时间 |
    | 阻值超出允许范围 | 检查焊接过程是否符合要求,必要时重新焊接 |
    | 焊点不良 | 确保焊盘设计正确,并调整焊接参数 |

    总结和推荐


    全球通用贴片电阻(RCL系列)具有高可靠性、环保设计及高精度的特点,在各种应用场景中表现出色。针对不同精度需求提供了多种公差等级,并拥有广泛的温度范围和高功率承载能力。鉴于其优异性能和广泛应用前景,强烈推荐用于需要高精度和可靠性的电子设备中。

RC1206FR-1020KL参数

参数
电阻值 20KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC1206FR-1020KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC1206FR-1020KL RC1206FR-1020KL数据手册

RC1206FR-1020KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0064 ¥ 0.0533
20000+ $ 0.0063 ¥ 0.0529
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 533
直接购买
