PE0805FRF7T0R006L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 6mΩ ±1% 333mW ±100ppm/℃ 0805 贴片安装 2.03mm*1.27mm*600μm
供应商型号: ZT-PE0805FRF7T0R006L
供应商: 海外现货
标准整包数: 1

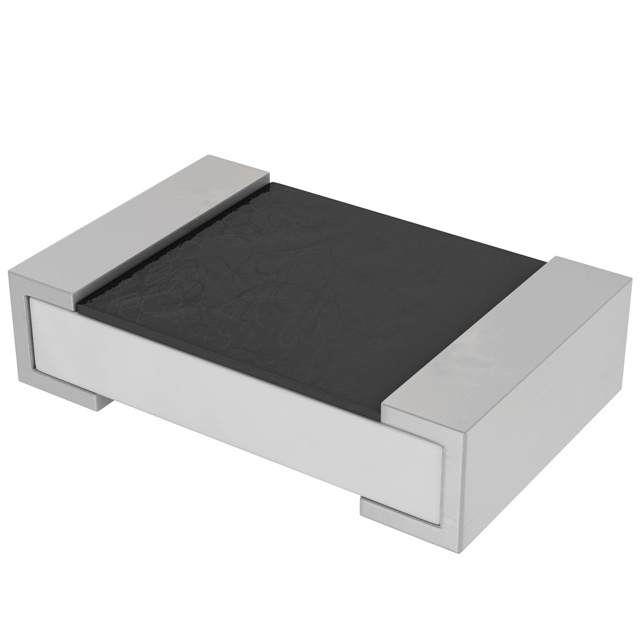

YAGEO/台湾国巨 贴片电阻 PE0805FRF7T0R006L

PE0805FRF7T0R006L概述


    产品简介


    电子元器件:PEL系列电流传感器
    PEL系列电流传感器是雅格电子有限公司(Yageo)推出的一款高精度电流传感电阻器,专门用于汽车级应用。这款传感器具备低温度系数电阻(TCR),采用金属薄膜陶瓷基底制造,适用于消费类电子产品、计算机、电信、工业电源及替代能源等多个领域。

    技术参数


    尺寸规格
    - 尺寸范围:0201/0402/0603/0805/1206/2010/2512
    - 耐受电压:根据公式 \(V = \sqrt{P \times R}\) 确定
    性能参数
    - 温度系数范围:
    - ± 350 ppm/°C(0201/0402)
    - ± 100 ppm/°C(0603及以上)
    - 容差范围:
    - ± 0.1%(仅限于0805 > 50mΩ)
    - ± 0.5%(≥ 10mΩ)
    - ± 1%
    - ± 5%
    支持的电气特性
    - 工作环境温度范围:
    - 0201到0402:-55°C到+125°C
    - 0603到2512:-55°C到+170°C
    - 标准额定功率(在70°C下):
    - 0201:1/20W
    - 0402:1/16W
    - 0603:1/10W
    - 0805:1/8W
    - 1206:1/4W
    - 2010:1/2W
    - 2512:1W
    电阻值范围
    - 5mΩ至910mΩ

    产品特点和优势


    1. AEC-Q200认证:符合汽车电子标准,保证产品质量和可靠性。
    2. 环保材料:无卤素环氧树脂,符合RoHS标准,减少环境污染。
    3. 高可靠性:采用优质材料制成,适用于高温高湿环境,具有长寿命和高稳定性。
    4. 低电阻:应用于电流传感领域,减少能耗并提高效率。

    应用案例和使用建议


    应用案例:
    - 消费类电子产品:如智能手机、平板电脑等便携式设备。
    - 汽车电子:如电池管理系统、电源转换模块等。
    - 工业电源:如服务器、通信基站的电源管理。
    使用建议:
    - 在高精度测量场合下,选择容差较小的型号(如±0.1%),以获得更高的准确度。
    - 在高温环境下,优先选用额定功率较高的型号(如2512),以确保长期稳定运行。
    - 使用过程中要避免高温环境下的过度负载,以免造成热应力损坏。

    兼容性和支持


    - 兼容性:与同类表面贴装(SMD)封装兼容,便于集成到现有电路设计中。
    - 支持:雅格电子提供详尽的技术文档和支持服务,包括PCN(产品变更通知)更新,以确保客户及时获取最新信息。

    常见问题与解决方案


    1. 问题:如何正确安装PEL系列电流传感器?
    - 解决方案:按照手册中提供的脚印尺寸和焊接工艺进行安装,确保正确固定在PCB板上。
    2. 问题:长时间工作时出现温升怎么办?
    - 解决方案:选择适合环境温度的型号,并避免连续过载工作,必要时增加散热措施。
    3. 问题:焊接过程中发现虚焊现象?
    - 解决方案:检查焊接条件是否符合规范,调整焊料和焊接时间,确保焊接质量。

    总结和推荐


    PEL系列电流传感器凭借其出色的温度特性、高可靠性和环保特性,在多种应用场景中表现出色。其广泛的应用范围和高性价比使其成为当前市场上非常受欢迎的产品。建议在需要高精度电流测量的场合使用本产品,以确保最佳性能。

PE0805FRF7T0R006L参数

参数
电阻值 6mΩ
精度 ±1%
额定功率 333mW
温度系数 ±100ppm/℃
长*宽*高 2.03mm*1.27mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE0805FRF7T0R006L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE0805FRF7T0R006L PE0805FRF7T0R006L数据手册

PE0805FRF7T0R006L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3545 ¥ 2.9709
库存: 0
起订量: 186 增量: 1
