YC164-FR-072KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 2KΩ ±1% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 31M-YC164-FR-072KL
供应商: 云汉优选
标准整包数: 50

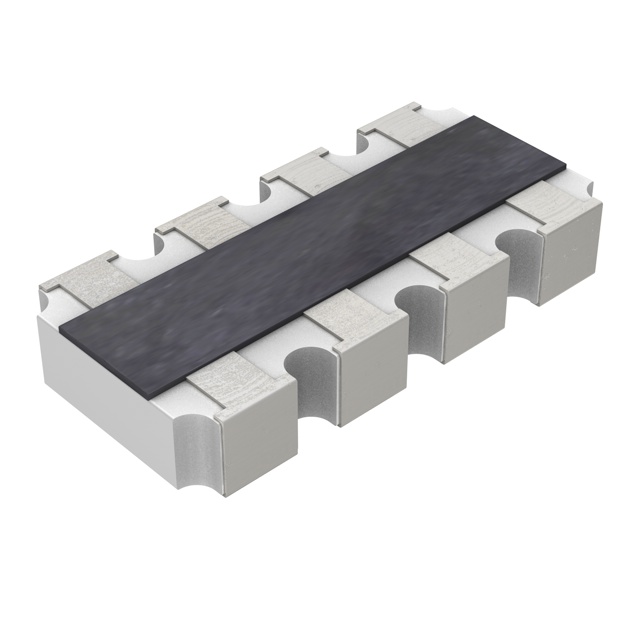

YAGEO/台湾国巨 网络阵列电阻 YC164-FR-072KL

YC164-FR-072KL概述

    数字数组芯片电阻:YC/TC 系列产品介绍

    产品简介


    数字数组芯片电阻(Array Chip Resistors)是表面贴装型电阻器,主要应用于SDRAM、DDRAM终端、计算机应用(如笔记本电脑、台式电脑)、消费电子产品(如PDA、PND)和移动电话及电信等领域。这些电阻器采用厚膜工艺制造,具有无铅端接的特点。本系列涵盖两个子系列:YC系列和TC系列,分别适用于不同的应用需求。

    技术参数


    以下是各型号的主要技术规格和性能参数:
    | 型号 | 额定功率(P70) | 工作温度范围 | 电压耐受值 | 电阻范围与容差 | 温度系数(T.C.R) |
    |
    | YC102 | 1/32 W | -55°C to +125°C | 15V/30V/30V | 10Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | YC104 | 1/32 W | -55°C to +125°C | 12.5V/25V/25V | 10Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | YC122 | 1/16 W | -55°C to +155°C | 50V/100V/100V | 1Ω ~ 1MΩ (±5%) | 1Ω ~ 10Ω: ±250 ppm/°C <10Ω: ±200 ppm/°C |
    | YC124 | 1/16 W | -55°C to +155°C | 25V/50V/100V | 1Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | YC162 | 1/16 W | -55°C to +155°C | 50V/100V/100V | 1Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | YC164 | 1/16 W | -55°C to +155°C | 50V/100V/100V | 1Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | YC248 | 1/16 W | -55°C to +155°C | 50V/100V/100V | 10Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | YC324 | 1/8 W | -55°C to +155°C | 200V/500V/500V | 10Ω ~ 1MΩ (±5%) | N/A |
    | TC122 | 1/16 W | -55°C to +125°C | 50V/100V/100V | 10Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | TC124 | 1/16 W | -55°C to +125°C | 50V/100V/100V | 10Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | TC164 | 1/16 W | -55°C to +155°C | 50V/100V/100V | 10Ω ~ 1MΩ (±5%) | ± 200 ppm/°C |
    | YC158T | 1/16 W | -55°C to +155°C | 25V/50V/50V | 10Ω ~ 100KΩ (±5%) | N/A |
    | YC358L/TC358T | 1/16 W | -55°C to +155°C | 50V/100V/100V | 10Ω ~ 330KΩ (±5%) | N/A |

    产品特点和优势


    - AEC-Q200 认证:符合严格的汽车级标准,确保产品在汽车电子应用中的高可靠性。
    - 高效组装:在贴片应用中更加高效,降低装配成本。
    - 低功耗:电阻器的工作功率较低,能够在各种环境中稳定运行。
    - 环保材料:采用无铅材料,且含有Pb玻璃的电极不受RoHS限制。
    - 减少环境废物:产品不含有害物质,减少了对环境的影响。
    - 高可靠性:提高组件和设备的整体可靠性。
    - 节省PCB空间:紧凑的设计能够显著减少电路板的空间占用。

    应用案例和使用建议


    应用案例
    1. SDRAM 和 DDRAM 终端:用于存储模块的数据传输线路。
    2. 计算机应用:广泛应用于笔记本电脑、台式电脑等。
    3. 消费电子产品:PDA、PND等便携设备中的关键部件。
    4. 移动通信设备:智能手机、无线路由器等设备中用于信号处理。
    使用建议
    - 热管理:为避免过热损坏,使用时需注意散热设计。
    - 环境适应性:根据产品的工作温度范围选择合适的安装位置。
    - 电源分配:合理规划电源分布,避免电流过大导致烧毁。

    兼容性和支持


    - 兼容性:YC和TC系列的电阻器具有良好的互换性和兼容性,能够与其他常用电子元器件协同工作。
    - 支持和服务:厂商提供详尽的技术支持和售后服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器温度过高 | 检查散热系统,增加散热片,改善通风环境 |
    | 电路板变形 | 重新焊接,检查焊接质量,进行应力释放处理 |
    | 长时间高负载运行后损坏 | 确保负载不超过额定范围,定期检查维护 |

    总结和推荐


    综上所述,YC/TC系列数字数组芯片电阻凭借其卓越的性能、环保特性以及广泛的应用领域,在市场上具备很强的竞争力。我们强烈推荐这些电阻器用于需要高可靠性的场合,特别是在计算机、消费电子及移动通信等领域。

YC164-FR-072KL参数

参数
电阻值 2KΩ
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

YC164-FR-072KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC164-FR-072KL YC164-FR-072KL数据手册

YC164-FR-072KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0522
500+ ¥ 0.0402
2500+ ¥ 0.0332
5000+ ¥ 0.0303
10000+ ¥ 0.0279
30000+ ¥ 0.0265
库存: 4382
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 2.61
