RSF3WSJT-73-1R5

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.5Ω ±5% 3W ±300ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-RSF3WSJT-73-1R5
供应商: 海外现货
标准整包数: 1

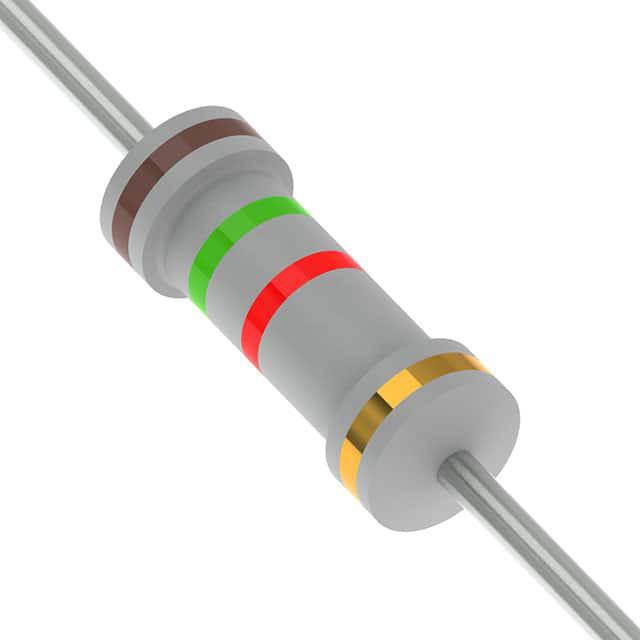

YAGEO/台湾国巨 通孔电阻 RSF3WSJT-73-1R5

RSF3WSJT-73-1R5概述

    金属氧化膜火焰防护电阻器RSF系列技术手册

    产品简介


    金属氧化膜火焰防护电阻器(RSF系列)是一类高性能的通孔电阻器,适用于需要稳定性和均匀特性的应用场合。这些电阻器分为正常型号(RSF系列)和微型型号(RSF-WV系列)。它们均采用多层灰色或粉色火焰防护漆涂层,提供优异的过载保护功能。该系列产品主要应用于工业控制、电力设备、通信系统和消费电子产品等领域。

    技术参数


    以下是RSF系列金属氧化膜火焰防护电阻器的主要技术参数:
    | 参数名称 | 正常型号 | 微型型号 |
    |
    | 阻值范围 | 1Ω - 1MΩ | 1Ω - 1MΩ |
    | 工作温度范围 | -55°C至+155°C | -55°C至+155°C |
    | 温度系数(TCR) | ±300ppm/°C | ±300ppm/°C |
    | 额定负载能力 | 1/4W至5W | 1/2W至5W |
    | 最大工作电压 | 200V至750V | 250V至750V |
    | 最大过载电压 | 300V至1,000V | 400V至1,000V |
    | 绝缘电压测试 | 250V至500V | 350V至500V |
    此外,RSF系列电阻器通过了多个国际标准测试,确保其在恶劣环境下依然保持稳定的工作性能。具体如表所示:
    | 测试项目 | 标准 | 要求 |
    |
    | 短时过载 | IEC 60115-1 | 2.5倍额定负载电压,持续5秒 |
    | 绝缘电压测试 | IEC 60115-1 | 额定负载电压,在V形槽中持续60秒 |
    | 温度系数 | IEC 60115-1 | -55°C至+155°C |
    | 绝缘电阻 | IEC 60115-1 | >1,000MΩ |
    | 焊接性 | IEC 60115-1 | 245±5°C,3±0.5秒内覆盖率>95% |
    | 溶剂耐受性标记 | IEC 60115-1 | 异丙醇处理无涂覆和标记损坏 |
    | 端子坚固性 | IEC 60115-1 | 直接负载10秒,拉力≥2.5kg |
    | 周期脉冲过载 | IEC 60115-1 | 4倍额定负载电压,10,000次循环 |
    | 潮湿稳定性恒温测试 | IEC 60115-1 | 40±2°C,90-95%RH下持续56天 |
    | 70°C耐久性测试 | IEC 60115-1 | 70±2°C下连续运行1,000小时 |
    | 温度循环测试 | IEC 60115-1 | -55°C至+155°C,循环5次 |
    | 焊接热稳定性测试 | IEC 60115-1 | 260±3°C,浸入3±0.5mm处10±1秒 |
    | 意外过载测试 | IEC 60115-1 | 4倍额定负载电压,持续1分钟 |

    产品特点和优势


    RSF系列金属氧化膜火焰防护电阻器的主要特点和优势如下:
    1. 稳定的阻值和温度特性:具有优异的温度稳定性,适用于各种严苛的工作环境。
    2. 高效的过载保护:采用多层火焰防护涂层,能够在过载情况下提供额外的保护。
    3. 宽广的工作电压范围:适用于多种不同的应用场合,满足各种需求。
    4. 高可靠性:通过多项国际标准测试,保证其在恶劣环境下的长期可靠运行。

    应用案例和使用建议


    RSF系列电阻器广泛应用于各种电路中,例如电源管理、信号处理和保护电路等。对于实际使用中的一些情况,可以采取以下建议:
    1. 高温环境:当工作环境温度超过70°C时,需要按照曲线进行功率降额。
    2. 连接稳定性:焊接过程中要确保焊点稳定,避免因为震动或热应力导致电阻器损坏。

    兼容性和支持


    RSF系列电阻器与常见的电子设备和电路板设计兼容良好,可轻松集成到现有系统中。供应商提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    在使用过程中,可能会遇到一些常见的问题,这里列出几个并提供相应的解决方案:
    1. 过载导致烧毁:避免长时间过载工作,严格按照规范操作。
    2. 高温损坏:确保良好的散热措施,特别是在高温环境中使用时。
    3. 连接不稳定:在焊接时要确保焊点牢固,并且做好防震措施。

    总结和推荐


    综上所述,RSF系列金属氧化膜火焰防护电阻器是一款性能卓越、可靠性高的产品。其出色的稳定性和耐温性使其成为众多应用场景的理想选择。如果您正在寻找一款能够承受严苛环境条件并且提供高效保护的电阻器,我们强烈推荐使用RSF系列电阻器。

RSF3WSJT-73-1R5参数

参数
电阻值 1.5Ω
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

RSF3WSJT-73-1R5数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF3WSJT-73-1R5 RSF3WSJT-73-1R5数据手册

RSF3WSJT-73-1R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
