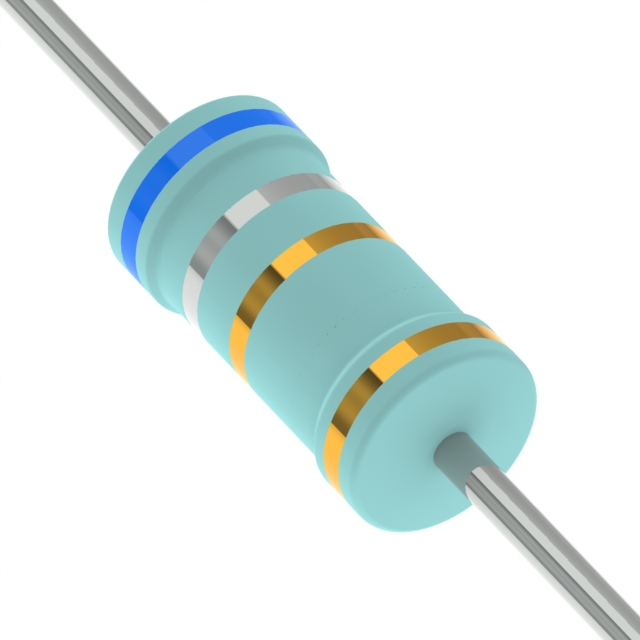

KNP500JT-91-6R8

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 6.8Ω ±5% 5W ±300ppm/℃ 导线安装 24.5mm(长度)
供应商型号: 13-KNP500JT-91-6R8TB-ND
供应商: Digi-Key
标准整包数: 250
YAGEO/台湾国巨 通孔电阻 KNP500JT-91-6R8

KNP500JT-91-6R8概述


    产品简介


    本产品为通孔电阻(Through-hole resistor),属于电阻器的一种,主要通过绕线式结构制造而成。该系列产品具有多种型号(如KNP-25、KNP-50等),主要用于电力电子、通讯设备、汽车电子等领域。其核心部件是一根绕制在陶瓷棒上的电阻丝,两端通过焊接方式连接至铜引线。

    技术参数


    - 尺寸规格:直径范围为6.3±0.5mm到24.5±1.0mm,长度范围为2.5±0.3mm到8.2±0.5mm。
    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W。
    - 电阻范围:
    - 精度±1%时:0.1Ω到6.8KΩ。
    - 精度±5%时:0.1Ω到800Ω。
    - 耐温范围:-40°C到+200°C。
    - 温度系数:±300ppm/°C。
    - 绝缘电压:250V到400V。
    - 认证标准:符合UL-94V-0及UL-1412标准。

    产品特点和优势


    本产品的显著特点是其高可靠性与广泛的适用性。通过采用火焰阻燃多层涂层,使其满足UL-94V-0和UL-1412标准,保证在极端条件下的安全性。同时,不同型号的产品提供了不同的功率等级选择,从而满足各种应用场景的需求。此外,其宽泛的工作温度范围(-40°C到+200°C)使其适用于多种恶劣环境,如汽车电子、工业控制等领域。

    应用案例和使用建议


    这些电阻广泛应用于各类电力电子产品,例如逆变器、开关电源、稳压电源等。以逆变器为例,其需要精确的电阻来调节电流和电压,确保输出的稳定性和可靠性。使用建议包括:
    - 在较高温度环境下使用时,需考虑按照推荐曲线对功率进行降额处理。
    - 为保证长期使用中的稳定性,建议定期检查和更换过热或损坏的电阻。

    兼容性和支持


    本系列产品可与其他常见的电子元件配套使用,如电容器、电感器等,兼容性良好。厂商提供全面的技术支持,包括安装指导、故障排查、替换咨询等,确保客户能够顺利集成和使用这些元件。

    常见问题与解决方案


    - Q: 如何在高温环境下正确使用这些电阻?
    - A: 需要按照功率降额曲线操作,确保电阻在安全温度范围内运行。
    - Q: 如何测试电阻的绝缘性能?
    - A: 可以使用兆欧表测量电阻两端的绝缘电阻值,确保不低于100MΩ。
    - Q: 如何判断电阻是否过载?
    - A: 通过监测电阻表面温度变化,若温度急剧上升,可能意味着存在过载现象。

    总结和推荐


    综上所述,这款通孔电阻以其卓越的性能、广泛的适用性和良好的可靠性,在众多应用场景中表现出色。无论是对于新手还是经验丰富的工程师,都是一款值得信赖的选择。我们强烈推荐在需要高精度、高可靠性的场合使用此产品。

KNP500JT-91-6R8参数

参数
电阻值 6.8Ω
精度 ±5%
额定功率 5W
温度系数 ±300ppm/℃
长*宽*高 24.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

KNP500JT-91-6R8数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP500JT-91-6R8 KNP500JT-91-6R8数据手册

KNP500JT-91-6R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.3704 ¥ 3.1002
500+ $ 0.3373 ¥ 2.8231
750+ $ 0.3203 ¥ 2.6808
1250+ $ 0.3011 ¥ 2.5197
1750+ $ 0.2896 ¥ 2.4237
2500+ $ 0.2784 ¥ 2.3299
6250+ $ 0.2536 ¥ 2.1222
12500+ $ 0.2381 ¥ 1.9922
25000+ $ 0.2249 ¥ 1.8819
库存: 1500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 775.05
