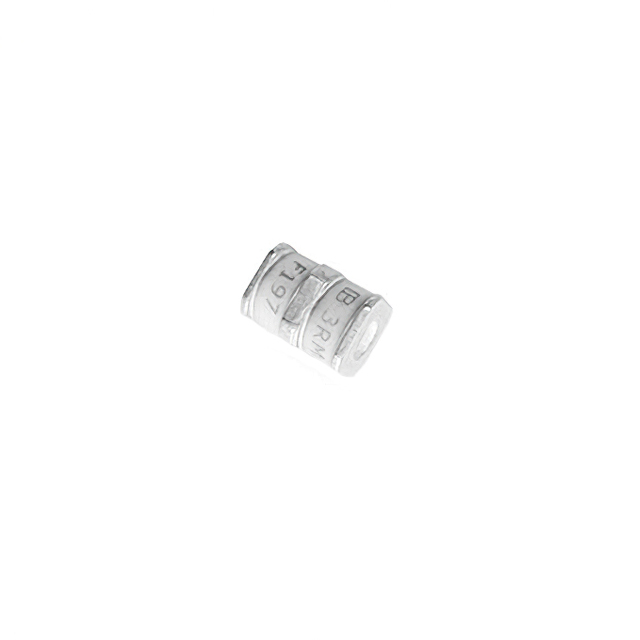

3RL090M-6-SSS

产品分类: 陶瓷气体放电管(GDT)
厂牌: YAGEO/台湾国巨
产品描述: 3 5KA
供应商型号: 13-3RL090M-6-SSSCT-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 陶瓷气体放电管(GDT) 3RL090M-6-SSS

3RL090M-6-SSS概述

    文章标题:气体放电管(GDT)3R-6-SSS系列技术手册

    产品简介


    气体放电管(Gas Discharge Tubes, GDT)是一种高效的电路保护元件,广泛应用于电信接口、调制解调器、数据通信设备及线路测试设备等领域。3R-6-SSS系列是YAGEO公司推出的一款RoHS合规且无铅的产品,以其卓越的性能和稳定的品质,为各种敏感电路提供可靠的保护。

    技术参数


    3R-6-SSS系列的主要技术规格如下:
    | 参数名称 | 规格 |

    | 火花击穿电压 (DC) | 75V ± 20% 至 600V ± 20% |
    | 最大冲击火花击穿电压 | 750V 至 1300V |
    | 冲击放电电流 (最大) | 5KA 至 10KA |
    | 冲击寿命 (次) | ≥ 300次 |
    | 绝缘电阻 (最小) | 1.0GΩ |
    | 容量 (最大) | 2pF |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 存储温度范围 | -40℃ 至 +85℃ |

    产品特点和优势


    3R-6-SSS系列气体放电管具备以下显著特点和优势:
    1. 快速响应:能够在从100V/s到1KV/μs的不同上升速度下迅速响应,确保电路免受过电压的影响。
    2. 稳定性能:具有稳定的火花击穿电压和高绝缘电阻。
    3. 高容量吸收:能承受高达10KA的峰值脉冲电流,适用于各类需要强大保护能力的应用场合。
    4. 小体积设计:尺寸仅为6.0mm x 8.5mm,便于安装和布线。
    5. 宽工作温度范围:在-40℃至+85℃的极端环境下仍能保持可靠性能。

    应用案例和使用建议


    3R-6-SSS系列气体放电管适用于多种应用场景,包括:
    - 电信接口:用于保护电话机、传真机等通信设备的接口免受瞬态过电压的影响。
    - 数据通信设备:确保路由器、交换机等关键网络设备的安全运行。
    - 线路测试设备:保障测试设备的准确性和可靠性。
    使用建议:
    - 在选择具体的型号时,应根据设备的实际需求选择合适的火花击穿电压值,确保最佳保护效果。
    - 在焊接过程中,建议采用符合规定的回流焊条件进行焊接,以避免对元件造成损害。

    兼容性和支持


    3R-6-SSS系列气体放电管与其他标准电子元器件和设备兼容良好。制造商提供了详尽的技术文档和售后服务,确保用户在使用过程中能够获得必要的技术支持和指导。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 过高的峰值电流导致损坏
    - 解决方案:确认所选型号的冲击放电电流是否满足需求,必要时更换更高规格的型号。

    2. 接触不良导致失效
    - 解决方案:检查焊点是否焊接良好,确保引脚与电路板紧密连接。

    3. 绝缘电阻降低
    - 解决方案:定期检查并清洁元件表面,避免灰尘和污染物影响性能。

    总结和推荐


    综上所述,3R-6-SSS系列气体放电管凭借其优异的性能和广泛的应用范围,在电子电路保护领域具有极高的实用价值和市场竞争力。强烈推荐在各类需要过电压保护的应用中选用此系列产品。

3RL090M-6-SSS参数

参数
脉冲放电电流(8/20μs) 5KA
极数 3
故障安全保护 -
直流火花放电 -
Cylinder No Lead,3 Terminal
零件状态 在售
包装方式 卷带包装

3RL090M-6-SSS数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷气体放电管(GDT) YAGEO/台湾国巨 3RL090M-6-SSS 3RL090M-6-SSS数据手册

3RL090M-6-SSS封装设计

查看详情并下载
Symbol
Footprint
3D Model
