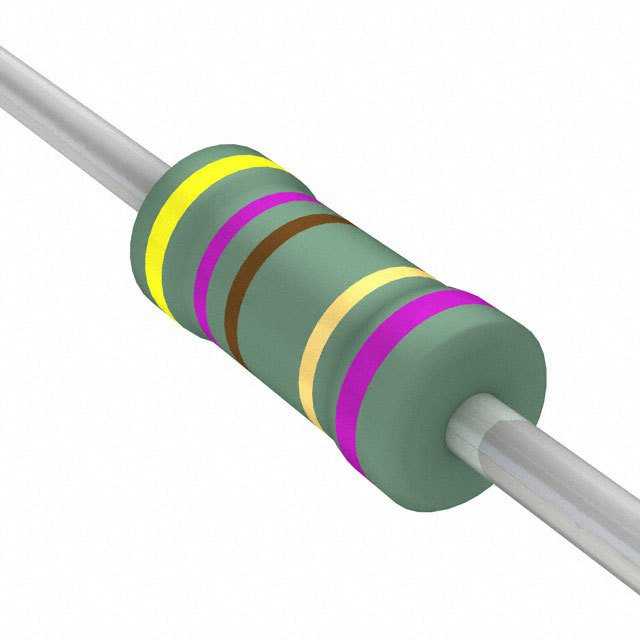

PNP5WVJR-73-470R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 470Ω ±5% 5W 插件 通孔安装 17mm(长度)
供应商型号: ZT-PNP5WVJR-73-470R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PNP5WVJR-73-470R

PNP5WVJR-73-470R概述

    高功率通孔电阻器技术手册

    产品简介


    高功率通孔电阻器(通过焊接固定在电路板上的电阻器)是一种广泛应用于各类电子设备中的基本元件。这些电阻器采用螺旋状电阻线缠绕在陶瓷杆上,并用锡焊的电解铜连接端子固定。外层涂覆了一层绿色防火漆,使得它们具有高功率且小型化的优点。常见的型号包括PNP系列和PNP V系列,它们分别提供不同的尺寸和额定功率等级。

    技术参数


    以下是从技术手册中提取的技术规格和参数列表:
    | 参数 | PNP100 | PNP200 | PNP300 | PNP400 |

    | 直径(D)(mm) | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 高度(H)(mm) | 2.5±0.3 | 3.5±0.3 | 4.6±0.5 | 5.2±0.5 |
    | 长度(L)(mm) | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 阻值精度 | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% |
    | 温度系数 | ±100ppm/°C, ±300ppm/°C | ±100ppm/°C, ±300ppm/°C | ±100ppm/°C, ±300ppm/°C | ±100ppm/°C, ±300ppm/°C |
    | 最大功率(W) | 1 | 2 | 3 | 4 |
    | 电阻范围(Ω) | 0.22Ω - 130Ω | 0.1Ω - 820Ω | 0.1Ω - 2.2KΩ | 0.1Ω - 2.8KΩ |

    产品特点和优势


    1. 高功率密度:PNP系列和PNP V系列能够在小体积内实现高功率输出,适用于紧凑型电路设计。
    2. 优异的耐温性:可在-40°C至+200°C范围内正常工作,特别适合恶劣环境下的应用。
    3. 防燃保护:符合UL-94V-0标准的多层涂层,确保在过载情况下不会自燃。
    4. 高可靠性:经过多项严格的性能测试(如耐热冲击、湿热稳定性和机械强度测试),确保长期稳定运行。

    应用案例和使用建议


    - 工业自动化:由于其高可靠性和宽温度范围,PNP系列常用于PLC控制系统中的电流检测和信号处理。
    - 电力系统:PNP V系列可作为电力转换和分配设备中的限流电阻,提高系统的安全性和稳定性。
    - 建议:对于环境温度高于70°C的应用场合,需要按照降额曲线来选择合适的功率等级以保证长期运行的稳定性。

    兼容性和支持


    这些高功率通孔电阻器通常与其他主流电子元器件兼容,可以方便地集成到现有的电子电路中。制造商提供了详细的技术文档和支持服务,包括安装指导和故障排查指南,帮助用户高效地使用这些产品。

    常见问题与解决方案


    - Q:温度超过额定值时如何降额?
    - A:根据降额曲线调整功率等级,例如当温度达到100°C时,额定功率需降至原来的50%。

    - Q:长时间过载对电阻器有何影响?
    - A:应避免长时间过载运行,以免损坏电阻器。如有需要,可使用强制冷却措施来维持正常工作状态。

    总结和推荐


    这些高功率通孔电阻器凭借其优异的性能、广泛的温度适应性和出色的可靠性,在众多工业和商业应用中表现出色。特别是PNP V系列在高温和大功率需求环境下表现出色,值得在相关项目中考虑采用。综上所述,强烈推荐将这些高功率通孔电阻器纳入您的设计中。

PNP5WVJR-73-470R参数

参数
电阻值 470Ω
精度 ±5%
额定功率 5W
温度系数 -
长*宽*高 17mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售

PNP5WVJR-73-470R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP5WVJR-73-470R PNP5WVJR-73-470R数据手册

PNP5WVJR-73-470R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0911 ¥ 0.7631
库存: 0
起订量: 721 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
