首页  >  产品百科  >  RC0805JR-07910RL

RC0805JR-07910RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 910Ω ±5% 125mW 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 11M-RC0805JR-07910RL
供应商: 云汉优选
标准整包数: 100

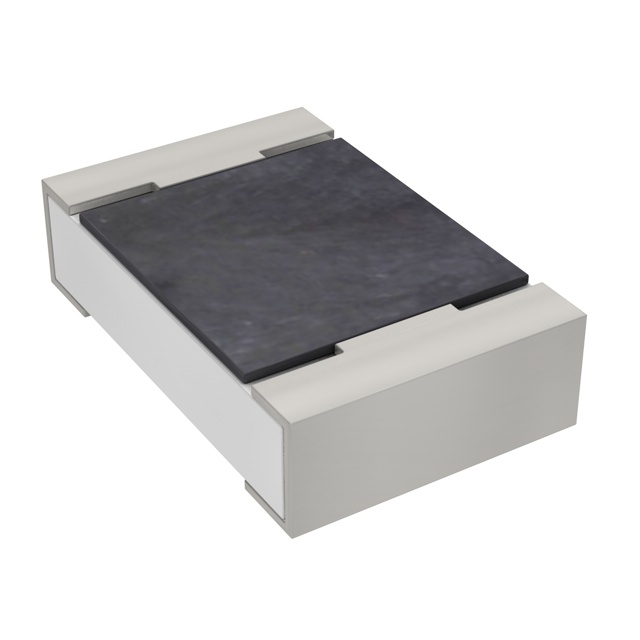

YAGEO/台湾国巨 贴片电阻 RC0805JR-07910RL

RC0805JR-07910RL概述

    通用片式电阻技术手册

    产品简介


    本文介绍的是雅格电子有限公司生产的RCL系列通用片式电阻。这些电阻广泛应用于各种通用电子设备中,如电池充电电路和直流转换器。其主要功能是提供精准的电阻值,具有高可靠性、低环境影响等特点。

    技术参数


    RCL系列片式电阻的主要技术参数如下:
    - 尺寸: 0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 公差范围: ±0.1%, ±0.5%, ±1%, ±5%
    - 封装类型: 纸带式卷盘(R)、凸字带式卷盘(K)、ESD安全卷盘(S)
    - 额定功率:
    - RC0075: 1/50W
    - RC0100: 1/32W
    - RC0201: 1/20W
    - RC0402: 1/16W, 1/8W
    - RC0603: 1/10W, 1/5W
    - RC0805: 1/8W, 1/4W
    - RC1206: 1/4W, 1/2W
    - RC1210: 1/2W
    - RC1218: 1W
    - RC2010: 3/4W
    - RC2512: 1W, 2W
    - 最大工作电压:
    - RC0075: 10V
    - RC0100: 15V
    - RC0201: 25V
    - RC0402: 50V
    - RC0603: 75V
    - RC0805: 150V
    - RC1206: 200V
    - RC1210: 200V
    - RC1218: 200V
    - RC2010: 200V
    - RC2512: 200V
    - 耐压等级:
    - RC0075: 25V
    - RC0100: 30V
    - RC0201: 50V
    - RC0402: 100V
    - RC0603: 150V
    - RC0805: 300V
    - RC1206: 500V
    - RC1210: 500V
    - RC1218: 500V
    - RC2010: 500V
    - RC2512: 500V
    - 电阻范围:
    - RC0075: 10Ω ≦ R ≦ 1MΩ
    - RC0100: 1Ω ≦ R ≦ 22MΩ
    - RC0201: 1Ω ≦ R ≦ 10MΩ
    - RC0402: 1Ω ≦ R ≦ 22MΩ
    - RC0603: 1Ω ≦ R ≦ 22MΩ
    - RC0805: 1Ω ≦ R ≦ 100MΩ
    - RC1206: 1Ω ≦ R ≦ 100MΩ
    - RC1210: 1Ω ≦ R ≦ 22MΩ
    - RC1218: 1Ω ≦ R ≦ 1MΩ
    - RC2010: 1Ω ≦ R ≦ 22MΩ
    - RC2512: 1Ω ≦ R ≦ 22MΩ
    - 温度系数:
    - RC0075: ±200ppm/℃
    - RC0100: ±200ppm/℃
    - RC0201: ±100ppm/℃
    - RC0402: ±200ppm/℃
    - RC0603: ±100ppm/℃
    - RC0805: ±200ppm/℃
    - RC1206: ±300ppm/℃
    - RC1210: ±200ppm/℃
    - RC1218: ±100ppm/℃
    - RC2010: ±200ppm/℃
    - RC2512: ±200ppm/℃
    - 工作温度范围:
    - RC0075/RC0100/RC0201: -55℃至125℃
    - RC0402至RC2512: -55℃至155℃
    - 最大电流:
    - RC0075: 1.0A
    - RC0100: 1.0A
    - RC0201: 1.0A
    - RC0402: 2.0A
    - RC0603: 2.0A
    - RC0805: 5.0A
    - RC1206: 10.0A
    - RC1210: 10.0A
    - RC1218: 10.0A
    - RC2010: 10.0A
    - RC2512: 10.0A

    产品特点和优势


    - 环保材料: 高品质环氧树脂,无卤素,符合RoHS标准。
    - 高可靠性: 优异的电气性能和热稳定性,确保在苛刻环境下长期可靠运行。
    - 空间节省: 小型化设计,适合在有限的空间内安装。
    - 精准度: 提供高精度电阻值,适用于多种精密测量场合。
    - 多样封装选择: 提供不同尺寸和包装方式,满足不同客户的需求。

    应用案例和使用建议


    - 应用场景: 电池充电电路、直流转换器、医疗设备、通信设备、汽车电子等。
    - 使用建议: 在高频电路中建议选择较小尺寸的电阻以减少寄生电感。在高功率应用中建议选择大尺寸电阻以降低温升,提高散热效果。在高温环境下使用时,建议采用温度系数较低的型号以减少电阻值的变化。

    兼容性和支持


    - 兼容性: 该系列产品可与市场上主流的电子设备兼容,具体信息请参考制造商提供的数据手册。
    - 支持: 雅格公司提供全方位的技术支持和售后服务,包括定制化解决方案和技术咨询。

    常见问题与解决方案


    - 问题1: 电阻在高温环境下出现漂移现象。
    - 解决方案: 选择温度系数较低的型号,或者增加散热措施,避免过高的工作温度。

    - 问题2: 电阻焊接过程中出现锡球。
    - 解决方案: 调整焊接工艺,控制好温度和时间,避免过高的焊锡温度导致锡球产生。

    总结和推荐


    RCL系列通用片式电阻以其高可靠性、环保材料和精准电阻值,在多个领域有着广泛的应用。特别是对于要求高精度和稳定性的场合,如电池充电电路和直流转换器,具有明显的优势。建议在选择时根据具体应用场景和需求来选择合适的型号。总体而言,该系列产品是高性能电子设备的理想选择。

RC0805JR-07910RL参数

参数
电阻值 910Ω
精度 ±5%
额定功率 125mW
温度系数 -
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC0805JR-07910RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0805JR-07910RL RC0805JR-07910RL数据手册

RC0805JR-07910RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0093
1000+ ¥ 0.0077
5000+ ¥ 0.0066
10000+ ¥ 0.0061
50000+ ¥ 0.0057
库存: 3991
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.93
