PNP1WVJT-52-68R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 68Ω ±5% 1W ±300ppm/℃ 导线安装 10mm(长度)
供应商型号: ZT-PNP1WVJT-52-68R
供应商: 海外现货
标准整包数: 1

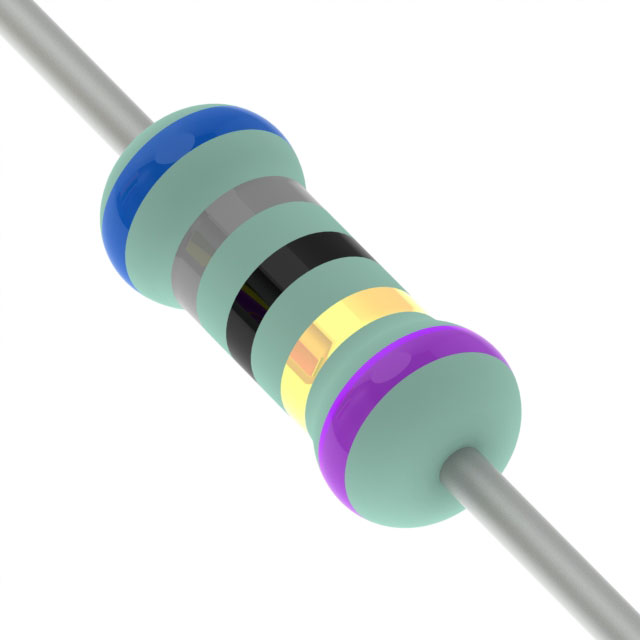

YAGEO/台湾国巨 通孔电阻 PNP1WVJT-52-68R

PNP1WVJT-52-68R概述


    产品简介


    通过孔电阻器(Through-Hole Resistors)是电子电路中常用的元器件,主要用于限制电流并提供分压。根据不同的功率需求,可以通过焊接方式轻松安装到印刷电路板(PCB)上。本篇技术手册主要介绍的是PNP系列和PNP V系列两种类型的通过孔电阻器。这些电阻器采用单层绕线设计,以陶瓷棒作为载体,并通过焊接方式连接电解铜导线,具有高功率密度、耐高温等特点。

    技术参数


    | 类型 | PNP100 | PNP200 | PNP300 | PNP400 |

    | 直径 (mm) | 6.3 ± 0.5 | 9.0 ± 0.5 | 11.5 ± 1.0 | 15.5 ± 1.0 |
    | 高度 (mm) | 2.5 ± 0.3 | 3.5 ± 0.3 | 4.6 ± 0.5 | 5.2 ± 0.5 |
    | 引脚间距 (mm)| 28 ± 2.0 | 26 ± 2.0 | 35 ± 2.0 | 33 ± 2.0 |
    | 引脚直径 (mm)| 0.55 ± 0.05 | 0.55 ± 0.05 | 0.8 ± 0.05 | 0.8 ± 0.05 |
    | 类型 | PNP1WV | PNP3WV | PNP4WV | PNP5WV | PNP7WV |
    |
    | 直径 (mm) | 10 ± 1.0 | 13 ± 1.0 | 17.5 ± 1.0 | 17 ± 1.0 | 25 ± 1.0 |
    | 高度 (mm) | 4.3 ± 0.5 | 5.5 ± 0.5 | 6.2 ± 0.5 | 7.5 ± 0.5 | 7.5 ± 0.5 |
    | 引脚间距 (mm)| 26 ± 2.0 | 34 ± 2.0 | 32 ± 2.0 | 32 ± 2.0 | 38 ± 2.0 |
    | 引脚直径 (mm)| 0.8 ± 0.05 | 0.8 ± 0.05 | 0.8 ± 0.05 | 0.8 ± 0.05 | 0.8 ± 0.05 |
    性能参数:
    - 功率等级:1W、2W、3W、4W(PNP系列);1W、3W、4W、5W、7W(PNP V系列)
    - 电阻范围:0.1Ω至2.8KΩ(PNP V系列)
    - 温度系数:±100ppm/°C,±300ppm/°C
    - 工作温度范围:-40°C至+200°C

    产品特点和优势


    PNP系列和PNP V系列通过孔电阻器的主要优势包括:
    1. 高功率密度:能够在小体积内实现大功率输出。
    2. 耐高温特性:能够在高达200°C的工作温度范围内稳定运行。
    3. 抗过载能力:能够承受短时间内过载,符合UL-1412标准。
    4. 防火阻燃:多层涂层设计满足UL-94V-0标准,确保安全可靠。
    5. 高可靠性:经过一系列严格测试,包括温度循环、焊接热应力、绝缘耐压等。

    应用案例和使用建议


    应用场景:
    - 工业控制:用于各类工业控制系统,如电机驱动、传感器接口等。
    - 通信设备:适用于通信基站、交换机等设备中的电源管理和信号调理。
    - 家用电器:用于家电设备中,如空调、洗衣机等的电流限制和电压分配。
    使用建议:
    - 在高环境温度下工作时,需考虑按照手册中的功率降额曲线进行操作。
    - 注意选择合适的电阻值,避免由于电流过大导致电阻器损坏。
    - 安装时注意引脚的正确方向和焊接质量,以确保良好的电气连接。

    兼容性和支持


    PNP系列和PNP V系列通过孔电阻器具有广泛的兼容性,可应用于各种标准电路板和系统。制造商提供全面的技术支持,包括产品咨询、选型指导、应用技术支持及售后服务等。此外,产品符合国际标准(IEC 60115-1),确保了其在不同国家和地区市场的合规性。

    常见问题与解决方案


    1. 问题:电阻器过热
    - 解决方案:检查负载情况,适当降低工作电流;确保散热良好,必要时加装散热片。

    2. 问题:电阻值变化大
    - 解决方案:检查焊接质量,确认没有虚焊或短路现象;更换新的电阻器,尤其是那些经过长时间高温工作的电阻器。

    总结和推荐


    综上所述,PNP系列和PNP V系列通过孔电阻器凭借其高功率密度、耐高温特性和优良的电气性能,在工业控制、通信设备和家用电器等领域有着广泛的应用前景。强烈推荐使用这些高性能电阻器来提升电路的稳定性和可靠性。

PNP1WVJT-52-68R参数

参数
电阻值 68Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 10mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

PNP1WVJT-52-68R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP1WVJT-52-68R PNP1WVJT-52-68R数据手册

PNP1WVJT-52-68R封装设计

查看详情并下载
Symbol
Footprint
3D Model
