PE1206JRF470R05L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 50mΩ ±5% 1W ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: ZT-PE1206JRF470R05L
供应商: 海外现货
标准整包数: 1

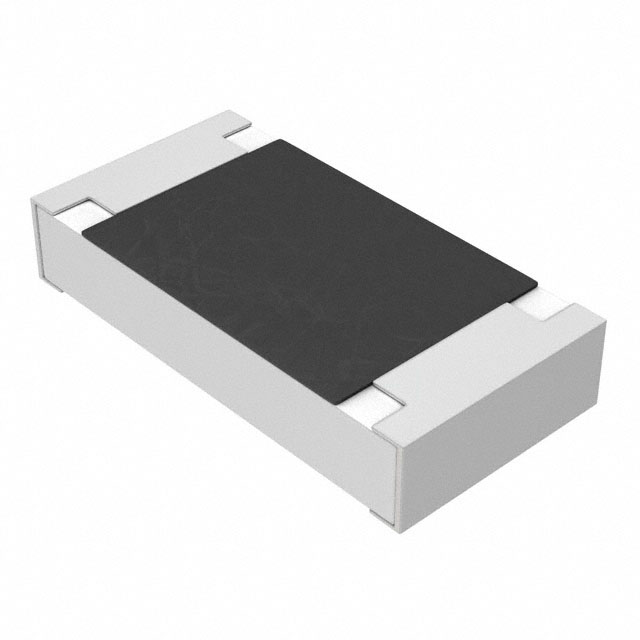

YAGEO/台湾国巨 贴片电阻 PE1206JRF470R05L

PE1206JRF470R05L概述


    产品简介


    产品类型:低TCR(温度系数)电流传感器电阻器,适用于汽车电子领域。
    主要功能:该系列电阻器专门设计用于高精度电流检测和测量,适用于消费类电子产品、计算机、电信/数据通信、工业电源供应、汽车和替代能源等众多领域。
    应用领域:消费电子产品、计算机、电信/数据通信、工业电源供应、汽车电子、替代能源等。

    技术参数


    - 尺寸:0201、0402、0603、0805、1206、2010、2512
    - 额定功率:
    - PE0201:1/20W
    - PE0402:1/16W
    - PE0603:1/10W
    - PE0805:1/8W
    - PE1206:1/4W
    - PE2010:1/2W
    - PE2512:1W
    - 额定电压:根据公式 \( V = \sqrt{PxR} \),其中 \( V \) 是连续工作电压(单位:伏特),\( P \) 是额定功率(单位:瓦特),\( R \) 是电阻值(单位:欧姆)。
    - 温度范围:
    - PE0201 至 PE0402:-55°C 至 +125°C
    - PE0603 至 PE2512:-55°C 至 +170°C
    - 最大工作环境温度:
    - 0201/0402:125°C
    - 0603 及以上:170°C
    - 精度等级:± 0.1%、± 0.5%、± 1% 和 ± 5%
    - 电阻值范围:5 mΩ 至 910 mΩ
    - 封装方式:纸带和盘式(R 和 K)
    - 包装数量:不同尺寸有不同的包装数量(见表 3)

    产品特点和优势


    - 认证:通过 AEC-Q200 认证,符合汽车标准。
    - 环保:采用无卤素环氧树脂材料,RoHS 合规。
    - 可靠性:采用金属膜陶瓷基底,确保高可靠性和低故障率。
    - 低TCR:具有极低的温度系数,电阻变化小,确保稳定的性能表现。
    - 低阻值:低电阻值应用于电流检测,满足多种应用需求。

    应用案例和使用建议


    应用案例:
    - 电池充电电路:可用于电池充电器中的电流检测,以确保安全高效的充电过程。
    - 直流转换器:在直流到直流转换器中用于精确的电流测量。
    使用建议:
    - 在选择具体型号时,需要考虑所需的电流检测范围及应用环境的温度要求。
    - 确保在焊接过程中使用无铅焊料,并遵循推荐的焊接曲线(见附录“贴装电阻”数据表)。
    - 在高湿度环境中使用时,建议进行湿度耐受性测试,以确保长期稳定性。

    兼容性和支持


    - 兼容性:本产品可与多种电子设备和其他元器件无缝集成。
    - 技术支持:厂商提供全面的技术支持和售后服务,包括详细的安装指南和用户手册。
    - 订购信息:请联系本地销售办公室、分销商或代表处获取更多订购信息(见表 6 和表 8)。

    常见问题与解决方案


    问题 1:在高湿度环境下,产品的性能是否会受到影响?
    解决方案:该系列产品已经过湿气抵抗测试(MIL-STD-202 方法 106),可以在潮湿环境下稳定工作。但建议在特定应用中进行进一步测试以确保最佳性能。
    问题 2:焊接过程中出现损坏怎么办?
    解决方案:确保使用正确的焊接条件和参数,并遵循制造商推荐的焊接曲线。如果出现损坏,可以重新焊接或更换新件。
    问题 3:温度超过额定范围会导致什么后果?
    解决方案:在高温环境下工作可能会导致电阻值变化,建议使用更高温度范围的产品或采取散热措施。

    总结和推荐


    该系列电流传感器电阻器凭借其出色的性能、可靠性、低TCR和环保特性,广泛应用于各类高要求电子设备中。对于追求高精度和稳定性的应用场合,如电池充电电路和直流转换器,此系列产品是理想的选择。
    推荐使用:鉴于其卓越的性能和广泛的适用性,我们强烈推荐本系列电流传感器电阻器应用于各种高精度电流检测场合。

PE1206JRF470R05L参数

参数
电阻值 50mΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE1206JRF470R05L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE1206JRF470R05L PE1206JRF470R05L数据手册

PE1206JRF470R05L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1797 ¥ 1.5057
库存: 0
起订量: 366 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
