RC0100JR-07130RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 130Ω ±5% 31.25mW 01005 贴片安装 400μm*200μm*150μm
供应商型号: YAG6449DKR-ND
供应商: Digi-Key
标准整包数: 1

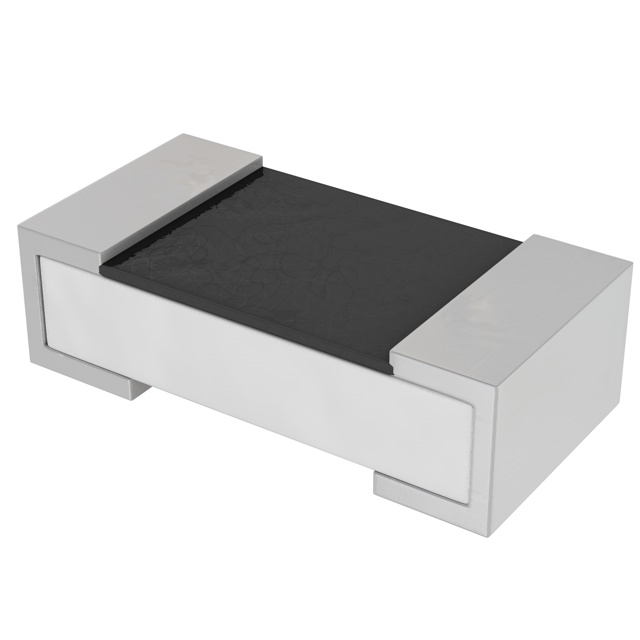

YAGEO/台湾国巨 贴片电阻 RC0100JR-07130RL

RC0100JR-07130RL概述

    全面解析:Yageo RCL系列通用芯片电阻

    产品简介


    Yageo RCL系列通用芯片电阻是一种适用于广泛用途的电子元器件。这些电阻主要用于各种电路设计中的电流限制、分压和其他功能。RCL系列涵盖多个尺寸,从0075到2512,能够适应不同场合的需求。其基本功能包括精密电阻值控制、高可靠性和环保特性,适用于消费电子、工业自动化和通信设备等领域。

    技术参数


    | 规格参数 | 描述 |

    | 尺寸 | 0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512 |
    | 容差(公差) | ±0.1%, ±0.5%, ±1%, ±5% |
    | 包装类型 | 纸带卷(R),压膜带卷(K),ESD安全卷(S) |
    | 温度系数 | 根据具体型号有所不同 |
    | 尺寸代码 | 如RC0402JR-07100KL |
    | 工作电压 | 10V至300V不等 |
    | 最大过载电压 | 25V至500V不等 |
    | 额定功率 | 1/50W至2W不等 |
    | 电阻范围 | 1Ω至100MΩ不等 |

    产品特点和优势


    RCL系列芯片电阻拥有如下特点:
    - 符合RoHS标准且无卤素,减少环境污染。
    - 高可靠性,适合紧凑型PCB设计。
    - 低温度系数(TCR),保证电阻值稳定性。
    - 铅(铅)玻璃包含在电极、电阻元素及玻璃中,符合RoHS要求。
    - 可靠的电镀镍/锡端子确保电气连接稳定。

    应用案例和使用建议


    RCL系列芯片电阻在许多应用中得到广泛使用,例如:
    - 消费电子产品中的电源管理
    - 工业控制系统的信号调理
    - 通信设备中的阻抗匹配
    建议在选择电阻时考虑工作环境条件和应用需求,以确保最佳性能。例如,在高温环境下使用时,选择具有良好温度特性的型号可以提高系统可靠性。

    兼容性和支持


    RCL系列芯片电阻具有广泛的兼容性,能够与其他标准电子元件配合使用。制造商提供详细的安装指南和数据表,帮助用户进行正确的选型和装配。同时,厂商还提供一系列的支持服务,如技术支持和售后维护,以确保用户能够在整个生命周期内获得良好支持。

    常见问题与解决方案


    - 问题一:如何正确识别电阻值?
    解决方案:根据不同的封装尺寸,可采用不同的标记方法识别电阻值。例如,对于RC0603封装的电阻,1%,0.5% E24系列电阻采用3位数字表示,而1%和0.5% E96系列则采用4位数字表示。

    - 问题二:如何选择适合的工作电压?
    解决方案:应根据电路的实际工作条件选择合适的最大工作电压。确保选择的电阻具有足够的耐压能力,以避免因过电压导致的损坏。

    总结和推荐


    综上所述,Yageo RCL系列通用芯片电阻在精度、可靠性、环境友好性和适用性方面表现出色。无论是从性价比还是性能方面考量,都是值得推荐的选择。尤其适用于需要高可靠性和紧凑设计的应用场景。

RC0100JR-07130RL参数

参数
电阻值 130Ω
精度 ±5%
额定功率 31.25mW
温度系数 -
长*宽*高 400μm*200μm*150μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC0100JR-07130RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0100JR-07130RL RC0100JR-07130RL数据手册

RC0100JR-07130RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1725 ¥ 1.4576
10+ $ 0.0828 ¥ 0.6997
100+ $ 0.0458 ¥ 0.3868
500+ $ 0.031 ¥ 0.2617
1000+ $ 0.0265 ¥ 0.2218
5000+ $ 0.0212 ¥ 0.1774
10000+ $ 0.0197 ¥ 0.1645
库存: 9051
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.45
