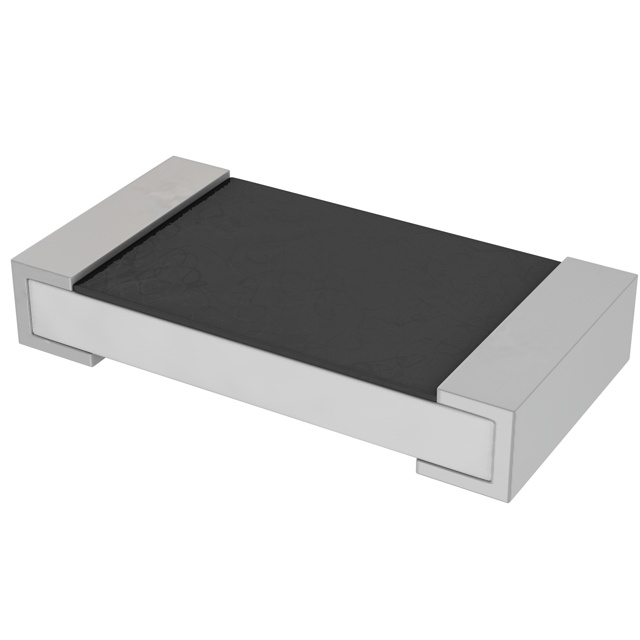

PT1206FR-070R24L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 240mΩ ±1% 250mW ±75ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: A-PT1206FR-070R24L
供应商: 云汉优选
标准整包数: 5000
YAGEO/台湾国巨 贴片电阻 PT1206FR-070R24L

PT1206FR-070R24L概述


    产品简介


    PT系列电流传感器是一款专为低温度系数电阻(Low TCR)设计的产品,适用于高功率应用,并且采用无铅端子。这些产品具有多种尺寸,包括0402、0603、0805、1206、2010和2512,适用于各种转换器、打印机、服务器板、电信设备、消费电子产品和汽车电子等领域。这些电流传感器具备良好的可靠性,并且符合RoHS标准及无卤素要求。

    技术参数


    以下是PT系列电流传感器的技术参数:
    | 参数 | 规格 |

    | 尺寸 | 0402/0603/0805/1206/2010/2512 |
    | 工作温度范围 | -55°C 至 +155°C |
    | 最大工作电压 | 取决于具体型号 |
    | 温度系数 | ±200ppm/°C 至 ±600ppm/°C |
    | 额定功率 | 1/16W 至 2W |
    | 最大电阻值 | 910mΩ |
    | 额定电流 | 2A 至 10A |
    | 托管方式 | 纸带或凸起式纸带 |

    产品特点和优势


    1. 通过AEC-Q200认证:确保了产品的高可靠性和质量。
    2. 环保材料:采用无卤素环氧树脂,满足环保要求。
    3. 高可靠性:由于使用非禁用材料且低电阻用于电流感应,这些传感器表现出较高的组件和设备可靠性。
    4. 低电阻值:适用于电流感应的应用场景。
    5. 湿气敏感度:MSL等级为1,即对湿气不敏感。

    应用案例和使用建议


    应用场景:
    - 转换器:由于电流传感器可以准确测量电流,因此广泛应用于电源管理中。
    - 打印机设备:这些传感器能够监测和控制电流,确保设备稳定运行。
    - 服务器板:在数据中心环境中,电流传感器可以帮助监控和优化电力消耗。
    - 汽车电子:特别是在电动汽车中,电流传感器对于电池管理和系统监控至关重要。
    使用建议:
    - 确保安装时周围环境的温度在-55°C至+155°C范围内。
    - 选择合适的尺寸和额定功率以满足具体应用需求。
    - 注意安装时应避免湿气接触,因为它们可能会降低组件寿命。

    兼容性和支持


    PT系列电流传感器可与其他同类产品兼容,适用范围广。厂商提供了详细的技术文档和支持服务,以确保客户在使用过程中获得帮助。对于不同应用场合,客户可以联系技术支持获取更详细的指导。

    常见问题与解决方案


    1. 安装后无法正常工作:
    - 检查连接线路是否有断开或短路。
    - 确认所选型号的额定电流和电阻值是否适合应用环境。
    2. 产品性能下降:
    - 确保使用时温度在规定范围内。
    - 如发现异常,可能需要更换新的电流传感器。

    总结和推荐


    综上所述,PT系列电流传感器具备出色的温度稳定性、高可靠性以及广泛的适用范围,适用于各类电子设备。无论是在工业、消费还是汽车电子领域,这些传感器均能提供可靠的数据传输和精准的电流检测。鉴于其强大的功能和可靠性,强烈推荐使用PT系列电流传感器来提升您的电子产品性能。

PT1206FR-070R24L参数

参数
电阻值 240mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PT1206FR-070R24L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT1206FR-070R24L PT1206FR-070R24L数据手册

PT1206FR-070R24L封装设计

查看详情并下载
Symbol
Footprint
3D Model
