RSF200JB-73-510R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 510Ω ±5% 2W 通孔安装 15.5mm(长度)
供应商型号: 11M-D-RSF200JB-73-510R
供应商: 云汉优选
标准整包数: 1

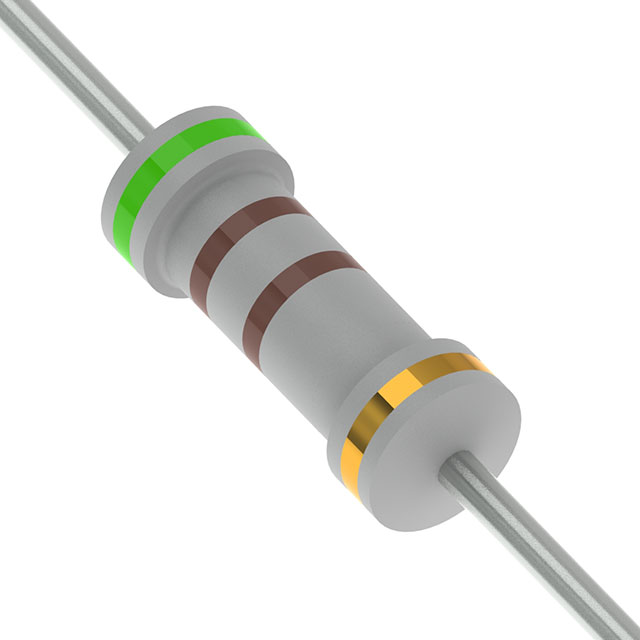

YAGEO/台湾国巨 通孔电阻 RSF200JB-73-510R

RSF200JB-73-510R概述


    产品简介


    通过孔电阻(Through-Hole Resistor)是一种常见的电子元器件,广泛应用于各种电路设计中。它们主要用于稳定电流、分压、负载以及其他需要阻值固定的场合。本产品系列涵盖了正常尺寸和迷你型两种风格,可以满足不同应用场景的需求。

    技术参数


    | 参数 | 常规型 | 迷你型 |
    |
    | 长度(L)(mm) | 6.3 ± 0.5 - 24.5 ± 1.0 | 9.0 ± 0.5 - 17.5 ± 1.0 |
    | 直径(D)(mm) | 2.4 ± 0.2 - 8.5 ± 1.0 | 3.3 ± 0.3 - 6.5 ± 1.0 |
    | 阻值范围(Ω) | 1 Ω - 1 MΩ | 1 Ω - 1 MΩ |
    | 温度系数(TCR)(ppm/°C) | ±300 ppm/°C | ±300 ppm/°C |
    | 最大工作电压(V) | 200 V - 750 V | 250 V - 700 V |
    | 最大过载电压(V) | 300 V - 1,000 V | 400 V - 900 V |
    | 功率额定值(W) | 1/4 W - 5 W | 1/2 W - 5 W |
    | 工作温度范围(°C) | -55°C 至 +155°C | -55°C 至 +155°C |

    产品特点和优势


    1. 稳定性和均匀性:RSF系列金属氧化物膜火焰保护电阻器在稳定性方面表现出色,适用于对特性稳定性的要求较高的应用场景。
    2. 高温保护:具备多层涂层,符合UL-94V-0标准,具有防火花保护功能,能够承受过载测试(符合UL-1412标准)。
    3. 多种功率选项:提供从1/4W到5W的多种功率选择,满足不同的功率需求。
    4. 高耐温性:能够在-55°C至+155°C的极端环境下正常工作。
    5. 高精度:阻值精度为±2%至±5%,保证了精确的阻值控制。

    应用案例和使用建议


    应用案例
    这些电阻器广泛应用于家用电器、工业自动化设备、通信设备等领域。例如,在家电中用于控制电流稳定,防止过热现象发生;在工业自动化中用于信号调理,确保信号的准确性。
    使用建议
    1. 散热管理:当电阻器工作在较高温度下时,要注意散热管理,以确保长期稳定运行。
    2. 正确选型:根据具体的应用场景和需求,选择合适的功率和阻值,避免功率过载导致损坏。
    3. 环境适应性:考虑到极端环境下的工作条件,建议在设计时考虑增加额外的保护措施。

    兼容性和支持


    本产品与大部分常见的电子设备和其他元器件兼容。制造商提供了详尽的技术文档和支持服务,以确保客户在使用过程中得到充分的技术指导和售后服务。

    常见问题与解决方案


    1. 问题:在高温环境中,电阻器的阻值变化较大。
    解决方法:检查是否已按照规范进行了适当的散热管理。如果散热不良,可以增加散热片或降低环境温度。
    2. 问题:电阻器在使用过程中出现过热现象。
    解决方法:确认所选电阻器的功率等级是否足够,是否有足够的散热空间。如需更高的散热能力,可更换更大功率等级的电阻器。
    3. 问题:在焊接过程中电阻器标记模糊不清。
    解决方法:检查焊料温度和焊接时间是否符合要求。如不达标,调整焊接参数或更换焊料。

    总结和推荐


    总的来说,RSF系列金属氧化物膜火焰保护电阻器以其优异的性能和广泛的应用领域,在市场中具有很强的竞争力。无论是从稳定性、工作温度范围还是多功能性来看,该系列产品都是电子工程师的优选。强烈推荐使用此系列产品,以确保电路的安全稳定运行。

RSF200JB-73-510R参数

参数
电阻值 510Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

RSF200JB-73-510R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF200JB-73-510R RSF200JB-73-510R数据手册

RSF200JB-73-510R封装设计

查看详情并下载
Symbol
Footprint
3D Model
