RSF200JR-73-100R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100Ω ±5% 2W ±300ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: 603-RSF200JR-73-100R
供应商: Mouser
标准整包数: 1

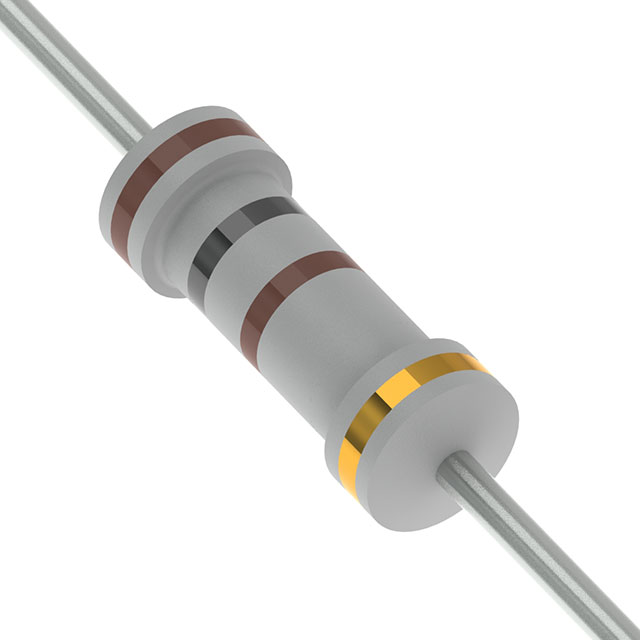

YAGEO/台湾国巨 通孔电阻 RSF200JR-73-100R

RSF200JR-73-100R概述


    产品简介


    RSF系列金属氧化膜防爆电阻是专为在稳定性和特性均匀性方面要求较高的应用场合设计的产品。该系列包括正常尺寸和微型尺寸两种款式。正常尺寸款式的RSF系列采用灰色防爆清漆涂层,而微型尺寸则采用粉红色防爆清漆涂层。这些电阻器广泛应用于工业控制、消费电子产品、电源设备等多个领域。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 阻值范围 | 1Ω - 1MΩ(E24系列) |
    | 额定功率 | 1/4W, 1/2W, 1W, 2W, 3W, 5W |
    | 最大工作电压 | 200V - 750V |
    | 最大过载电压 | 300V - 1,000V |
    | 绝缘耐压 | 250V - 500V |
    | 工作温度范围 | -55°C 到 +155°C |
    | 温度系数 | ±300ppm/°C |
    | 稳定性测试 | 符合IEC 60115-1标准 |

    产品特点和优势


    RSF系列金属氧化膜防爆电阻具有以下特点和优势:
    - 高可靠性:通过多项严格测试,确保在极端条件下的稳定性。
    - 高精度:阻值精度可达±2%,温度系数仅为±300ppm/°C。
    - 防爆设计:符合UL-94V-0防火等级,满足UL-1412过载测试要求。
    - 广泛适用性:适用于-55°C到+155°C的工作温度范围。

    应用案例和使用建议


    RSF系列金属氧化膜防爆电阻在各种电路中都有广泛应用,例如:
    - 工业控制系统:用于高压、高温环境下的稳压电路。
    - 消费电子产品:如电源适配器中的限流保护电路。
    - 通信设备:如基站中的稳压模块。
    使用建议:
    - 在高于70°C的环境中使用时,需根据温度曲线降额使用。
    - 建议在焊接过程中保持温度在260±3°C范围内,以避免对电阻器造成损伤。

    兼容性和支持


    RSF系列金属氧化膜防爆电阻在设计上具备高度兼容性,可以与其他常见的电子元件配合使用。厂商提供了全面的技术支持和售后服务,包括技术咨询、故障排查等服务,以确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下容易损坏。
    解决方案:查阅额定连续工作电压(RCWV)曲线图,在超过70°C的环境中使用时需要进行适当的降额使用。
    2. 问题:焊接过程中出现焊接不良。
    解决方案:严格按照焊接温度要求(245±5°C,3±0.5秒)进行操作,以确保焊接质量。
    3. 问题:长期使用后出现性能衰减。
    解决方案:定期进行性能测试,确保其符合IEC 60115-1相关标准的要求。

    总结和推荐


    RSF系列金属氧化膜防爆电阻是一款高性能、高可靠性的电子元件,特别适合在工业控制、消费电子和通信设备等领域应用。它具有优异的温度稳定性和防爆性能,能够在极端条件下提供可靠的电气性能。对于需要高精度和高可靠性的应用,推荐使用RSF系列金属氧化膜防爆电阻。

RSF200JR-73-100R参数

参数
电阻值 100Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

RSF200JR-73-100R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF200JR-73-100R RSF200JR-73-100R数据手册

RSF200JR-73-100R封装设计

查看详情并下载
Symbol
Footprint
3D Model
