首页  >  产品百科  >  FMP200JR-52-43R

FMP200JR-52-43R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 43Ω ±5% 2W 通孔安装 9mm(长度)
供应商型号: 43ZTR-ND
供应商: Digi-Key
标准整包数: 2500

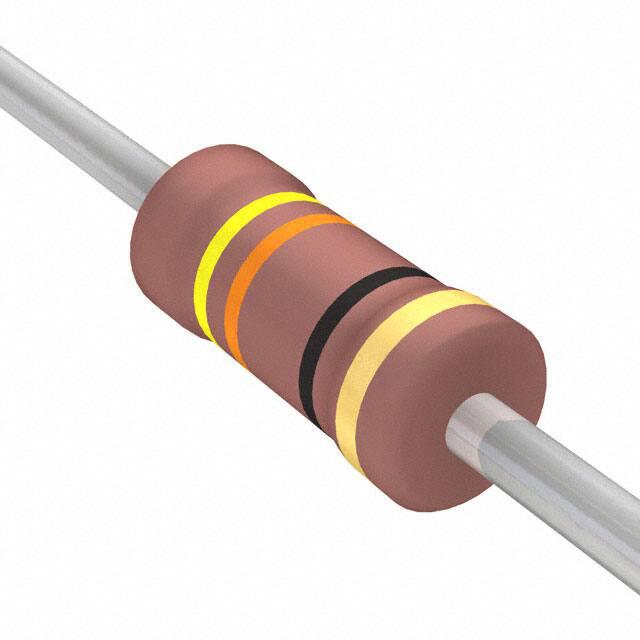

YAGEO/台湾国巨 通孔电阻 FMP200JR-52-43R

FMP200JR-52-43R概述

    通过孔电阻技术手册:FMP系列金属薄膜高功率电阻

    产品简介


    通过孔电阻是一种常见的电子元件,广泛应用于各种电路设计中。本篇技术手册主要介绍的是FMP系列金属薄膜高功率电阻。这类电阻采用真空溅射系统将多层金属合金和改性材料沉积在经过处理的高品质陶瓷基板上。它们经过严格的生产工艺和测试,确保在苛刻环境下仍能保持稳定的性能。

    技术参数


    - 尺寸:包括FMP-50、FMP100、FMP200、FMP3WS 和 FMP300等型号,具体尺寸见下表:
    | 型号 | 直径(D) | 高度(H) | 引脚直径(øD) | 重量 |

    | FMP-50 | 3.4±0.3mm | 1.9±0.2mm | 28±2.0 | 0.45±0.05g |
    | FMP100 | 6.3±0.5mm | 2.4±0.2mm | 28±2.0 | 0.55±0.05g |
    | FMP200 | 9.0±0.5mm | 3.9±0.3mm | 26±2.0 | 0.55±0.05g |
    | FMP3WS | 11.5±1.0mm | 4.5±0.5mm | 35±2.0 | 0.8±0.05g |
    | FMP300 | 15.5±1.0mm | 5.0±0.5mm | 33±2.0 | 0.8±0.05g |
    - 额定负载:半瓦(1/2W)、1瓦(1W)、2瓦(2W)、3瓦(3W)
    - 最大工作电压:200V至750V不等
    - 最大过载电压:400V至1,000V不等
    - 绝缘电压证明:300V/500V
    - 阻值范围:1Ω至4.7MΩ(包含E24和E96系列)
    - 工作温度范围:-55°C至+155°C
    - 温度系数:±100ppm/°C,±50ppm/°C(适用于FMP-50与FMP100型,且R≥10RΩ)

    产品特点和优势


    FMP系列金属薄膜高功率电阻具有多项独特功能和优势,如高可靠性、耐高温和抗过载能力。特别是其火焰防护多层涂层符合UL-94V-0标准,且通过UL-1412过载测试,能够在极端条件下稳定运行,这使得它在工业控制、电源转换及其它需要高功率电阻的应用中非常受欢迎。

    应用案例和使用建议


    这些电阻常用于各类电源设计中,特别是在要求高功率密度和稳定性的场合,例如工业自动化设备、医疗设备和通信基础设施。根据手册中提供的示例,使用时应注意:
    - 当电阻工作环境温度高于70°C时,需根据额定负载曲线降额使用。
    - 在安装过程中,确保引脚正确焊接并进行适当的热应力测试,以避免因焊接导致的损坏。

    兼容性和支持


    - FMP系列电阻与其他标准电路板上的组件兼容,便于集成到现有的设计中。
    - 制造商提供详细的技术支持,包括安装指南、维修服务和定制化产品选项。

    常见问题与解决方案


    - 问题:如何应对超过工作温度的情况?
    解决方案:当环境温度超过70°C时,必须按照额定负载曲线图来降额使用,以防止电阻损坏。

    - 问题:如果出现过载怎么办?
    解决方案:在设计阶段考虑增加保护措施,如熔断器或热敏电阻,以防止过载。

    总结和推荐


    FMP系列金属薄膜高功率电阻凭借其优异的性能和稳定性,在多种高要求应用环境中表现出色。强烈推荐用于需要高可靠性和稳定性需求的电路设计中。然而,在实际使用前请仔细阅读手册并遵循相关指导,以充分发挥其性能潜力。

FMP200JR-52-43R参数

参数
电阻值 43Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-43R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-43R FMP200JR-52-43R数据手册

FMP200JR-52-43R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0488 ¥ 0.4081
5000+ $ 0.0446 ¥ 0.3733
7500+ $ 0.0425 ¥ 0.3554
12500+ $ 0.04 ¥ 0.3351
17500+ $ 0.0386 ¥ 0.323
25000+ $ 0.0372 ¥ 0.3112
62500+ $ 0.0341 ¥ 0.285
125000+ $ 0.0321 ¥ 0.2687
250000+ $ 0.0307 ¥ 0.2572
库存: 5000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 1020.25
