PE0402FRF470R01L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 10mΩ ±1% 250mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*500μm
供应商型号: 31M-PE0402FRF470R01L
供应商: 云汉优选
标准整包数: 50

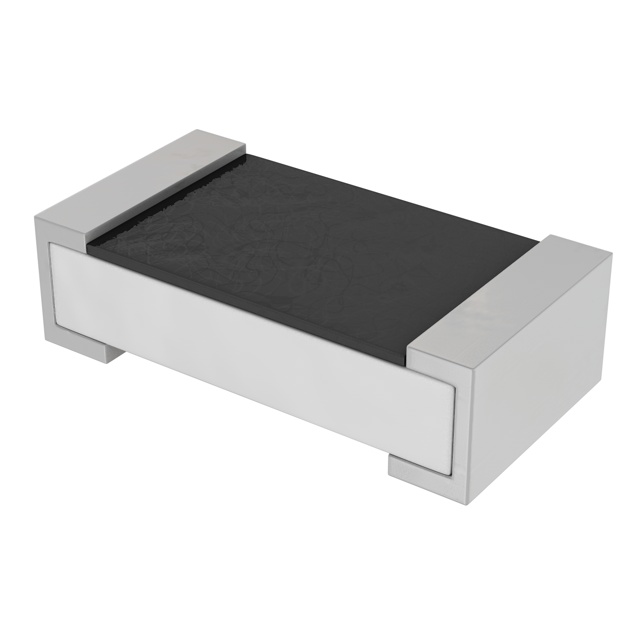

YAGEO/台湾国巨 贴片电阻 PE0402FRF470R01L

PE0402FRF470R01L概述

    产品概述
    PEL系列电流传感器是高精度、低温度系数电阻(TCR)的表面贴装型电子元件,专为汽车和工业应用设计。该系列产品以优异的可靠性和环保特性著称,符合AEC-Q200标准并完全无卤素。主要应用于消费电子、计算机、电信设备、工业电源及替代能源等领域。

    技术参数


    | 参数类别 | 规格说明 |

    | 尺寸 | 0201, 0402, 0603, 0805, 1206, 2010, 2512 |
    | 容差 | ±0.1% (仅适用于0805, >50mΩ),±0.5% (≥10mΩ) |
    | 温度系数 | ±50 ppm/°C 至 ±350 ppm/°C |
    | 阻值范围 | 5mΩ 至 910mΩ |
    | 功率等级 | 根据尺寸不同,功率范围从1/20W到2W |
    | 工作温度范围 | -55°C 至 +125°C 或 -55°C 至 +170°C |
    | 特殊特性 | 罗氏无铅、无卤素、符合RoHS规范 |
    产品特点与优势
    PEL系列电流传感器具有多项技术亮点,使其在市场上脱颖而出:
    - 卓越的环境友好性:采用无卤素环氧树脂,减少对环境的影响。
    - 高精度:最低可达±0.1%的容差,确保精确测量。
    - 宽广的工作温度范围:支持极端温度条件下的稳定运行。
    - 广泛的应用领域:不仅限于传统行业,还能满足新能源和智能设备的需求。
    - 优异的机械强度:通过严格的测试如热冲击、潮湿抗性等验证,保证长期可靠性。
    应用案例与使用建议
    该系列产品已被成功应用于多个关键领域,例如汽车电子控制单元(ECU)、电池管理系统(BMS)以及光伏逆变器。对于需要高精度电流检测的应用场景,建议选择更高精度版本如±0.1%容差的产品。同时,在焊接过程中遵循推荐的回流曲线可以有效避免因过热导致的质量问题。
    兼容性与支持
    PEL系列电流传感器与其他主流电路板设计工具高度兼容,并且公司提供了详尽的技术文档和支持服务。客户可以通过官方渠道获取最新的产品信息和技术资料,并享受专业的售后咨询和技术指导。
    常见问题解答
    Q: 如何判断适合特定应用的最佳型号?
    A: 根据所需电流值范围及精度要求来选择合适的阻值和容差级别即可。
    Q: 是否所有型号都支持自动光学检查(AOI)?
    A: 是的,所有型号均经过严格测试,确保能够顺利通过AOI检查流程。
    Q: 在高湿度环境下使用时需要注意什么?
    A: 确保周围环境干燥,必要时可增加防潮措施如密封包装等。
    结论与推荐
    总体而言,PEL系列电流传感器凭借其出色的性能表现、良好的性价比以及全面的支持体系成为当前市场上极具竞争力的选择之一。无论是针对复杂严苛的工作环境还是普通消费类产品开发项目,这一系列产品都能够提供强有力的支持。因此,强烈推荐给寻求高质量电流测量解决方案的专业人士和企业用户。

PE0402FRF470R01L参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE0402FRF470R01L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE0402FRF470R01L PE0402FRF470R01L数据手册

PE0402FRF470R01L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.6477
500+ ¥ 0.4982
1500+ ¥ 0.4112
5000+ ¥ 0.381
10000+ ¥ 0.3501
30000+ ¥ 0.33
库存: 8500
起订量: 50 增量: 10000
交货地:
最小起订量为:50
合计: ¥ 32.38
