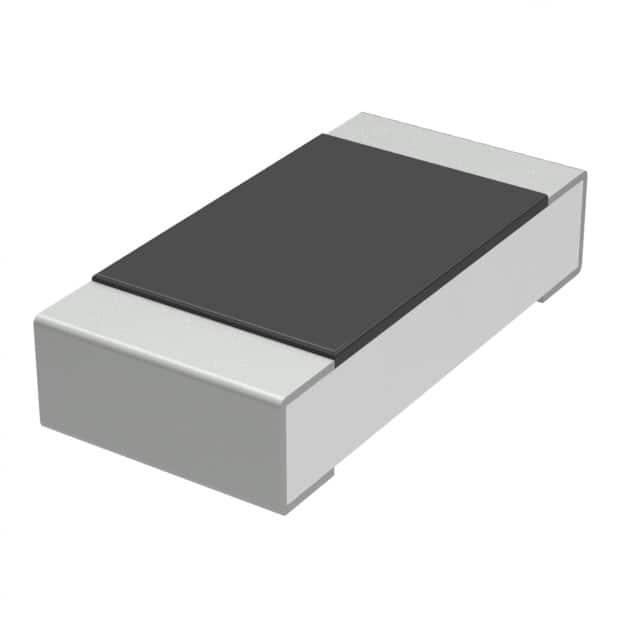

AA1206JR-071K6L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.6KΩ ±5% 250mW ±150ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: ZT-AA1206JR-071K6L
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AA1206JR-071K6L

AA1206JR-071K6L概述


    产品简介


    电子元器件概述:
    本手册介绍了Yageo公司的AA系列抗硫化贴片电阻,适用于汽车级应用。AA系列贴片电阻提供多种尺寸选择,包括0201、0402、0603、0805、1206、1210、1218、2010和2512,满足不同电路设计需求。
    主要功能和应用领域:
    - 功能: 具有优异的抗硫能力,符合AEC-Q200标准,具有低湿敏等级(MSL1),并且采用无铅电镀工艺,环保且可靠。
    - 应用领域: 广泛应用于汽车电子系统中,如发动机控制单元、车身控制系统和安全设备等。

    技术参数


    - 尺寸: 0201、0402、0603、0805、1206、1210、1218、2010、2512
    - 公差: ±0.5%,±1%,±5%
    - 包装类型: 纸/PE料带、凸包料带
    - 温度系数: 0至155°C,部分型号特定范围内可达-55°C
    - 最大工作电压: 根据型号而异,具体数值见下表
    - 功率等级: 各型号在70°C下的额定功率不同,例如AA0201为0.05W,AA0402为0.0625W等
    - 最大过载电压: 部分型号特定值
    - 介电强度: 不同型号不同,部分型号最高可达500V
    - 耐焊接热性能: 符合AEC-Q200测试标准,无预热样品,焊接温度260±5°C,10±1秒浸渍时间
    - 静电放电防护: 根据型号不同,静电放电测试电压分别为0201:500V,0402/0603:1KV,0805及以上:2KV

    产品特点和优势


    - 抗硫能力: 优于其他同类产品,适用于含有硫元素的恶劣环境中。
    - 可靠性高: 符合AEC-Q200标准,能够长时间稳定运行。
    - 环保材料: 无卤素环氧树脂,符合RoHS标准,减少环境污染。
    - 快速光学检测: 所有产品通过自动光学检测,确保品质一致。

    应用案例和使用建议


    - 汽车电子: 在汽车电子系统中,如车身控制模块和发动机控制系统,其工作环境复杂,对电子元器件的要求极高,因此这些场合适合使用本产品。
    - 安全设备: 用于汽车安全设备,如气囊控制和制动系统,对可靠性要求高,需要选用性能稳定的电阻。
    使用建议:
    - 建议在设计时考虑实际工作环境的温湿度条件,确保选择合适型号的电阻。
    - 在组装过程中,严格按照焊接规范操作,以保证良好的焊接质量和产品的长期稳定性。

    兼容性和支持


    - 兼容性: AA系列电阻具有良好的兼容性,可以方便地集成到现有的电子系统中,支持标准的表面贴装工艺。
    - 支持和服务: Yageo公司提供详尽的技术文档和支持服务,包括但不限于应用指南和技术咨询服务。

    常见问题与解决方案


    - 问题: 在高温环境下工作时,电阻的性能不稳定。
    - 解决方案: 检查是否选择了适用于高温环境的型号,如果仍然存在问题,可以联系Yageo技术支持团队进行进一步排查。
    - 问题: 焊接后发现电阻焊接不良。
    - 解决方案: 确保遵循正确的焊接工艺,如焊接温度和时间控制得当,并确保材料匹配。如仍有问题,咨询供应商或制造商。

    总结和推荐


    总体评价:
    Yageo的AA系列抗硫化贴片电阻是一款高度可靠的汽车级电子元件,尤其适用于需要高可靠性和稳定性的工作环境。其出色的抗硫能力和广泛的适用性使其在市场上具备很强的竞争优势。
    推荐:
    鉴于其在汽车电子领域的广泛应用和出色的性能表现,强烈推荐使用AA系列抗硫化贴片电阻,特别是在需要长期稳定工作的环境中。

AA1206JR-071K6L参数

参数
电阻值 1.6KΩ
精度 ±5%
额定功率 250mW
温度系数 ±150ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA1206JR-071K6L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA1206JR-071K6L AA1206JR-071K6L数据手册

AA1206JR-071K6L封装设计

查看详情并下载
Symbol
Footprint
3D Model
