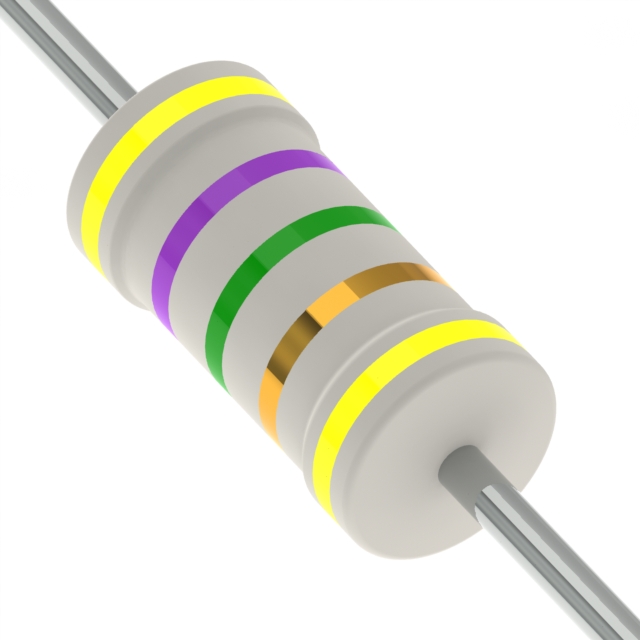

HHV-25JT-52-4M7

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.7MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 1779367
供应商: 海外现货
标准整包数: 10
YAGEO/台湾国巨 通孔电阻 HHV-25JT-52-4M7

HHV-25JT-52-4M7概述

    高压高阻值电阻技术手册

    1. 产品简介


    通过孔电阻(Through-Hole Resistor)是一种广泛应用于各种电子电路中的关键元件。其主要类型为金属釉膜电阻(Metal Glazed Film Resistor),具有出色的稳定性和可靠性。这些电阻器主要用于高压、高阻值的应用场景,广泛应用于电力传输、工业自动化、通信设备等领域。

    2. 技术参数


    以下是该产品的主要技术参数:
    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W
    - 阻值精度:±1%, ±5%
    - 温度系数:±200 ppm/°C
    - 耐电压能力:
    - 最大连续工作电压(DC):1,600V (HHV-25), 3,500V (HHV50S), 5,000V (HHV-50), 7,000V (HHV1SS)
    - 最大过载电压(DC):3,000V (HHV-25), 7,000V (HHV50S), 10,000V (HHV-50), 14,000V (HHV1SS)
    - 绝缘耐压测试:300V (HHV-25), 500V (HHV50S), 700V (HHV-50)
    - 电阻范围:100KΩ - 68MΩ(适用于E24和E96系列)
    - 工作温度范围:-55°C 至 +155°C
    - 尺寸规格:
    - HHV-25:直径6.3±0.5 mm, 长度28±2.0 mm
    - HHV50S:直径9.0±0.5 mm, 长度26±2.0 mm
    - HHV-50:直径11.5±1.0 mm, 长度35±2.0 mm
    - HHV1SS:直径15.5±1.0 mm, 长度33±2.0 mm

    3. 产品特点和优势


    该电阻器具有以下独特功能和优势:
    - 高可靠性:金属釉膜材料提高了电阻的稳定性和可靠性。
    - 高耐压能力:可承受高达14,000V的瞬时过载电压。
    - 宽温区工作:可在-55°C至+155°C的极端温度环境下正常工作。
    - 多层涂层保护:满足UL-94V-0标准的多层涂层设计增强了火焰防护性能。
    - 高精度:阻值精度可达±1%,确保了高度精确的电流调节能力。

    4. 应用案例和使用建议


    - 电力传输:适用于高压直流输电系统,如太阳能发电站和风力发电站的直流升压环节。
    - 工业自动化:可用于电机驱动器、逆变器等需要高精度电阻的应用场景。
    - 通信设备:适用于通信基站中的信号处理电路。
    使用建议:
    - 在高温环境下使用时,应根据额定功率曲线进行降额使用,以确保安全可靠。
    - 确保正确连接电阻器,避免由于接触不良导致的热失控问题。
    - 定期检查绝缘性能和阻值变化,以维持长期稳定的工作状态。

    5. 兼容性和支持


    该产品与多种电路板和电源系统兼容。厂商提供全面的技术支持,包括安装指导、故障排查和维修服务。此外,还提供详尽的产品文档和技术培训资料,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:在高温环境中使用时,功率降额不明确。
    - 解决办法:参考额定功率曲线进行降额使用,具体方法参见手册。
    - 问题二:连接不稳定导致电阻发热异常。
    - 解决办法:确保正确且牢固地安装电阻器,使用合适的焊接工艺。
    - 问题三:长时间运行后出现阻值偏差。
    - 解决办法:定期检测并校准阻值,确保其在规定的误差范围内。

    7. 总结和推荐


    总体而言,这款高压高阻值电阻在设计上具备高性能和高可靠性,适用于广泛的高压和高阻值应用场景。其高耐压能力和宽温区工作能力使其成为许多关键电子设备的理想选择。考虑到其卓越的性能和厂商提供的完善支持,强烈推荐在相关项目中使用这款电阻器。

HHV-25JT-52-4M7参数

参数
电阻值 4.7MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-25JT-52-4M7数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25JT-52-4M7 HHV-25JT-52-4M7数据手册

HHV-25JT-52-4M7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4196
100+ ¥ 0.3306
500+ ¥ 0.3179
1000+ ¥ 0.3052
2500+ ¥ 0.2848
5000+ ¥ 0.2797
25000+ ¥ 0.2746
50000+ ¥ 0.2746
库存: 10127
起订量: 160 增量: 0
交货地:
最小起订量为:100
合计: ¥ 33.06
直接购买
加入购物车
