YC164-FR-0768KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 68KΩ ±1% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: A-YC164-FR-0768KL
供应商: 云汉优选
标准整包数: 5000

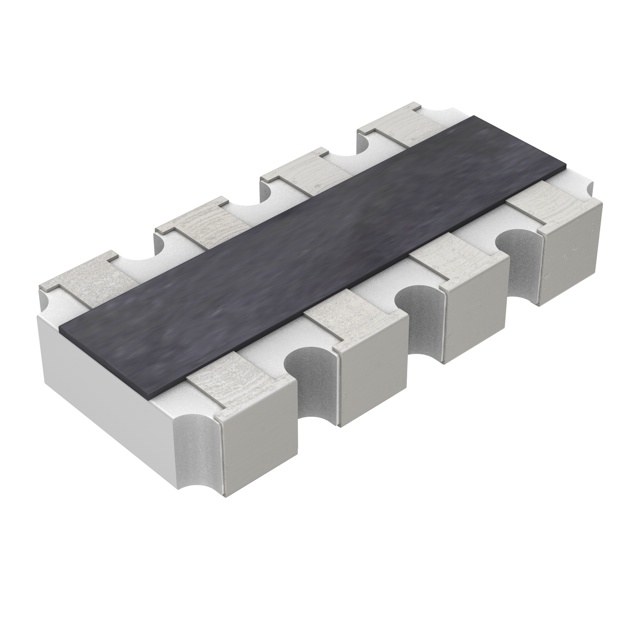

YAGEO/台湾国巨 网络阵列电阻 YC164-FR-0768KL

YC164-FR-0768KL概述

    # Yageo Chip Resistor Series YC/TC 技术手册

    产品简介


    产品类型与功能
    Yageo YC/TC 系列芯片电阻器属于表面贴装型,适用于多种高精度电子电路应用。该系列分为YC和TC两个子系列,分别对应凸面和平面封装类型。这些电阻器采用厚膜工艺制造,具有优异的稳定性和可靠性,广泛应用于消费类电子产品、计算机系统(如笔记本电脑、台式机)以及通信设备等领域。
    应用领域
    - 终端设备:SDRAM和DDRAM终端电阻。
    - 计算机设备:笔记本电脑、台式机。
    - 消费电子:PDA、PND等。
    - 移动设备及电信领域:智能手机、通信模块。

    技术参数


    | 参数类别 | 规格 |

    | 尺寸 | YC: 102/104/122/124/162/164/248/324
    TC: 122/124/164 |
    | 排阻类型 | YC系列:排阻网络
    TC系列:单个电阻 |
    | 容差 | F(±1%)、J(±5%) |
    | 包装方式 | R:纸带卷;K:塑料卷带 |
    | 温度系数 | ±200 ppm/°C至±250 ppm/°C |
    | 额定功率 | YC102/104: 1/32W,YC122: 1/16W,YC324: 1/8W |
    | 工作温度范围 | -55°C 至 +155°C |
    | 电压等级 | 最大额定电压:25V至500V |

    产品特点和优势


    - 高精度与稳定性:提供±1%和±5%两种容差选择,适合对精度要求高的应用场合。
    - 高效组装:特别优化用于自动化生产线的贴片技术,降低装配成本。
    - 绿色环保:符合RoHS标准,无铅电极设计,减少环境污染。
    - 广泛应用:满足多种复杂电路需求,尤其在通信、计算和消费类电子产品中表现优异。

    应用案例和使用建议


    典型应用场景
    1. 终端电阻:常用于SDRAM和DDRAM的信号传输保护。
    2. 电源电路:作为分压或限流电阻使用。
    3. 滤波电路:用于高频噪声过滤。
    使用建议
    - 热管理:在高功率应用中,确保良好的散热条件以延长使用寿命。
    - 焊接工艺:建议使用无铅焊料并严格控制焊接温度和时间。
    - 选型匹配:根据实际需求选择合适的容差和尺寸,避免不必要的浪费。

    兼容性和支持


    - 兼容性:与主流贴片生产设备完全兼容,可直接替换其他品牌型号。
    - 技术支持:提供详尽的技术文档和专业的售后支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值偏移 | 检查焊接温度和时间设置,确保在标准范围内 |
    | 使用过程中出现噪声 | 更换更高容差的产品,改善布局设计 |
    | 产品接触不良 | 检查焊接质量和PCB板设计 |

    总结和推荐


    优点

    总结


    1. 精准控制:±1%高精度特性,适合精密仪器和关键电路。
    2. 可靠性强:通过AEC-Q200认证,工业级耐用性有保障。
    3. 环保友好:无铅化生产,绿色环保,符合全球法规要求。
    推荐结论
    Yageo YC/TC 系列芯片电阻器凭借其优异的性能和高性价比,在众多应用领域表现出色。无论是对高精度还是大批量生产的应用场景,它都是值得信赖的选择。强烈推荐给需要高性能、高可靠性的客户。

    联系制造商获取更多信息
    官方网站:[www.yageo.com](http://www.yageo.com)

YC164-FR-0768KL参数

参数
电阻值 68KΩ
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YC164-FR-0768KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC164-FR-0768KL YC164-FR-0768KL数据手册

YC164-FR-0768KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
