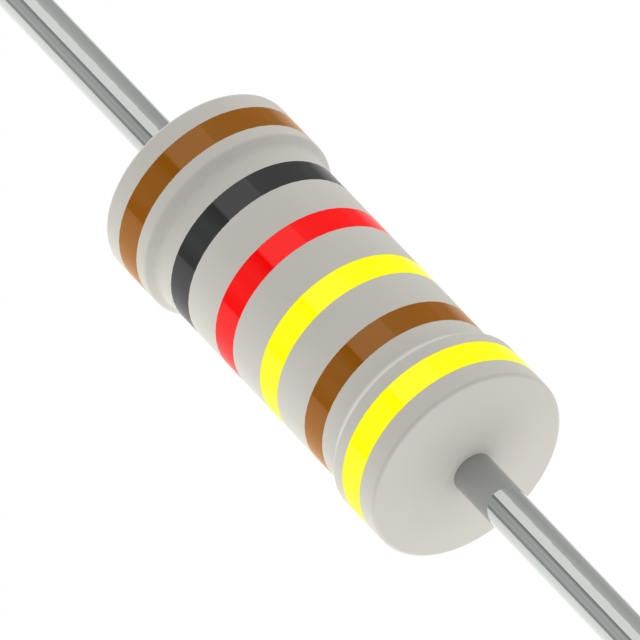

HHV-50FR-52-1M02

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.02MΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-HHV-50FR-52-1M02
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 HHV-50FR-52-1M02

HHV-50FR-52-1M02概述

    高压高阻值电阻器技术手册

    产品简介


    本产品为金属釉膜电阻器,型号为HHV系列。HHV系列高压高阻值电阻器采用金属釉膜技术制成,具备高耐压和高阻值的特点。该系列电阻器拥有多种尺寸规格,适用于各类严苛的应用场景,如电源管理、工业自动化控制和通信设备等。金属釉膜结构确保了出色的温度稳定性和可靠性。

    技术参数


    - 额定功率:1/4W、1/2W、1W、2W、3W
    - 阻值精度:±1%、±5%
    - 温度系数(TCR):±200ppm/°C
    - 最大连续工作电压(RCWV):1,600V至7,000V(不同规格有所差异)
    - 最大过载电压:3,000V至14,000V(不同规格有所差异)
    - 额定温度范围:-55°C至+155°C
    - 尺寸规格:多种规格,具体尺寸请参考下表
    | 型号 | 尺寸规格(单位:mm) |

    | HHV-25 | 6.3±0.5 x 2.4±0.2 x 28±2.0 |
    | HHV50S | 6.3±0.5 x 2.4±0.2 x 28±2.0 |
    | HHV-50 | 9.0±0.5 x 3.3±0.3 x 26±2.0 |
    | HHV1SS | 11.5±1.0 x 4.5±0.5 x 35±2.0 |
    | HHV2SS | 15.5±1.0 x 5.0±0.5 x 33±2.0 |

    产品特点和优势


    HHV系列电阻器具有以下独特优势:
    1. 高耐压能力:HHV系列可承受高达7,000V的直流电压,特别适用于需要极高耐压的场合。
    2. 高阻值稳定性:阻值精度达到±1%,保证了出色的精度和一致性。
    3. 良好的温度特性:温度系数为±200ppm/°C,确保在较宽的工作温度范围内保持稳定性能。
    4. 优越的环境适应性:通过多项严格的环境测试,确保其在恶劣环境下依然可靠。
    5. 多种规格选择:提供正常和微型两种风格,满足不同应用需求。

    应用案例和使用建议


    HHV系列电阻器广泛应用于电源管理、工业自动化控制、通信设备等领域。例如,在电源转换电路中,可作为稳压或分压元件使用。在工业自动化控制中,可用于信号处理或测量电路中。对于这些应用,需注意以下几点使用建议:
    1. 在高温环境下使用时,需根据手册中的曲线进行功率降额操作。
    2. 确保正确安装和焊接,以避免因机械应力导致的损坏。
    3. 定期检查环境条件,特别是湿度和温度变化,以确保长期稳定运行。

    兼容性和支持


    HHV系列电阻器兼容大多数标准连接接口,并且易于集成到现有的电路设计中。厂商提供了全面的技术支持和服务,包括安装指南、维修服务和备件供应。此外,厂商还提供了一系列配套的测试工具和软件,帮助用户更好地管理和维护其产品。

    常见问题与解决方案


    - Q:在高温环境下如何进行功率降额?
    - A:请参考手册中的功率降额曲线图进行操作。在超过70°C的环境中,应按照手册中的指示逐步降低功率等级。

    - Q:如何进行正确的焊接操作?
    - A:确保焊接温度和时间符合手册的要求,以避免对电阻器造成损伤。通常,温度应在245±5°C,时间为3±0.5秒。

    总结和推荐


    综上所述,HHV系列高压高阻值电阻器以其高耐压、高阻值稳定性和优良的环境适应性脱颖而出。无论是用于工业控制还是通信设备,它都能提供可靠的性能保障。我们强烈推荐这款产品,特别是在那些对精度和稳定性要求较高的应用场合。

HHV-50FR-52-1M02参数

参数
电阻值 1.02MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HHV-50FR-52-1M02数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50FR-52-1M02 HHV-50FR-52-1M02数据手册
