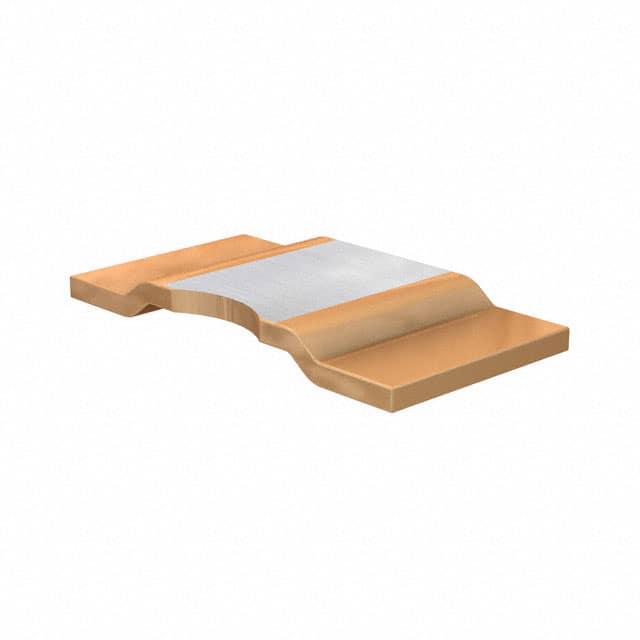

PU3921FKN130U5L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 500μΩ ±1% 3W ±175ppm/℃ 3921 贴片安装 10mm*5.2mm*1.62mm
供应商型号: A-PU3921FKN130U5L
供应商: 云汉优选
标准整包数: 3000
YAGEO/台湾国巨 贴片电阻 PU3921FKN130U5L

PU3921FKN130U5L概述

    SHUNT RESISTOR PU系列技术手册

    1. 产品简介


    SHUNT RESISTOR PU系列是一款高精度、高性能的表面贴装芯片电阻器。该系列产品适用于多种应用领域,包括电源管理、电信基站、汽车电子(如车头灯、车窗控制、发动机控制单元和方向盘控制等)、替代能源系统等。这些电阻器通过焊接技术制造,具有出色的稳定性和可靠性,是现代电子产品不可或缺的重要组件。

    2. 技术参数


    以下是SHUNT RESISTOR PU系列的关键技术参数:
    - 型号与尺寸:PU2512(2512)、PU3921(3921)、PU5931(5931)
    - 电阻值范围:0.0001Ω 至 5mΩ
    - 额定功率:最高达15W
    - 精度:±1% 和 ±5%
    - 温度系数:± 75 ppm/°C 至 ± 325 ppm/°C
    - 工作温度范围:-65°C 至 275°C
    - 包装类型:卷带式(13英寸直径卷盘)

    3. 产品特点和优势


    SHUNT RESISTOR PU系列的主要特点和优势如下:
    - AEC-Q200认证:符合AEC-Q200标准,适用于车载应用。
    - 高功率密度:能够承受高达15W的功率。
    - 焊接金属板结构:采用焊接金属板设计,提高机械强度和热稳定性。
    - 宽泛的电阻值选择:提供广泛的电阻值选择,满足不同应用场景的需求。

    4. 应用案例和使用建议


    SHUNT RESISTOR PU系列广泛应用于各种场景,例如:
    - 汽车电子:车头灯、车窗控制、发动机控制单元、方向盘控制等。
    - 电源管理:开关电源、电池充电器、直流-直流转换器等。
    - 替代能源系统:光伏逆变器、风力发电机等。
    使用建议:
    - 在高功率应用中,注意确保散热良好以避免过热。
    - 选择合适的电阻值,以满足精确测量电流的需求。
    - 确保正确安装,避免因机械应力导致损坏。

    5. 兼容性和支持


    SHUNT RESISTOR PU系列与其同类电子元器件及设备具有良好的兼容性,适用于大多数标准焊接工艺。制造商提供详细的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:电阻值漂移
    - 解决方案:确保正确的安装方法,避免机械应力,并保持适当的散热条件。
    - 问题2:过载保护不足
    - 解决方案:根据应用需求选择合适的额定功率,并采取有效的过载保护措施。

    7. 总结和推荐


    SHUNT RESISTOR PU系列以其高精度、高可靠性和宽广的应用范围,成为电源管理和汽车电子领域不可或缺的优质元件。鉴于其卓越的性能和广泛的适用性,我们强烈推荐此系列产品用于各种高端应用。

PU3921FKN130U5L参数

参数
电阻值 500μΩ
精度 ±1%
额定功率 3W
温度系数 ±175ppm/℃
长*宽*高 10mm*5.2mm*1.62mm
通用封装 3921
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PU3921FKN130U5L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PU3921FKN130U5L PU3921FKN130U5L数据手册

PU3921FKN130U5L封装设计

查看详情并下载
Symbol
Footprint
3D Model
