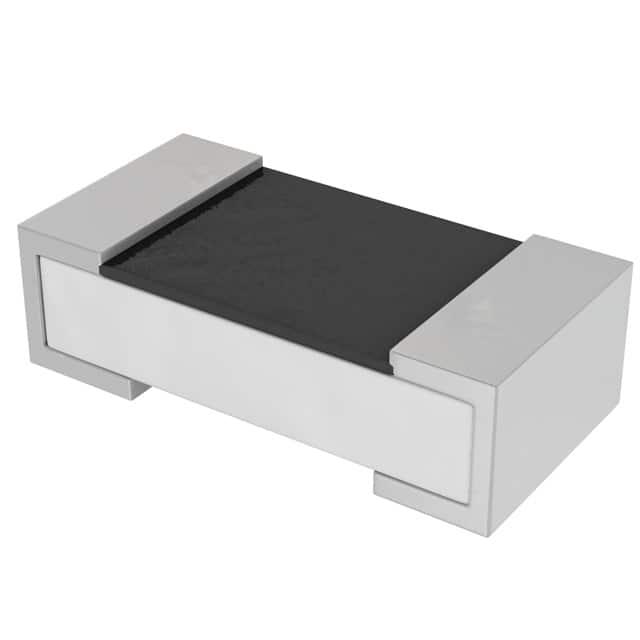

AA0402FR-07442KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 442KΩ ±1% 62.5mW ±150ppm/℃ 0402 贴片安装 1mm*500μm*370μm
供应商型号: Q-ZT-AA0402FR-07442KL
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AA0402FR-07442KL

AA0402FR-07442KL概述

    抗硫化贴片电阻技术手册

    1. 产品简介


    产品类型:抗硫化贴片电阻(Anti-Sulfurated Chip Resistors)
    主要功能:提供精密的阻值和高可靠性,适用于严苛的工作环境。
    应用领域:汽车电子、发动机控制单元、车身控制系统、安全设备。

    2. 技术参数


    - 阻值范围:1Ω至10MΩ
    - 公差等级:±5%,±1%,±0.5%
    - 尺寸:0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 温度系数:±200ppm/°C至±100ppm/°C
    - 工作电压:最大150V至500V
    - 额定功率:AA0201为0.05W,AA0402为0.0625W,AA0603为0.1W,AA0805为0.125W,AA1206为0.25W,AA1210为0.5W,AA1218为1W,AA2010为0.75W,AA2512为1W
    - 额定电流:AA0201为0.5A,AA0402为1A,AA0603为1A,AA0805为2A,AA1206为2A,AA1210为2A,AA1218为6A,AA2010为2A,AA2512为2A
    - 封装方式:纸带/PE膜带包装(R)或注塑封装(K)
    - 工作温度范围:-55°C至+155°C
    - 湿度等级:MSL1

    3. 产品特点和优势


    - 抗硫化性能:能够抵抗含有硫的环境,延长使用寿命。
    - AEC-Q200认证:确保产品符合汽车级标准。
    - 低敏感度:湿度敏感度等级为MSL1,适合大批量生产。
    - 环保材料:无卤素环氧树脂,符合RoHS标准。
    - 高可靠性:100%自动光学检测保证品质。
    - 标记清晰:便于识别阻值和规格。

    4. 应用案例和使用建议


    - 汽车电子:用于发动机控制单元、车身控制系统、安全设备等。
    - 工业控制:在高温、高湿环境中稳定运行。
    - 使用建议:选择合适的封装形式以适应不同应用场景。对于高温环境,建议选用大尺寸的型号,如AA2512。

    5. 兼容性和支持


    - 兼容性:与市场上主流的SMT生产设备兼容。
    - 支持服务:提供详尽的技术文档、测试报告和客户支持,帮助用户快速集成和调试。

    6. 常见问题与解决方案


    - 问题1:阻值变化超出预期。
    - 解决办法:检查是否在极端温度下工作,或进行重新校准。
    - 问题2:焊接过程中损坏。
    - 解决办法:调整焊接参数,使用适当的助焊剂。
    - 问题3:电阻值不稳定。
    - 解决办法:检查是否有硫化气体接触,更换抗硫化型号。

    7. 总结和推荐


    综上所述,Yageo的AA系列抗硫化贴片电阻以其卓越的抗硫化性能、高可靠性、广泛的应用范围以及良好的兼容性,在汽车电子和其他高要求的工业应用中表现出色。我们强烈推荐在需要高性能、长寿命电阻的应用场合使用此系列产品。

AA0402FR-07442KL参数

参数
电阻值 442KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±150ppm/℃
长*宽*高 1mm*500μm*370μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA0402FR-07442KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA0402FR-07442KL AA0402FR-07442KL数据手册

AA0402FR-07442KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
