首页  >  产品百科  >  FMP300JT-73-560R

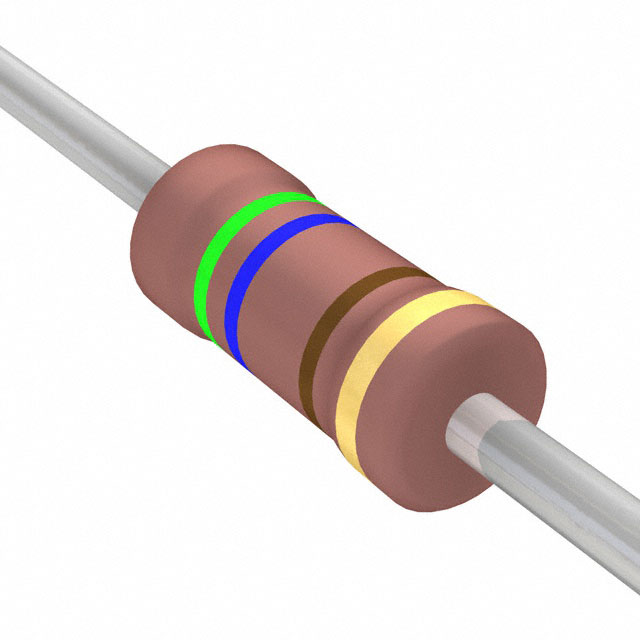

FMP300JT-73-560R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 560Ω ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JT-73-560R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP300JT-73-560R

FMP300JT-73-560R概述

    高品质通孔电阻——FMP系列金属膜高功率电阻

    产品简介


    FMP系列金属膜高功率电阻是一种通过真空溅射系统制造而成的产品,利用多层混合金属合金及保护材料沉积到经过处理的高品质陶瓷基板上,形成螺旋沟槽。电阻的连接引线是焊接的电解铜,并覆盖有一层粉红色的清漆涂层。这些电阻具有极高的可靠性和稳定性,适用于多种环境下的电子电路中。

    技术参数


    | 参数 | 规格 |

    | 尺寸(mm) | FMP-50:3.4±0.3x1.9±0.2×28±2.0×0.45±0.05
    FMP100:6.3±0.5x2.4±0.2×28±2.0×0.55±0.05
    FMP200:9.0±0.5x3.9±0.3×26±2.0×0.55±0.05
    FMP3WS:11.5±1.0x4.5±0.5×35±2.0×0.8±0.05
    FMP300:15.5±1.0x5.0±0.5×33±2.0×0.8±0.05
    FMP4WV:17.0±1.0x7.5±0.5×32±2.0×0.8±0.05 |
    | 功率等级 | 1/2W, 1W, 2W, 3W, 4W |
    | 最大工作电压 | 200V, 350V, 500V, 750V |
    | 最大过载电压 | 400V, 600V, 700V, 1000V |
    | 绝缘耐压 | 300V, 500V |
    | 阻值范围 | 1Ω - 10MΩ(E24, E96系列) |
    | 工作温度范围 | -55°C至+155°C |
    | 温度系数 | ±100ppm/°C |

    产品特点和优势


    1. 高功率等级:FMP系列可提供从1/2W到4W的功率等级,满足不同场合的需求。
    2. 超高温度稳定性:在极端温度环境下,其阻值变化极小,能够在-55°C到+155°C的温度范围内稳定工作。
    3. 优良的绝缘性能:最高绝缘耐压为500V,确保使用安全。
    4. 优异的过载性能:能够承受多次过载电压冲击而保持稳定,符合IEC标准。

    应用案例和使用建议


    FMP系列金属膜高功率电阻常用于汽车电子、工业控制设备、电源转换器、逆变器等需要高可靠性的场合。例如,在汽车引擎控制系统中,它作为传感器信号传输的参考电阻,保证在发动机运行过程中电子信号的准确性。
    建议在高温环境中使用时注意降额,以防止过热导致失效。同时,要确保安装时接触良好,避免因接触不良造成阻值漂移。

    兼容性和支持


    FMP系列与多数常见的电子电路板兼容,易于安装且无需特殊工具。厂商提供了详尽的技术支持和售后服务,包括产品说明书、技术咨询和定期的维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热烧毁 | 使用时应注意降额,确保散热良好 |
    | 电阻值不稳定 | 确保安装牢固,避免接触不良 |
    | 耐压测试不合格 | 检查安装过程中的接线和连接点 |
    | 表面标记脱落 | 使用软布轻擦或重新喷漆 |

    总结和推荐


    FMP系列金属膜高功率电阻以其卓越的性能、广泛的应用范围和可靠的质量赢得了市场的认可。适合在高要求、严苛环境中工作的电子设备。推荐电子设计工程师优先考虑使用此系列产品,特别是在对可靠性要求较高的应用场合。

FMP300JT-73-560R参数

参数
电阻值 560Ω
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP300JT-73-560R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JT-73-560R FMP300JT-73-560R数据手册

FMP300JT-73-560R封装设计

查看详情并下载
Symbol
Footprint
3D Model
