FMP300FRF73-100K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100KΩ ±1% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: 13-FMP300FRF73-100KTR-ND
供应商: Digi-Key
标准整包数: 1000

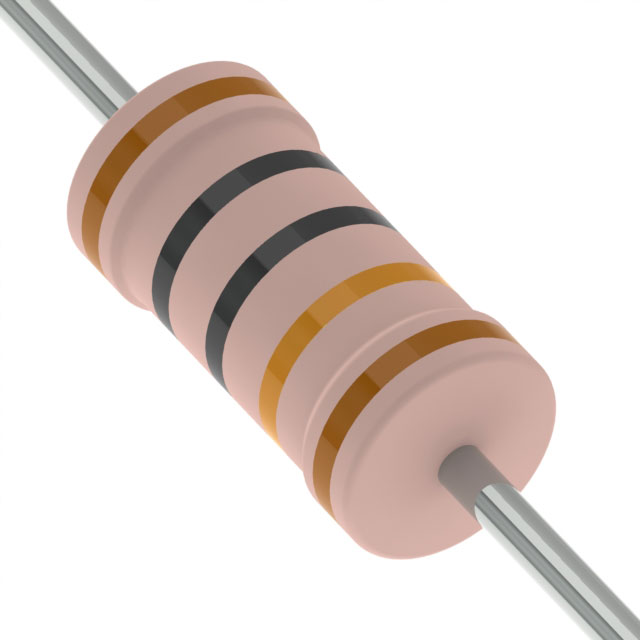

YAGEO/台湾国巨 通孔电阻 FMP300FRF73-100K

FMP300FRF73-100K概述


    产品简介


    FMP系列金属膜高功率电阻是一种专为需要高可靠性和稳定性的应用而设计的通过式电阻器。它们广泛应用于电力系统、通信设备、工业控制以及医疗设备等领域。这些电阻器采用了先进的真空溅射技术,将多层金属合金和衍生物材料沉积在高质量陶瓷基底上,并通过激光切割形成螺旋沟槽以实现精确的电阻值。此外,电阻器表面覆盖了一层粉色涂层,进一步增强了其防护性能。

    技术参数


    - 产品类型:通过式金属膜高功率电阻器
    - 尺寸(单位:毫米)
    - FMP-50:直径3.4±0.3,高度1.9±0.2,外径28±2.0,引脚直径0.45±0.05
    - FMP100:直径6.3±0.5,高度2.4±0.2,外径28±2.0,引脚直径0.55±0.05
    - FMP200:直径9.0±0.5,高度3.9±0.3,外径26±2.0,引脚直径0.55±0.05
    - FMP3WS:直径11.5±1.0,高度4.5±0.5,外径35±2.0,引脚直径0.8±0.05
    - FMP300:直径15.5±1.0,高度5.0±0.5,外径33±2.0,引脚直径0.8±0.05
    - 功率等级:1/2W、1W、2W、3W
    - 电阻范围:1Ω至4.7MΩ(E24和E96系列值)
    - 温度系数:±100ppm/°C(适用于FMP-50和FMP100型号,R≥10RΩ时)
    - 工作温度范围:-55°C至+155°C
    - 最大工作电压:FMP-50(200V),FMP100(350V),FMP200(500V),FMP3WS(750V)
    - 最大过载电压:FMP-50(400V),FMP100(600V),FMP200(700V),FMP3WS(1,000V)
    - 绝缘电压测试:FMP-50(300V),FMP100(500V)

    产品特点和优势


    1. 高功率密度:通过真空溅射技术制造,可在有限的空间内提供更高的功率处理能力。
    2. 耐高温性能:能够在极端温度下保持稳定性能,适用于各种恶劣环境。
    3. 高可靠性:通过严格的性能测试,确保长期稳定运行。
    4. 多种阻值选择:提供广泛的电阻值选项,满足不同应用需求。
    5. 符合安全标准:通过UL-94V-0和UL-1412认证,确保安全性能。

    应用案例和使用建议


    应用案例
    1. 电源模块:在电力系统的开关电源模块中,用于分压和限流。
    2. 电机驱动器:在电机驱动电路中作为负载电阻,保护电机免受过载损伤。
    3. 通信设备:在通信基站中作为匹配电阻,提高信号传输效率。
    使用建议
    1. 散热管理:在高功率应用中,需考虑良好的散热措施,以避免过热损坏。
    2. 阻值选择:根据实际需求选择合适的阻值,以确保电路的最佳性能。
    3. 环境适应性:确保在极端环境下正常工作的条件下,定期进行检查和维护。

    兼容性和支持


    FMP系列金属膜高功率电阻器与常见的电路板和电源系统兼容,且具有较高的机械强度和耐腐蚀性。制造商提供了全面的技术支持,包括产品选型指南、安装手册以及详细的维护文档。如有任何问题,可随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下性能不稳定。
    - 解决方案:在使用前检查环境温度,并按照功率降额曲线调整工作条件。

    2. 问题:电阻器出现过热现象。
    - 解决方案:改善散热措施,如增加散热片或使用外部风扇。
    3. 问题:电路无法正常工作。
    - 解决方案:检查连接是否正确,确认阻值选择是否合适,并检查是否存在其他干扰因素。

    总结和推荐


    FMP系列金属膜高功率电阻器以其高功率密度、优异的耐温性能和卓越的可靠性,在众多应用中表现出色。它们不仅适用于电力系统、通信设备等关键领域,还能够应对极端的工作环境。对于需要高性能电阻器的应用场合,强烈推荐使用FMP系列产品。无论是对产品质量还是技术支持,制造商均能提供满意的服务,是您可靠的合作伙伴。

FMP300FRF73-100K参数

参数
电阻值 100KΩ
精度 ±1%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP300FRF73-100K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300FRF73-100K FMP300FRF73-100K数据手册

FMP300FRF73-100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0971 ¥ 0.813
2000+ $ 0.0886 ¥ 0.7414
3000+ $ 0.0842 ¥ 0.7046
5000+ $ 0.0792 ¥ 0.6629
7000+ $ 0.0763 ¥ 0.6381
10000+ $ 0.0734 ¥ 0.6139
25000+ $ 0.0669 ¥ 0.5602
50000+ $ 0.0629 ¥ 0.5266
100000+ $ 0.0595 ¥ 0.4981
库存: 3000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 813
直接购买
加入购物车
