首页  >  产品百科  >  HHV1WSJT-52-120K

HHV1WSJT-52-120K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 120KΩ ±5% 1W ±200ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: HHV1WSJT-52-120K
供应商: 期货订购
标准整包数: 250

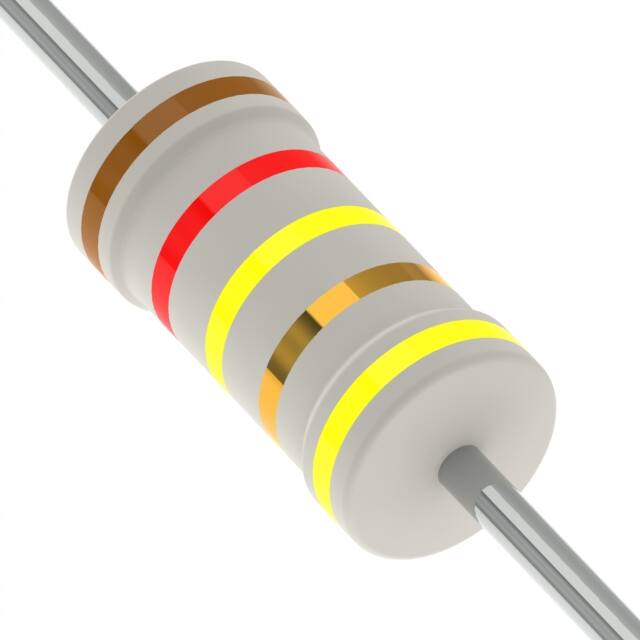

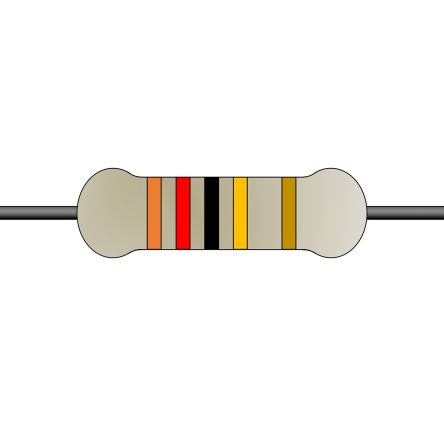

YAGEO/台湾国巨 通孔电阻 HHV1WSJT-52-120K

HHV1WSJT-52-120K概述

    高压高阻值电阻HHV系列技术手册

    产品简介


    HHV系列高压高阻值电阻是一种采用金属釉薄膜制成的电子元件。这些电阻配备了镀锡的电解铜连接引脚,焊接到端帽上,并且涂有一层粉色的漆层。该系列电阻适用于多种工业和消费类电子产品,特别适合于需要高电压和高阻值的应用场景。

    技术参数


    HHV系列电阻的关键技术规格如下:
    | 参数名称 | 规格 |

    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W |
    | 阻值容差 | ±1%, ±5% |
    | 温度系数 | ±200 ppm/°C |
    | 额定连续工作电压 | 依据功率等级和阻值计算得出 |
    | 最大工作电压(直流) | 1,600V 至 7,000V |
    | 最大过载电压(直流) | 3,000V 至 14,000V |
    | 绝缘耐压测试 | 300V 至 700V |
    | 阻值范围 | 100KΩ 至 68MΩ |
    | 工作温度范围 | -55°C 至 +155°C |

    产品特点和优势


    HHV系列电阻具备多项显著特点,使其在高压高阻值应用中脱颖而出:
    - 高温稳定性:即使在超过70°C的环境下,功率等级仍需根据特定曲线进行降额处理,确保稳定运行。
    - 高压耐受性:能承受高达14,000V的过载电压,确保在极端条件下仍能正常工作。
    - 阻值精确度高:提供±1%和±5%的精度选择,满足各种高精度需求。
    - 温度系数低:仅为±200 ppm/°C,保证了电阻值的长期稳定性。
    - 高可靠性:通过了多个严格的环境性能测试,如耐湿热试验、温度循环试验和焊接热稳定性试验。

    应用案例和使用建议


    HHV系列电阻广泛应用于电力系统、医疗设备、工业自动化等领域。例如,在电力系统中,它们可以用于电力转换和传输环节的电压调节;在医疗设备中,可用于精密测量和监控电路中。
    使用建议:
    - 在设计电路时,考虑到高温环境对电阻的影响,应按照手册中的曲线进行功率降额处理。
    - 对于需要高频操作的场合,应确保选择适当的工作频率范围内的阻值。

    兼容性和支持


    HHV系列电阻与其他标准电子元件具有良好的兼容性。制造商提供详细的技术支持文档和客户支持服务,帮助用户解决可能遇到的技术问题。

    常见问题与解决方案


    - 问题:在高温环境下,功率等级应该如何调整?
    解决方案:参考手册中的功率降额曲线,根据具体工作温度进行相应调整。
    - 问题:如何验证电阻的绝缘耐压能力?
    解决方案:参照手册中的绝缘耐压测试部分,使用相应的测试设备进行检测。
    - 问题:电阻在长时间高温运行下会出现哪些变化?
    解决方案:可以通过手册中的高温老化试验数据来评估其性能变化。

    总结和推荐


    HHV系列高压高阻值电阻凭借其出色的性能和可靠性,在高压高阻值应用中表现出色。其优异的高温稳定性、高压耐受能力和精准的阻值精度使其成为众多高要求领域的理想选择。对于需要高可靠性的应用环境,我们强烈推荐使用HHV系列电阻。

HHV1WSJT-52-120K参数

参数
电阻值 120KΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV1WSJT-52-120K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV1WSJT-52-120K HHV1WSJT-52-120K数据手册

HHV1WSJT-52-120K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 3.8338
500+ ¥ 3.4288
1000+ ¥ 0.8994
2000+ ¥ 0.8771
4000+ ¥ 0.8636
库存: 2690
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 899.4
直接购买
加入购物车
