CFR-25JB-52-120R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 120Ω ±5% 250mW -500ppm/℃~350ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 31M-CFR-25JB-52-120R
供应商: 云汉优选
标准整包数: 50

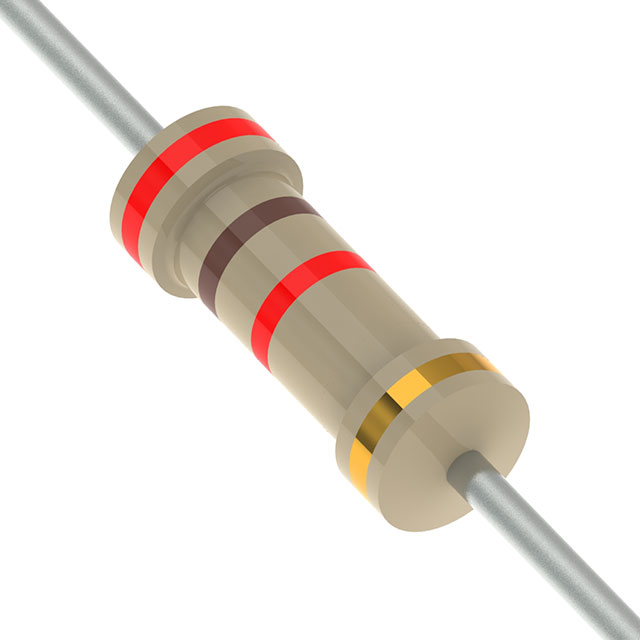

YAGEO/台湾国巨 通孔电阻 CFR-25JB-52-120R

CFR-25JB-52-120R概述

    通过孔电阻器技术手册

    产品简介


    通过孔电阻器(Throu-hole resistor) 是一种常见的电子元器件,广泛应用于各种电子设备和电路中。其基本原理是通过在陶瓷杆上涂覆均匀的碳膜,经过螺旋槽切割后焊接铜质引脚,最后涂覆保护性的油漆层。这种设计使得电阻器能够在较宽的工作温度范围内稳定工作,并且具备良好的耐热和耐湿性能。通过孔电阻器的主要功能包括调节电路中的电流、电压分压和负载作用,适用于消费电子、工业控制、汽车电子、通信设备等多个领域。

    技术参数


    尺寸参数:
    - CFR-12: 直径D = 3.4±0.3 mm,高度H = 1.9±0.2 mm,轴直径øD = 28±2.0 mm,引脚长度L = 0.45±0.05 mm
    - CFR-25: 直径D = 6.3±0.5 mm,高度H = 2.4±0.2 mm,轴直径øD = 28±2.0 mm,引脚长度L = 0.55±0.05 mm
    - CFR-50: 直径D = 9.0±0.5 mm,高度H = 3.3±0.3 mm,轴直径øD = 26±2.0 mm,引脚长度L = 0.55±0.05 mm
    - CFR-100: 直径D = 11.5±1.0 mm,高度H = 4.5±0.5 mm,轴直径øD = 35±2.0 mm,引脚长度L = 0.8±0.05 mm
    - CFR-200: 直径D = 15.5±1.0 mm,高度H = 5.0±0.5 mm,轴直径øD = 33±2.0 mm,引脚长度L = 0.8±0.05 mm
    额定功率:
    - 1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    阻值公差:
    - ±2%, ±5%
    温度系数(TCR):
    | 阻值范围 | 温度系数 (ppm/°C) |

    | <100kΩ | -350~350 |
    | 100kΩ~1MΩ | -500~0 |
    | >1MΩ | -1,500~0 |
    降额要求:
    - 在高于70°C的环境中,需根据下图曲线进行功率降额。

    产品特点和优势


    1. 高精度阻值:±2% 和 ±5% 的阻值公差确保了较高的测量精度。
    2. 宽工作温度范围:-55°C 到 +155°C,适用于极端环境。
    3. 高性能材料:采用纯碳膜和高级陶瓷材料,保证了产品的长期稳定性和可靠性。
    4. 高功率处理能力:最高可承受3W的功率,适合高功率应用场合。

    应用案例和使用建议


    通过孔电阻器广泛应用于各种电路设计中,如电源电路、模拟电路和数字电路。例如,在工业自动化系统中,通过孔电阻器可用于调整电机驱动器的电流;在通信设备中,用于分压和稳压。为了确保最佳性能,建议在高温环境下使用时严格遵守降额曲线的要求,避免因过载而损坏。

    兼容性和支持


    通过孔电阻器通常与其他电子元器件和电路板兼容,适合用于标准PCB组装工艺。制造商提供全面的技术支持和售后服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 高温环境下功率降额:参考手册中的降额曲线,根据实际工作温度选择合适的额定功率。
    2. 耐温测试问题:严格按照手册中的测试方法进行耐温测试,确保产品质量。
    3. 阻值不准确:确认所选型号符合所需的阻值范围,并在使用前进行校准。

    总结和推荐


    综上所述,通过孔电阻器具有高精度、高稳定性、宽工作温度范围和高功率处理能力的特点,非常适合用于需要高可靠性和精确度的应用场合。建议在选择和使用此类电阻器时,仔细阅读技术手册并遵循相关的操作指南,以确保最佳性能。总体而言,通过孔电阻器是一款值得信赖的产品,强烈推荐用于各类电子设备的设计和生产。

CFR-25JB-52-120R参数

参数
电阻值 120Ω
精度 ±5%
额定功率 250mW
温度系数 -500ppm/℃~350ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

CFR-25JB-52-120R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR-25JB-52-120R CFR-25JB-52-120R数据手册

CFR-25JB-52-120R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0487
500+ ¥ 0.0377
2500+ ¥ 0.0312
5000+ ¥ 0.0286
10000+ ¥ 0.0263
30000+ ¥ 0.025
库存: 355
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 2.43
