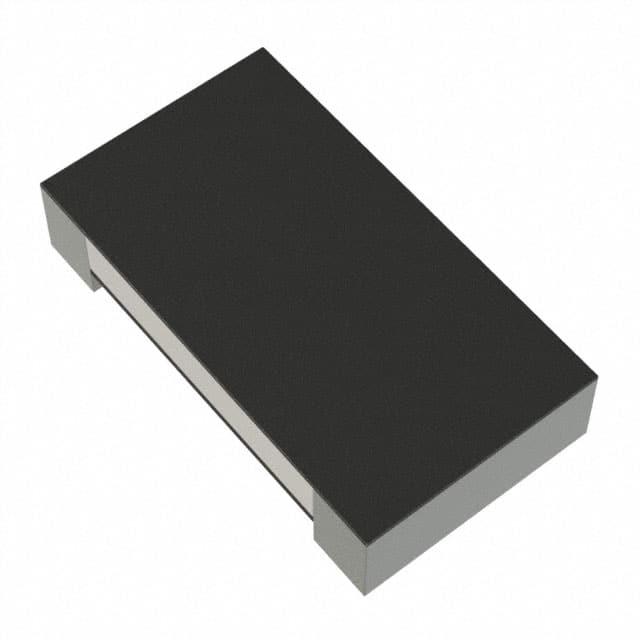

PE0805FRM7W0R02Z

产品分类: 其它固定电阻
厂牌: YAGEO/台湾国巨
产品描述: ±1% ±75ppm/℃ 20mΩ 250mW 0805 2.03mm*1.27mm*600μm
供应商型号: 13-PE0805FRM7W0R02Z-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 其它固定电阻 PE0805FRM7W0R02Z

PE0805FRM7W0R02Z概述


    产品简介


    PEL系列电流传感器
    PEL系列电流传感器是由金属箔和陶瓷基底制成的低TCR(温度系数)芯片电阻。该系列电流传感器适用于各种应用场景,包括消费类电子产品、计算机、电信/数据通信、工业/电源供应、汽车和替代能源等领域。该系列产品具有高可靠性、低环境危害,且符合RoHS标准和无卤素要求,是环保友好型产品。

    技术参数


    - 尺寸:0201, 0402, 0603, 0805, 1206, 2010, 2512
    - 精度等级:± 0.5% (对于10 mΩ以上),± 1%,± 5%
    - 包装类型:纸带(R)或卷盘(K)
    - 电阻值范围:5 mΩ 至 910 mΩ
    - 温度系数:± 50 ppm/°C, ± 75 ppm/°C, ± 100 ppm/°C, ± 350 ppm/°C
    - 功率等级:
    - PE0201:1/20W
    - PE0402:1/16W
    - PE0603:1/10W
    - PE0805:1/8W
    - PE1206:1/4W
    - PE2010:1/2W
    - PE2512:1W

    产品特点和优势


    - 环保合规:该产品符合RoHS标准并采用无卤素环氧树脂封装,减少了对环境的危害。
    - 高可靠性:所有材料均不含限制使用的物质,高可靠性的组件和设备保证了长时间稳定运行。
    - 广泛的温度适应性:PE0201至PE0402的工作温度范围为-55°C至+125°C,而PE0603至PE2512的工作温度范围扩展至-55°C至+170°C。
    - 精确的温度系数:提供多种温度系数选项,适用于不同温度敏感的应用场合。

    应用案例和使用建议


    应用案例
    1. 电源管理:在电源管理电路中,这些传感器可以用于监测电池充电器电路中的电流。
    2. 电信设备:电信设备中,需要精确测量和控制电流,这些电流传感器可以帮助实现这一目标。
    使用建议
    - 环境因素:在高温环境下使用时,应考虑选择具有更高温度系数的型号,以确保传感器在极端条件下的准确度。
    - 安装布局:考虑到传感器的安装布局,避免直接暴露于强热源或冷源附近,以防止温度变化导致的误差。

    兼容性和支持


    - 兼容性:该产品与大多数标准表面贴装设备(SMD)兼容,可广泛应用于各种电路板设计中。
    - 技术支持:Yageo公司提供全面的技术支持和维护服务。如有任何疑问,建议联系销售办事处、分销商或区域代表获取帮助。

    常见问题与解决方案


    1. 问题:传感器在高温环境中出现漂移
    - 解决方案:选择具有更佳温度系数的型号,或者在高温环境下增加散热措施,如添加散热片或改进通风。

    2. 问题:电路中的噪声干扰
    - 解决方案:在电路设计时加入滤波电路,减小外部噪声对传感器读数的影响。同时,确保传感器的安装位置远离可能产生干扰的元器件。

    总结和推荐


    PEL系列电流传感器凭借其出色的环境友好性和可靠性,成为许多应用场景中的理想选择。其广泛的温度适应性和多种电阻值选择使得该系列产品能够在不同的工作条件下提供稳定的电流监测能力。因此,推荐在需要高精度、高可靠性的电流传感应用中使用PEL系列电流传感器。

PE0805FRM7W0R02Z参数

参数
电阻值 20mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 250mW
电阻个数 -
引脚数量 -
长*宽*高 2.03mm*1.27mm*600μm
通用封装 0805
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE0805FRM7W0R02Z数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 其它固定电阻 YAGEO/台湾国巨 PE0805FRM7W0R02Z PE0805FRM7W0R02Z数据手册

PE0805FRM7W0R02Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
