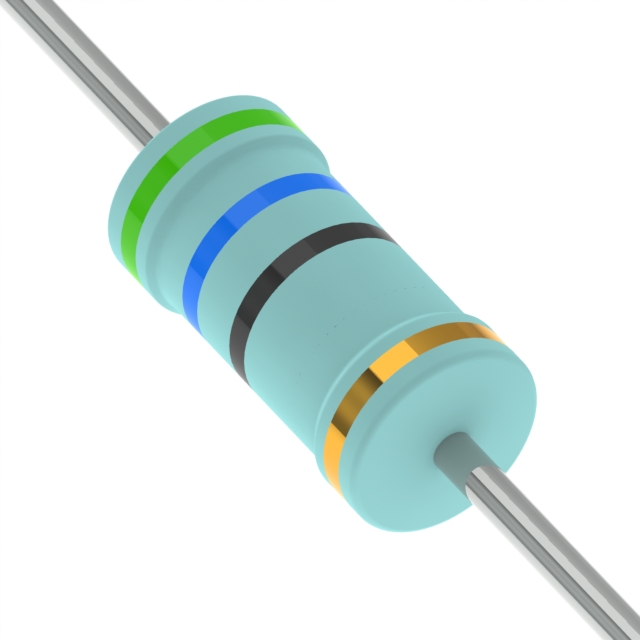

KNP200JT-73-56R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 56Ω ±5% 2W ±300ppm/℃ 导线安装 15.5mm(长度)
供应商型号: 603-KNP200JT-73-56R
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP200JT-73-56R

KNP200JT-73-56R概述


    产品简介


    本产品为穿孔电阻(Through-hole resistor),属于一种常规和微型风格的线绕电阻(Wirewound Resistor)。系列型号分别为KNP-25、KNP-50、KNP100、KNP200、KNP300、KNP400、KNP500、KNP600、KNP700等。它们在各种应用领域中广泛使用,如电力系统、工业控制设备、汽车电子设备等。这些电阻器具有优异的电气特性和可靠的工作性能,在严苛的工作环境中表现出色。

    技术参数


    - 尺寸规格:系列型号包含多种尺寸规格,具体如下:
    - KNP-25: øDH = 6.3±0.5 mm, H = 2.5±0.3 mm, L = 28±2.0 mm, øD = 0.55±0.05 mm
    - KNP-50: øDH = 9.0±0.5 mm, H = 3.5±0.3 mm, L = 26±2.0 mm, øD = 0.55±0.05 mm
    - KNP100: øDH = 11.5±1.0 mm, H = 4.6±0.5 mm, L = 35±2.0 mm, øD = 0.8±0.05 mm
    - KNP200: øDH = 15.5±1.0 mm, H = 5.2±0.5 mm, L = 33±2.0 mm, øD = 0.8±0.05 mm
    - KNP300: øDH = 17.5±1.0 mm, H = 6.2±0.5 mm, L = 32±2.0 mm, øD = 0.8±0.05 mm
    - KNP400, KNP500, KNP600, KNP700: øDH = 24.5±1.0 mm, H = 8.2±0.5 mm, L = 38±2.0 mm, øD = 0.8±0.05 mm
    - 功率等级:包括1/4W、1/2W、1W、2W、3W、4W、5W、7W
    - 阻值范围:
    - ±1%精度:0.1Ω至150Ω(KNP-25、KNP-50)
    - ±5%精度:0.1Ω至200Ω(KNP-25、KNP-50)
    - 温度系数:±300ppm/°C
    - 绝缘电压:250V、300V、400V
    - 工作温度范围:-40°C至+200°C
    - 阻燃特性:符合UL-94V-0标准

    产品特点和优势


    - 高功率密度:支持从1/4W到7W的多种功率等级,适用于不同负载需求的应用场合。
    - 宽阻值范围:提供从0.1Ω到6.8KΩ的多种阻值选择,满足不同电路设计的需求。
    - 高稳定性:采用先进的材料和工艺,确保电阻器在高温和恶劣环境下仍能保持稳定的性能。
    - 阻燃特性:符合UL-94V-0标准,有效防止火灾风险,提高系统的安全性。
    - 长寿命:通过一系列严格的环境测试,保证了其在长期使用中的可靠性。

    应用案例和使用建议


    这些电阻器被广泛应用于电力系统、工业控制设备、汽车电子设备等领域。例如,在电力系统中,KNP系列电阻器常用于稳压电源和电流限制电路;在工业控制设备中,它们可以用于电机驱动和传感器接口电路。
    使用建议:
    - 在高温环境下使用时,应注意根据环境温度对额定功率进行适当的降额使用。
    - 对于大功率应用,选择相应功率等级的电阻器以避免过热损坏。
    - 确保在安装时充分考虑散热措施,避免局部过热导致性能下降或损坏。

    兼容性和支持


    KNP系列电阻器与其他常见的电子元器件和设备具有良好的兼容性,可用于多种电路设计和应用场合。厂商提供了全面的技术支持和售后服务,包括产品选型指导、安装调试技术支持以及售后故障处理服务。

    常见问题与解决方案


    - 问题一:电阻器在高温环境下表现不稳定。
    - 解决方案:请查看额定功率曲线图,并按照环境温度的要求适当降额使用。

    - 问题二:电阻器出现过热现象。
    - 解决方案:检查电路设计,确认是否选择了合适功率等级的电阻器。必要时可增加散热措施,如增加散热片或调整安装位置。

    总结和推荐


    综上所述,KNP系列穿孔电阻具备高功率密度、宽阻值范围、高稳定性和良好的兼容性等显著特点。它在多种应用场景中表现出色,适用于需要高可靠性的电力系统、工业控制设备、汽车电子设备等场合。因此,我们强烈推荐使用此系列产品。

KNP200JT-73-56R参数

参数
电阻值 56Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

KNP200JT-73-56R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP200JT-73-56R KNP200JT-73-56R数据手册

KNP200JT-73-56R封装设计

查看详情并下载
Symbol
Footprint
3D Model
