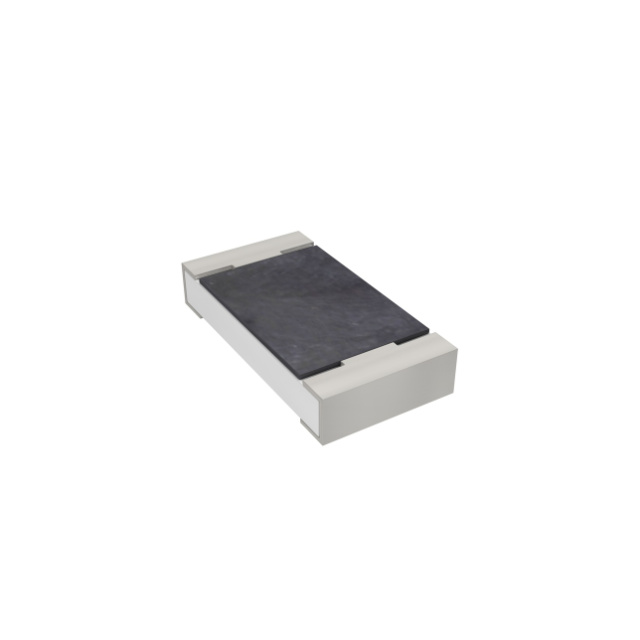

RV1206JR-072M7L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.7MΩ ±5% 250mW ±200ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: A-RV1206JR-072M7L
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 RV1206JR-072M7L

RV1206JR-072M7L概述

    高压贴片电阻技术手册

    产品简介


    高压贴片电阻(RV系列)是高可靠性、环保型的电子元器件,适用于多种应用场景,如电源转换器、打印机设备、电池充电器、计算机系统以及各类电源设备。RV系列电阻采用厚膜工艺制造,端头无铅,符合RoHS标准,具有高精度和稳定的电气性能。

    技术参数


    - 型号:0603/0805/1206/2010/2512
    - 精度等级:±0.5%,±1%,±5%
    - 额定功率:RV0603=1/10W;RV0805=1/8W;RV1206=1/4W;RV2010=3/4W;RV2512=1W
    - 工作温度范围:-55°C至+155°C
    - 最大工作电压:350V(RV0603),400V(RV0805),500V(RV1206),500V(RV2010),500V(RV2512)
    - 最大过载电压:500V(RV0603),800V(RV0805),1000V(RV1206),1000V(RV2010),1000V(RV2512)

    产品特点和优势


    1. 环保设计:符合RoHS标准,减少有害物质的使用。
    2. 高可靠性:采用先进的厚膜工艺,具有高稳定性和低热漂移。
    3. 材料安全:采用无卤素环氧树脂,降低火灾风险。
    4. 认证合规:通过IEC 62368-1安全认证,符合G.10.2标准。
    5. 防潮等级:达到MSL 1级别,适用于潮湿环境。

    应用案例和使用建议


    - 应用领域:适用于各类电子产品,如计算机主板、手机电路板、工业控制系统等。
    - 使用建议:根据实际应用需求选择合适尺寸和精度的型号,确保正确安装和焊接到电路板上。例如,在高电压应用场合,应选择高精度的型号以保证系统的稳定性。

    兼容性和支持


    - 兼容性:适用于各种主流电子设备和模块,支持标准的表面贴装工艺。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,包括产品测试报告和应用指南。

    常见问题与解决方案


    - 问题1:产品使用过程中出现异常发热。
    - 解决办法:检查电路负载是否超出了额定功率,调整负载或更换更高功率的型号。

    - 问题2:焊接后电阻值不准确。
    - 解决办法:检查焊接工艺和温度控制,确保焊点质量,必要时重新焊接。

    总结和推荐


    综上所述,高压贴片电阻(RV系列)是一款高性能、环保型的产品,适用于多种高端应用场合。其高精度、稳定性以及广泛的适用性使其在市场上具有较强的竞争力。我们强烈推荐使用这款产品,以满足对可靠性和环境友好性的严格要求。
    本手册涵盖了RV系列高压贴片电阻的主要技术参数、特点及应用建议,帮助用户更好地理解和应用这一优质产品。

RV1206JR-072M7L参数

参数
电阻值 2.7MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RV1206JR-072M7L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RV1206JR-072M7L RV1206JR-072M7L数据手册

RV1206JR-072M7L封装设计

查看详情并下载
Symbol
Footprint
3D Model
