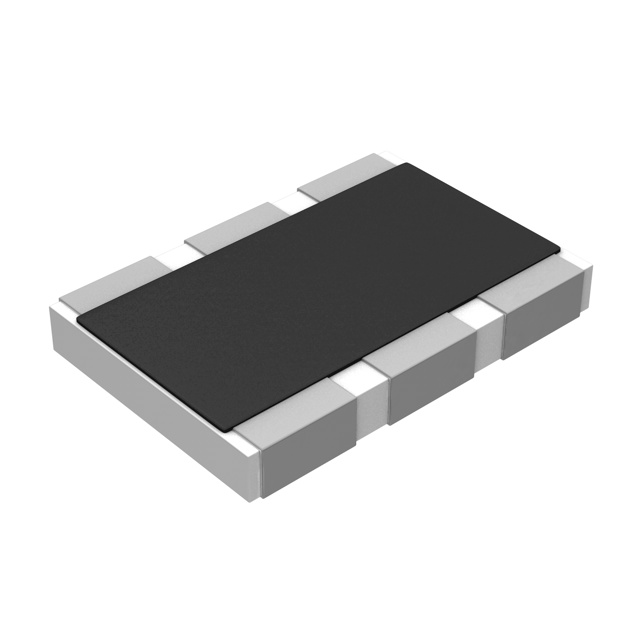

AA1218JK-07620RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 620Ω ±5% 1W ±150ppm/℃ 1218 贴片安装 3.1mm*4.6mm*650μm
供应商型号: ZT-AA1218JK-07620RL
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AA1218JK-07620RL

AA1218JK-07620RL概述


    产品简介


    Yageo 的 AA 系列抗硫化贴片电阻是专为汽车级应用设计的电子元件。它们具有多种阻值和尺寸选项(0201 到 2512),适用于车用电子设备、发动机控制单元、车身控制系统以及安全设备等领域。这些电阻符合RoHS标准和无卤素要求,有助于减少环境危害。

    技术参数


    | 参数 | 规格 |

    | 阻值范围 | 1Ω 至 10MΩ |
    | 尺寸 | 0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512 |
    | 允许误差 | ±0.5%, ±1%, ±5% |
    | 最大工作电压 | 25V 至 500V |
    | 最大过载电压 | 50V 至 500V |
    | 绝缘耐压 | 50V 至 500V |
    | 温度系数 | ±300 ppm/°C 至 ±75 ppm/°C |
    | 额定电流 | 0.5A 至 10A |
    | 工作温度范围 | -55°C 至 +155°C |

    产品特点和优势


    1. 优越的硫化抵抗能力:通过特殊的厚膜工艺制造,使这些电阻能在含硫的大气环境中表现出色。
    2. AEC-Q200 认证:确保了其在汽车应用中的高可靠性。
    3. 低湿度敏感度:湿度敏感等级为MSL1,表明其对潮湿环境不敏感。
    4. 环保材料:采用无铅环氧树脂封装,符合RoHS标准和无卤素要求,减少了环境危害。
    5. 高可靠性和高精度:所有电阻均通过自动光学检测,确保产品质量。
    6. 易于标记:尺寸大于等于0603的电阻上标有阻值,方便识别。

    应用案例和使用建议


    这些电阻被广泛应用于汽车电子系统,如发动机控制单元和车身控制系统。例如,在发动机控制单元中,AA系列抗硫化贴片电阻可以稳定并精确地调节电压,提高系统的可靠性。
    使用建议:
    - 在选择特定型号时,根据具体应用的需求,特别是电压、电流和工作温度的要求。
    - 确保正确安装和焊接过程,以避免因不当处理而导致的损坏。
    - 在使用过程中,建议定期检查和测试,确保电阻保持良好的工作状态。

    兼容性和支持


    这些电阻与市面上常见的贴片焊接工艺兼容,且符合J-STD-020D标准。制造商提供了详细的技术文档和测试报告,保证了产品的可靠性和兼容性。如果需要额外的支持,可以通过Yageo官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 抗硫化能力不足 | 选用AA系列抗硫化贴片电阻 |
    | 安装时出现焊锡不良情况 | 确保焊接工艺规范,并使用无铅焊料 |
    | 电阻值超出容差范围 | 重新确认阻值选择是否准确,并进行测试|

    总结和推荐


    AA系列抗硫化贴片电阻凭借其出色的抗硫化能力、高可靠性及环保特性,成为汽车电子应用的理想选择。其广泛的应用范围和优良的性能使其在市场上具备较高的竞争力。强烈推荐在需要高可靠性和环境友好性的应用场景中使用这些电阻。

AA1218JK-07620RL参数

参数
电阻值 620Ω
精度 ±5%
额定功率 1W
温度系数 ±150ppm/℃
长*宽*高 3.1mm*4.6mm*650μm
通用封装 1218
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA1218JK-07620RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA1218JK-07620RL AA1218JK-07620RL数据手册

AA1218JK-07620RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
