首页  >  产品百科  >  CFR-50JB-52-36R

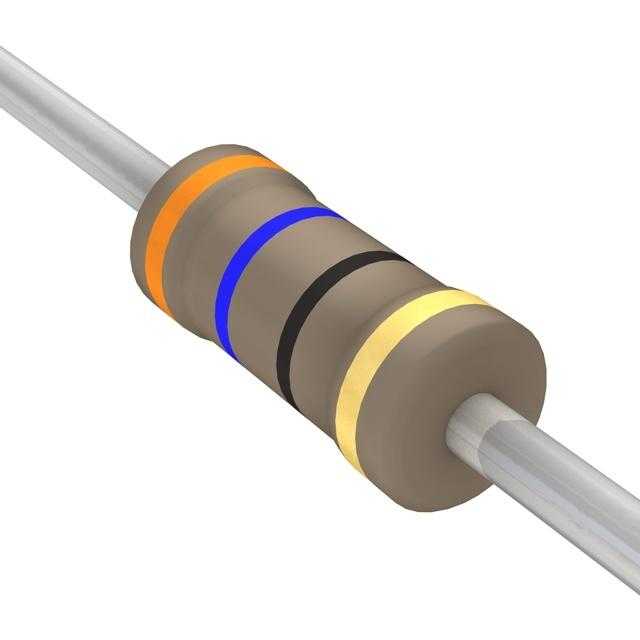

CFR-50JB-52-36R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 36Ω ±5% 500mW -350ppm/℃~500ppm/℃ 通孔安装 9mm(长度)
供应商型号: 603-CFR-50JB-52-36R
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 CFR-50JB-52-36R

CFR-50JB-52-36R概述

    文章标题:碳膜电阻(CFR系列)技术手册解析

    1. 产品简介


    产品类型: 碳膜电阻
    主要功能: 用于电路中实现电流调节、分压和限流等功能
    应用领域: 广泛应用于各种工业、消费电子、医疗设备和汽车电子等领域

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(型号) | CFR-12, CFR25S: 3.4±0.3 mm øDH |
    CFR-25, CFR50S: 6.3±0.5 mm øDH |
    CFR-50, CFR1WS: 9.0±0.5 mm øDH |
    CFR100, CFR2WS: 11.5±1.0 mm øDH |
    CFR200, CFR3WS: 15.5±1.0 mm øDH |
    | 功率等级 | 1/6W, 1/4W, 1/2W, 1W, 2W, 3W |
    | 阻值范围 | 1Ω - 10MΩ(E24系列值) |
    | 工作温度范围 | -55°C 至 +155°C |
    | 温度系数 | 见表格1 |
    | 最大工作电压 | CFR-12: 150V; CFR25S: 200V |
    CFR-25: 250V; CFR50S: 300V |
    CFR-50: 350V; CFR1WS: 400V |
    CFR100: 500V |

    3. 产品特点和优势


    - 高精度和稳定性:阻值精度可达±2%,满足大多数应用需求。
    - 宽工作温度范围:从-55°C到+155°C,适合极端环境应用。
    - 抗高温降额设计:在环境温度高于70°C时,功率等级需按曲线降额使用,保证长期稳定工作。
    - 优异的绝缘和耐热性:通过严格的绝缘测试,确保可靠运行。

    4. 应用案例和使用建议


    - 工业自动化控制系统:在高精度要求的应用中,例如温度传感器和压力传感器等场合。
    - 电源管理模块:在大功率设备中作为电流限制和分压元件。
    - 医疗设备:需要高可靠性且对环境适应性强的电阻。
    - 使用建议:
    - 选择适合具体应用场景的功率等级和阻值范围。
    - 注意环境温度对电阻的影响,必要时进行降额使用。

    5. 兼容性和支持


    - 兼容性:与标准插孔连接方式兼容,适用于大部分电路板。
    - 支持:提供详尽的技术支持文档和售后支持服务,确保用户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值精度达不到预期 | 检查焊接工艺和安装环境,确认符合标准 |
    | 温度系数超标 | 使用前预热,确保达到室温后测量 |
    | 功率等级不足 | 降额使用或更换更高功率等级的电阻 |
    | 绝缘电阻不达标 | 确保安装和操作环境干燥,避免接触腐蚀性物质 |

    7. 总结和推荐


    产品优点:
    - 高精度阻值和温度系数,满足各种精密控制需求
    - 宽广的工作温度范围,适用性强
    - 优秀的抗高温和机械性能,确保长时间稳定工作
    综合评价:
    此款碳膜电阻(CFR系列)凭借其出色的精度、宽广的温度范围及良好的抗高温能力,适用于多种高要求的应用场景。无论是工业自动化还是医疗设备,它都能发挥出色表现。强烈推荐使用!
    希望这篇文章能够帮助您更好地了解该款碳膜电阻的技术细节及其应用。如有任何疑问,请随时联系我们获取更多信息和支持。

CFR-50JB-52-36R参数

参数
电阻值 36Ω
精度 ±5%
额定功率 500mW
温度系数 -350ppm/℃~500ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售

CFR-50JB-52-36R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR-50JB-52-36R CFR-50JB-52-36R数据手册

CFR-50JB-52-36R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0391 ¥ 0.3304
100+ $ 0.0299 ¥ 0.2527
500+ $ 0.0265 ¥ 0.2235
1000+ $ 0.0242 ¥ 0.2041
5000+ $ 0.0194 ¥ 0.1643
25000+ $ 0.014 ¥ 0.1186
50000+ $ 0.013 ¥ 0.1095
库存: 13304
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
