首页  >  产品百科  >  FCR-25JR-52-1K5

FCR-25JR-52-1K5

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.5KΩ ±5% 250mW -500ppm/℃~350ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FCR-25JR-52-1K5
供应商: 海外现货
标准整包数: 1

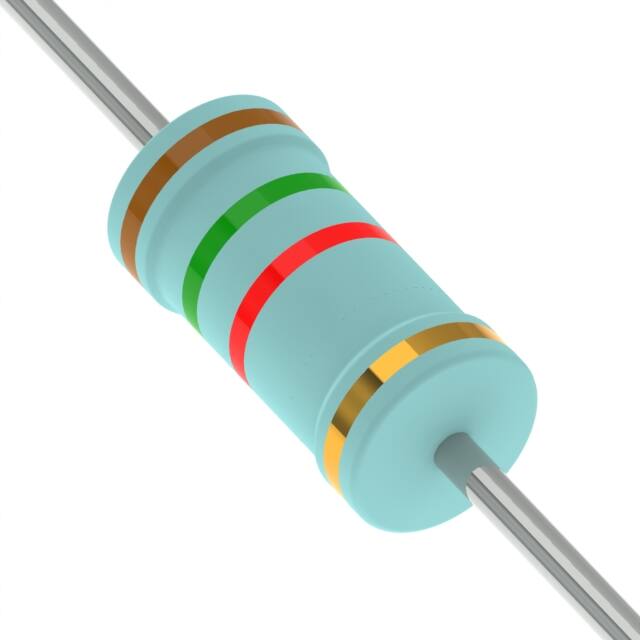

YAGEO/台湾国巨 通孔电阻 FCR-25JR-52-1K5

FCR-25JR-52-1K5概述

    电子元器件技术手册:通过孔电阻器

    1. 产品简介


    通过孔电阻器(Through-Hole Resistor)是一种常见的电子元器件,主要用于电路中进行阻值调节或分压。该系列电阻器包括碳膜型火焰防护电阻,适用于各种电路设计,广泛应用于工业控制、通信设备、电源管理和测量仪器等领域。

    2. 技术参数


    通过孔电阻器的技术参数如下:
    - 功率等级:1/4W、1/2W、1W、2W、3W
    - 电阻范围:1Ω - 10MΩ
    - 最大工作电压:250V(1/4W),300V(1/2W),350V(1W),400V(2W),500V(3W)
    - 最大过载电压:500V(1/4W),600V(1/2W),700V(1W),800V(2W),1000V(3W)
    - 绝缘耐压测试:400V(1/4W),500V(1/2W)
    - 工作温度范围:-55°C 至 +155°C
    - 额定连续工作电压(RCWV):根据功率等级和电阻值确定,以低于或等于最大工作电压为准
    - 温度系数:见表1

    3. 产品特点和优势


    - 高可靠性:通过严格的短时间过载测试、绝缘耐压测试和温度循环测试。
    - 阻燃特性:符合UL-94V-0标准,具有火焰防护多层涂层。
    - 宽温范围:可在极端温度条件下正常工作,适用于各种恶劣环境。
    - 高精度:提供±2% 和 ±5% 的电阻容差选择。
    - 耐溶剂性:标记的耐溶剂性能良好,适用于各种清洗环境。

    4. 应用案例和使用建议


    通过孔电阻器常用于以下应用场景:
    - 工业控制:电机控制、传感器接口、信号调节
    - 通信设备:调制解调器、路由器、交换机
    - 电源管理:开关电源、稳压电源
    - 测量仪器:万用表、示波器
    使用建议:对于在70°C以上环境中工作的电阻器,应根据温度降额曲线减少其额定功率。此外,在设计电路时应注意电阻器的工作条件,确保其不会长期处于极限状态,以延长使用寿命。

    5. 兼容性和支持


    通过孔电阻器可与大多数标准电路板和其他电子元器件兼容。制造商提供详尽的技术支持和售后服务,包括产品培训、应用咨询和故障排除服务。

    6. 常见问题与解决方案


    - 问题1:电阻器工作温度超出规定范围
    - 解决办法:检查环境温度并调整散热措施,必要时更换符合温度要求的电阻器。
    - 问题2:电阻器出现过载现象
    - 解决办法:重新计算电路负载,确保不超过额定功率。如果负载经常超过额定功率,考虑增加散热措施或更换更高功率的电阻器。

    7. 总结和推荐


    通过孔电阻器以其高可靠性、阻燃特性和宽温范围的特点在各种应用中表现出色。适用于广泛的工业和消费电子产品。考虑到其出色的温度稳定性和耐久性,强烈推荐在需要高精度和可靠性的场合使用该系列电阻器。

FCR-25JR-52-1K5参数

参数
电阻值 1.5KΩ
精度 ±5%
额定功率 250mW
温度系数 -500ppm/℃~350ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FCR-25JR-52-1K5数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FCR-25JR-52-1K5 FCR-25JR-52-1K5数据手册

FCR-25JR-52-1K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0481 ¥ 0.4029
库存: 0
起订量: 1366 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
