FMP300JT-73-1K6

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.6KΩ ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JT-73-1K6
供应商: 海外现货
标准整包数: 1

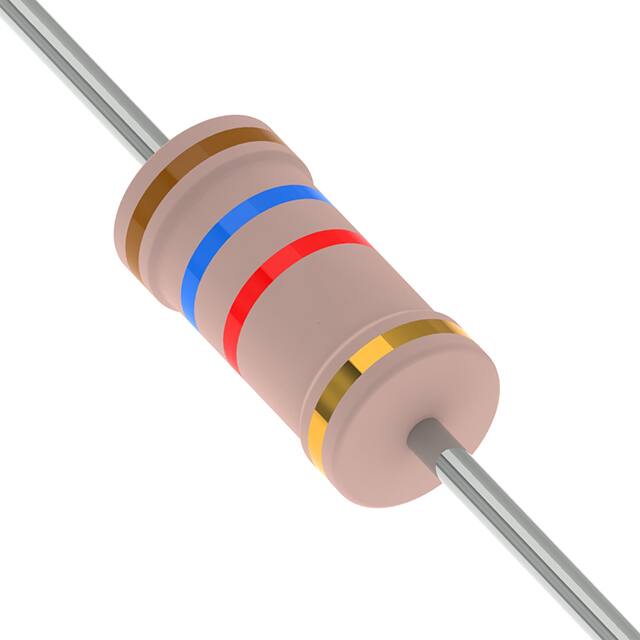

YAGEO/台湾国巨 通孔电阻 FMP300JT-73-1K6

FMP300JT-73-1K6概述


    产品简介


    本篇技术手册介绍了超小型金属膜高功率电阻器(FMP系列)。这些电阻器采用真空溅射系统制造,通过沉积多层混合金属合金和钝化材料到经过精心处理的优质陶瓷基板上。经过螺旋沟槽切割和焊锡连接后,电阻器被涂上粉红色色漆。该系列产品具备高功率容量,适用于广泛的环境温度范围,并且通过了多项严格的性能测试,以确保可靠性和稳定性。

    技术参数


    以下是FMP系列金属膜高功率电阻器的关键技术规格:
    | 参数名称 | 规格范围 |

    | 尺寸 (直径×高×厚度×引脚间距) | FMP-50:3.4±0.3 mm × 1.9±0.2 mm × 28±2.0 mm × 0.45±0.05 mm
    FMP100:6.3±0.5 mm × 2.4±0.2 mm × 28±2.0 mm × 0.55±0.05 mm
    FMP200:9.0±0.5 mm × 3.9±0.3 mm × 26±2.0 mm × 0.55±0.05 mm
    FMP3WS:11.5±1.0 mm × 4.5±0.5 mm × 35±2.0 mm × 0.8±0.05 mm
    FMP300:15.5±1.0 mm × 5.0±0.5 mm × 33±2.0 mm × 0.8±0.05 mm |
    | 额定功率 | 1/2 W, 1 W, 2 W, 3 W |
    | 最大工作电压 | 200V, 350V, 500V, 750V |
    | 最大过载电压 | 400V, 600V, 700V, 1000V |
    | 电气绝缘电压测试 | 300V, 500V |
    | 阻值范围 | 1Ω - 4.7MΩ |
    | 工作温度范围 | -55°C 至 +155°C |
    | 温度系数 | ±100 ppm/°C, ±50 ppm/°C |

    产品特点和优势


    FMP系列金属膜高功率电阻器具有以下显著特点和优势:
    1. 高可靠性:经过严格的标准测试,如耐热试验、振动试验等,确保了在恶劣环境下的长期稳定运行。
    2. 多功能性:可以承受高达1000V的过载电压,并能在-55°C至+155°C的宽广温度范围内正常工作。
    3. 阻燃性能:采用多层涂层,符合UL-94V-0标准,确保在极端条件下的安全使用。
    4. 功率容量:具备多种额定功率选择,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:该系列产品广泛应用于工业自动化设备、医疗仪器、电力转换器及通信基础设施等领域。例如,在高压逆变器中作为负载分压电阻使用,或者在精密仪器中作为参考电阻。
    使用建议:在高温环境下工作时,务必根据手册中的降额曲线调整电阻器的功率容量。对于要求高精度的应用,建议选择阻值更稳定的型号(如FMP-50 & FMP100)。

    兼容性和支持


    FMP系列金属膜高功率电阻器与其他标准电阻组件高度兼容,可直接替换大部分同类型号。供应商提供全面的技术支持服务,包括产品选型指导、安装调试和售后维修等。

    常见问题与解决方案


    1. 高温降额问题:
    - 问题:在环境温度超过70°C时,电阻器需要降额使用。
    - 解决方案:请严格按照手册中提供的降额曲线来调整工作条件。
    2. 功率稳定性问题:
    - 问题:在过载情况下,功率可能不稳定。
    - 解决方案:检查并确保最大工作电压和过载电压不超过额定值,并保持良好的散热设计。

    总结和推荐


    FMP系列金属膜高功率电阻器凭借其卓越的性能、可靠的环境适应能力和广泛的适用范围,成为市场上备受推崇的产品。无论是在工业、医疗还是通信行业,都能发挥出重要作用。推荐用户在需要高精度、高可靠性的应用场景中优先考虑使用这一系列的电阻器。

FMP300JT-73-1K6参数

参数
电阻值 1.6KΩ
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP300JT-73-1K6数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JT-73-1K6 FMP300JT-73-1K6数据手册

FMP300JT-73-1K6封装设计

查看详情并下载
Symbol
Footprint
3D Model
