RT0402BRD075K36L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 5.36KΩ ±0.1% 62.5mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: 11M-D-RT0402BRD075K36L
供应商: 云汉优选
标准整包数: 1

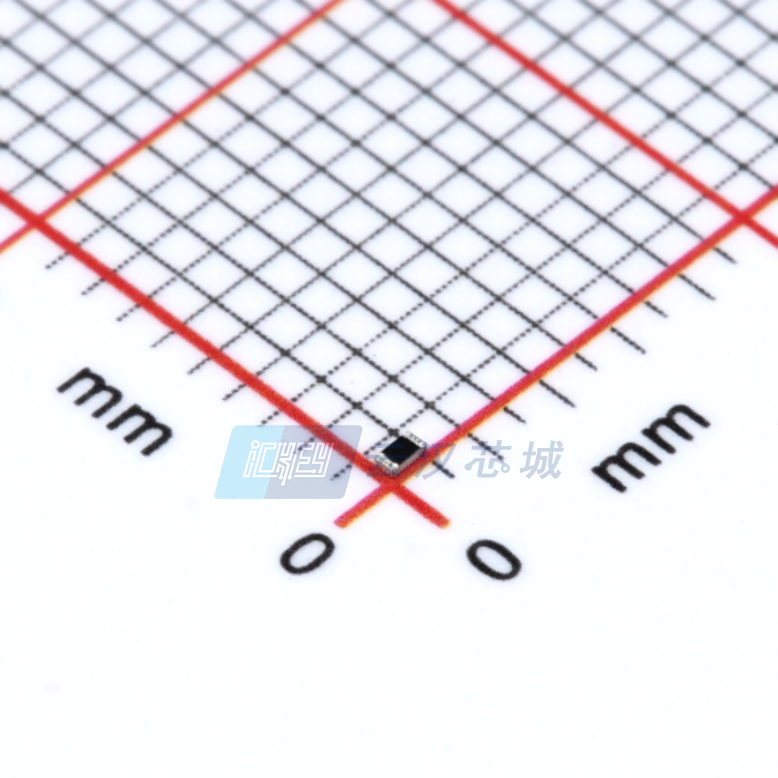

YAGEO/台湾国巨 贴片电阻 RT0402BRD075K36L

RT0402BRD075K36L概述

    高精度高稳定性薄膜芯片电阻

    产品简介


    THIN FILM CHIP RESISTORS 是一款适用于多种领域的高精度高稳定性芯片电阻,型号为RT系列。这些电阻器采用无铅端接技术制造,通过薄膜工艺制作而成,适用于各种电子设备中需要高精度和稳定性的场合。其典型应用包括转换器、打印设备、服务器主板、电信设备及消费类电子产品。

    技术参数


    - 电阻范围:0.01%至1%,TCR(温度系数)范围为5至50 ppm/°C。
    - 尺寸:提供从0201到2512的多种尺寸选择。
    - 额定功率:RT0201至RT0603分别为1/20W、1/16W、1/10W、1/8W、1/4W、3/4W、1W。
    - 最大工作电压:不同尺寸有不同的最大工作电压,例如RT0201的最大工作电压为25V。
    - 温度范围:从-55°C到+125°C,部分型号的温度范围可达+155°C。
    - 电气特性:具体电气特性详见下表。
    | 尺寸 | 工作温度范围 | 额定功率 | 最大工作电压 | 最大过载电压 | 绝缘电压 | 温度系数 |
    ||
    | RT0201 | -55°C到+125°C | 1/20W | 25V | 50V | 50V | ±50 ppm/°C |
    | RT0402 | -55°C到+155°C | 1/16W | 50V | 100V | 75V | ±50 ppm/°C |
    | RT0603 | -55°C到+125°C | 1/10W | 75V | 150V | 100V | ±50 ppm/°C |
    | RT0805 | -55°C到+125°C | 1/8W | 150V | 300V | 200V | ±50 ppm/°C |
    | RT1206 | -55°C到+125°C | 1/4W | 200V | 400V | 300V | ±50 ppm/°C |
    | RT1210 | -55°C到+125°C | 1/4W | 200V | 400V | 400V | ±50 ppm/°C |
    | RT2010 | -55°C到+125°C | 1/2W | 200V | 400V | 400V | ±50 ppm/°C |
    | RT2512 | -55°C到+125°C | 3/4W | 200V | 400V | 400V | ±50 ppm/°C |

    产品特点和优势


    - 环保材料:采用无卤素环氧树脂,符合RoHS标准,减少环境危害废物。
    - 高可靠性:高组件和设备可靠性,有助于提高整体系统稳定性。
    - 节省空间:占用电路板空间小,适用于空间受限的应用。
    - 兼容性:使用非禁用材料,适合广泛的应用领域。

    应用案例和使用建议


    - 应用案例:在服务器主板、电信设备和消费电子产品中广泛应用,确保高精度和稳定性要求得到满足。
    - 使用建议:根据具体应用场景选择合适的尺寸和电阻值,注意散热问题以保证长期可靠运行。对于高功率应用,建议选用较大尺寸的电阻器以分散热量。

    兼容性和支持


    - 兼容性:这些电阻器与其他标准尺寸的表面贴装器件兼容,方便集成到现有设计中。
    - 支持服务:制造商提供全面的技术支持,包括产品测试和验证服务。

    常见问题与解决方案


    - Q1: 使用过程中发现电阻器变色?
    - A1: 检查是否有不良焊接或电路板受潮导致。确保焊接质量,保持电路板干燥。
    - Q2: 电阻值出现偏差?
    - A2: 确认使用环境温度和湿度符合规定范围,检查是否有外部干扰影响电阻值。必要时进行温度补偿。
    - Q3: 长时间运行后电阻值异常?
    - A3: 可能是过载或环境因素影响。建议定期检测并采取适当保护措施。

    总结和推荐


    综上所述,THIN FILM CHIP RESISTORS RT系列以其高精度、高稳定性、环保特性和广泛适用性成为市场上非常有竞争力的产品。对于需要高性能电阻器的应用场景,我们强烈推荐选择这款产品。其独特的材料和设计确保了长时间的可靠性和稳定性,特别适合对精确性和稳定性要求较高的电子设备。

RT0402BRD075K36L参数

参数
电阻值 5.36KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RT0402BRD075K36L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RT0402BRD075K36L RT0402BRD075K36L数据手册

RT0402BRD075K36L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.036
500+ ¥ 0.0309
1500+ ¥ 0.027
5000+ ¥ 0.0227
10000+ ¥ 0.0216
库存: 6836
起订量: 50 增量: 10000
交货地:
最小起订量为:50
合计: ¥ 1.8
