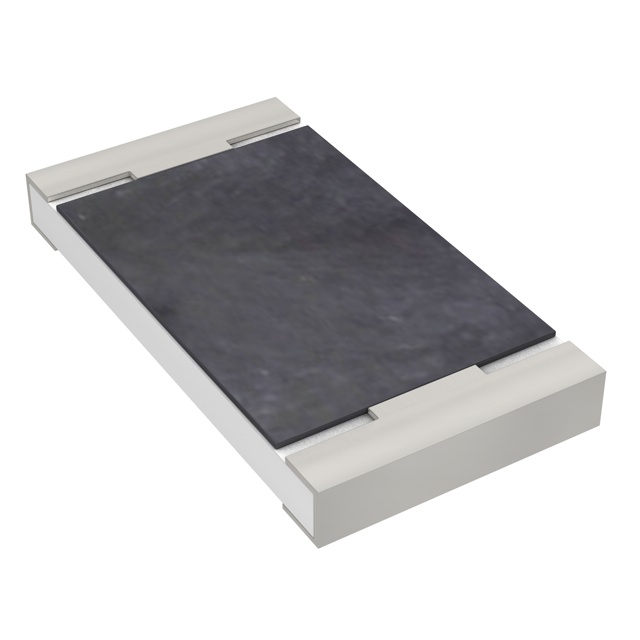

PT2010FK-7W0R12L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 120mΩ ±1% 1W ±75ppm/℃ 2010 贴片安装 5mm*2.5mm*650μm
供应商型号: 13-PT2010FK-7W0R12LTR-ND
供应商: Digi-Key
标准整包数: 4000
YAGEO/台湾国巨 贴片电阻 PT2010FK-7W0R12L

PT2010FK-7W0R12L概述


    产品简介


    产品类型: 电流传感器
    主要功能: PT系列电流传感器是一种低TCR(温度系数电阻)高功率的表面贴装器件,具有无铅端接和厚膜工艺制造的特点。它们适用于多种类型的电子设备,能够精准测量电流。
    应用领域:
    - 转换器
    - 打印机设备
    - 服务器板
    - 电信设备
    - 消费电子产品
    - 汽车电子

    技术参数


    基本尺寸: 0402/0603/0805/1206/2010/2512
    温度系数电阻(TCR): ±2%, ±5%
    工作温度范围: -55°C 至 +155°C
    最大工作电压:
    - PT0402: ≤ (PxR)^1/2
    - PT0603: 1/10W
    - PT0805: 1/8W
    - PT1206: 1/4W
    - PT2010: 3/4W
    - PT2512: 1W, 2W
    额定功率:
    - PT0402: 1/16W, 1/8W
    - PT0603: 1/10W, 1/5W, 1/3W
    - PT0805: 1/8W, 1/4W
    - PT1206: 1/4W, 1/2W
    - PT2010: 3/4W, 1W
    - PT2512: 1W, 2W
    测试标准:
    - 温度系数电阻 (TCR)
    - 寿命/耐久性
    - 高温暴露
    - 湿气阻抗
    - 热冲击
    - 短时过载
    - 板弯/弯曲
    - 可焊性
    - 电阻性热应力

    产品特点和优势


    - 认证: 通过AEC-Q200认证,确保了产品在汽车领域的应用可靠性。
    - 环保材料: 使用无卤环氧树脂材料,符合RoHS标准,确保环境友好。
    - 高可靠性: 具有高组件和设备可靠性,适合恶劣环境下的应用。
    - 低TCR值: 采用低TCR值的电阻,提高电流感应精度。
    - 可焊性: 优异的可焊性保证了良好的焊接效果。

    应用案例和使用建议


    应用案例:
    - 在打印机设备中用于电流检测,确保电源系统的稳定运行。
    - 在服务器板上作为电流监测器,提供精确的电流测量数据。
    使用建议:
    - 在高温环境中使用时,需注意保持适当散热,以防止器件过热。
    - 对于长期运行的应用,建议进行定期检测,以确保其持续正常工作。

    兼容性和支持


    - 兼容性: 该系列产品与多种电子设备兼容,可广泛应用于各类电路设计。
    - 支持和服务: 厂商提供详细的文档和技术支持,包括PCN(产品变更通知),确保用户能够获得及时的技术支持。

    常见问题与解决方案


    问题1:如何确认电阻值?
    解决方案: 查看全球编号的规则,按照“Resistance rule of global part number”表格来确定电阻值。
    问题2:如何判断产品是否通过了高温测试?
    解决方案: 查看测试结果表,确保产品能在最高操作温度下正常工作。

    总结和推荐


    综上所述,PT系列电流传感器凭借其低TCR、高可靠性和环保特性,在多个领域具有广泛的应用前景。其独特的功能和优势使其在市场上具有很强的竞争力。因此,对于需要高精度电流检测的应用场景,我们强烈推荐使用这款产品。

PT2010FK-7W0R12L参数

参数
电阻值 120mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 5mm*2.5mm*650μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PT2010FK-7W0R12L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT2010FK-7W0R12L PT2010FK-7W0R12L数据手册

PT2010FK-7W0R12L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1802 ¥ 1.5079
8000+ $ 0.1678 ¥ 1.4045
12000+ $ 0.1615 ¥ 1.3513
20000+ $ 0.1543 ¥ 1.2913
28000+ $ 0.15 ¥ 1.2554
40000+ $ 0.1458 ¥ 1.2205
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 6031.6
