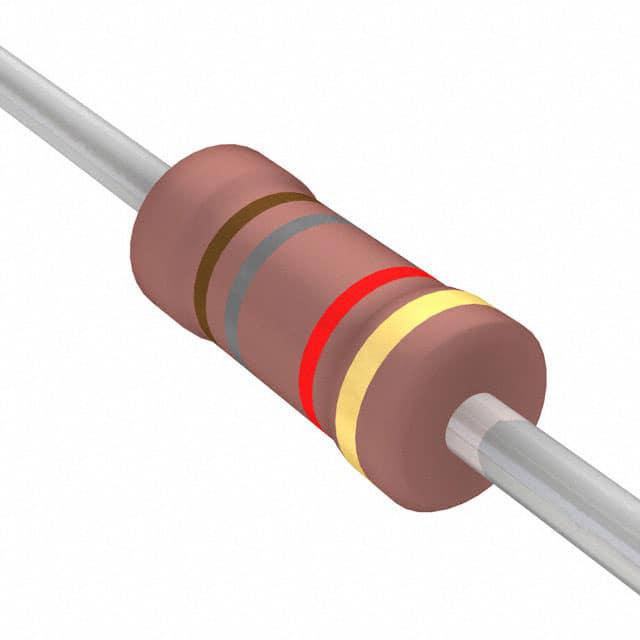

FMP100JT-52-1K8

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.8KΩ ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-1K8
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP100JT-52-1K8

FMP100JT-52-1K8概述

    高质量文章:超小型金属膜高功率电阻器(FMP系列)

    1. 产品简介


    超小型金属膜高功率电阻器(FMP系列)是专门设计用于满足现代电路需求的高可靠性元件。该系列产品通过真空溅射系统将多层混合金属合金和保护材料沉积到经过特殊处理的高级陶瓷基底上,再经由螺旋切槽并焊接电解铜连接引线,最终通过粉红色涂层保护,确保出色的稳定性和可靠性。FMP系列电阻器广泛应用于各种需要高精度和高可靠性的场合,如电源设备、测试仪器及通信设备等。

    2. 技术参数


    | 型号 | 直径ø (mm) | 长度H (mm) | 电阻范围(Ω) | 功率等级(W) | 最大工作电压(V) | 最大过载电压(V) | 电压绝缘强度(V) | 温度系数(ppm/°C) |
    |
    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 1Ω - 10MΩ | 0.5 | 200 | 400 | 300 | ±100 |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 1Ω - 10MΩ | 1 | 350 | 600 | 500 | ±100 |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 1Ω - 10MΩ | 2 | 500 | 700 | 500 | ±100 |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 1Ω - 10MΩ | 3 | 750 | 1,000 | 500 | ±100 |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 1Ω - 10MΩ | 4
    | FMP4WV | 17.0±1.0 | 7.5±0.5 | 1Ω - 10MΩ

    3. 产品特点和优势


    - 超小型设计:FMP系列提供多种型号选择,从FMP-50到FMP4WV,适应不同尺寸要求。
    - 高功率能力:最大功率可达4W,适用于各类高负载应用。
    - 卓越的耐热性:可在-55°C至+155°C的极端温度下正常工作,适合恶劣环境下的应用。
    - 高度可靠:采用粉红色涂层,具备良好的阻燃特性,符合UL标准,具有出色的长期稳定性。
    - 精准的电阻值:电阻值公差为±1%,提供更高的测量精度。
    - 稳定的温度系数:±100ppm/°C的温度系数保证了电阻值在温度变化时的稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 电源供应器:在直流电源供应器中作为限流电阻,确保设备在启动时的安全运行。
    - 测试仪器:用于高精度测试设备中的分压电阻,以获得准确的测量结果。
    - 通信设备:在信号调理电路中使用,确保信号传输的稳定性和准确性。
    使用建议:
    - 在高温环境下使用时,应根据功率曲线进行降额使用,以避免因温度过高而导致的损坏。
    - 为了确保最佳性能,安装时应注意散热问题,尤其是高功率型号。

    5. 兼容性和支持


    FMP系列金属膜高功率电阻器与大多数电路板兼容,特别适用于现代电子设备中对尺寸、功率及可靠性有较高要求的应用。厂商提供详细的技术文档和支持服务,包括产品选型指南、安装指导和技术支持热线等,确保用户能够高效、便捷地使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电阻值异常 | 检查接线是否正确,是否有松动现象。 |
    | 使用过程中过热 | 降低负载,确保周围环境通风良好。 |
    | 电路失效 | 检查电路连接是否正常,排查其他可能故障点。 |
    | 精度偏差较大 | 检查产品是否符合规定的公差要求,确认安装环境温度是否正常。|

    7. 总结和推荐


    综上所述,超小型金属膜高功率电阻器(FMP系列)凭借其独特的设计、高性能和广泛的适用性,在众多领域展现出强大的竞争力。无论是在高功率设备还是在高精度测试设备中,FMP系列均能表现出色。鉴于其优异的特性和广泛应用范围,强烈推荐在需要高可靠性电阻器的应用中使用FMP系列。

FMP100JT-52-1K8参数

参数
电阻值 1.8KΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-1K8数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-1K8 FMP100JT-52-1K8数据手册

FMP100JT-52-1K8封装设计

查看详情并下载
Symbol
Footprint
3D Model
