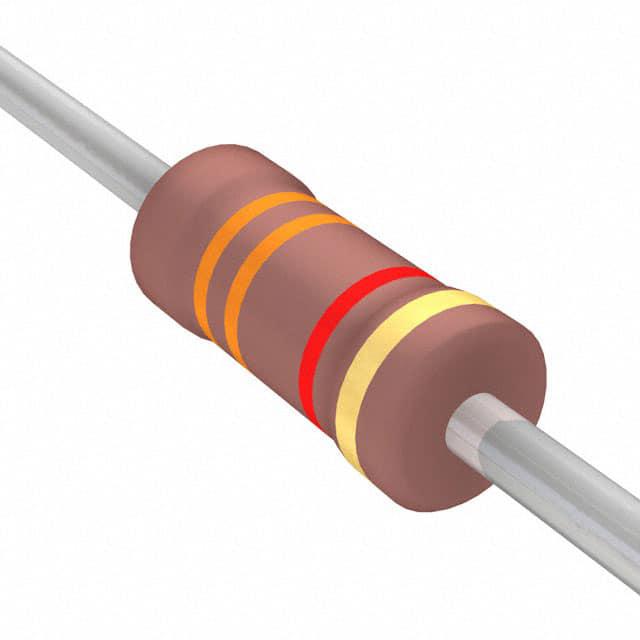

FMP300JT-73-3K3

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.3KΩ ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JT-73-3K3
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP300JT-73-3K3

FMP300JT-73-3K3概述

    高质量文章:金属膜高功率电阻(FMP系列)技术手册

    产品简介


    金属膜高功率电阻(FMP系列)是一类专为各种高功率需求而设计的通孔电阻器。该系列产品采用真空溅射系统制造,通过在高温处理过的陶瓷基板上沉积多层混合金属合金和防护材料,经过螺旋切槽后,焊接上电解铜连接引脚,再涂覆一层粉色涂料。它们适用于各种需要高稳定性和可靠性的工作环境,例如工业控制、通信设备、电源转换系统等领域。

    技术参数


    以下是FMP系列金属膜高功率电阻的技术参数列表:
    | 产品型号 | 直径 (mm) | 长度 (mm) | 引脚直径 (mm) | 额定功率 (W) | 最大工作电压 (V) | 绝缘电压测试 (V) | 阻值范围 (Ω) | 工作温度范围 (℃) | 温度系数 (ppm/℃) |
    ||
    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 0.5 | 200 | 300 | 1 - 4M7 | -55至155 | ±100 |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 1.0 | 350 | 500 | 1 - 4M7 | -55至155 | ±100 |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 26±2.0 | 2.0 | 500 | 700 | 1 - 4M7 | -55至155 | ±100 |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 3.0 | 750 | 1,000 | 1 - 4M7 | -55至155 | ±80 |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 3.0 | 750 | 1,000 | 1 - 4M7 | -55至155 | ±80 |

    产品特点和优势


    FMP系列金属膜高功率电阻具有以下特点和优势:
    1. 高稳定性:采用多层金属膜结构,确保在各种环境条件下具有高度的稳定性和可靠性。
    2. 高功率处理能力:额定功率范围从0.5W到3W,满足不同应用场合的需求。
    3. 优良的绝缘性能:最大工作电压和绝缘电压测试数据表明其在高压环境下仍能正常工作。
    4. 广泛的阻值范围:提供从1Ω到4.7MΩ的广泛阻值选择,以适应不同的应用需求。
    5. 良好的温度系数:其温度系数较低,保证了在温度变化较大时阻值的变化较小。
    6. 火焰防护:符合UL-94V-0标准的多层涂层设计提供了额外的防火保护。
    7. 过载保护:过载测试符合UL-1412标准,确保在过载情况下不会引发火灾。

    应用案例和使用建议


    FMP系列金属膜高功率电阻常用于工业控制、通信设备、电源转换系统等领域。以下是其典型应用场景及使用建议:
    1. 工业控制系统:在工业自动化系统中,FMP系列电阻可用于电机控制电路中,以提供精确稳定的电流控制。
    2. 通信设备:在通信基站中,这些电阻可用于稳压电源电路中,以确保通信信号的稳定传输。
    3. 电源转换系统:在开关电源系统中,FMP系列电阻可以提供可靠的负载管理,确保电源的高效运行。
    使用建议:
    - 散热管理:在高温环境下使用时,要确保足够的散热条件,避免因过热导致电阻失效。
    - 阻值匹配:根据具体应用需求选择合适的阻值范围,避免因阻值不匹配而导致系统不稳定。
    - 负载管理:对于长期处于满载状态的应用,要考虑功率降额曲线,合理配置电阻,避免过热损坏。

    兼容性和支持


    FMP系列金属膜高功率电阻与其他电子元器件具有良好的兼容性,易于集成到现有电路设计中。厂家提供了全面的支持服务,包括技术咨询、安装指导、维修服务等,确保用户能够充分利用这些电阻的优势。

    常见问题与解决方案


    - Q: 使用过程中电阻出现异常发热怎么办?
    A: 检查是否存在过载情况,必要时进行功率降额操作,或增加散热措施。
    - Q: 电阻阻值随时间漂移怎么办?
    A: 确保正确安装并选择合适的阻值范围,如有需要,可定期校准。
    - Q: 在极端温度环境下使用电阻出现问题怎么办?
    A: 根据技术手册中的建议,选择适合该温度范围的产品,并注意散热。

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻具有高性能、高可靠性和广泛应用范围的特点。它们在工业控制、通信设备和电源转换系统中发挥着关键作用。强烈推荐这一系列电阻用于需要高稳定性和可靠性的应用场景。

FMP300JT-73-3K3参数

参数
电阻值 3.3KΩ
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP300JT-73-3K3数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JT-73-3K3 FMP300JT-73-3K3数据手册

FMP300JT-73-3K3封装设计

查看详情并下载
Symbol
Footprint
3D Model
