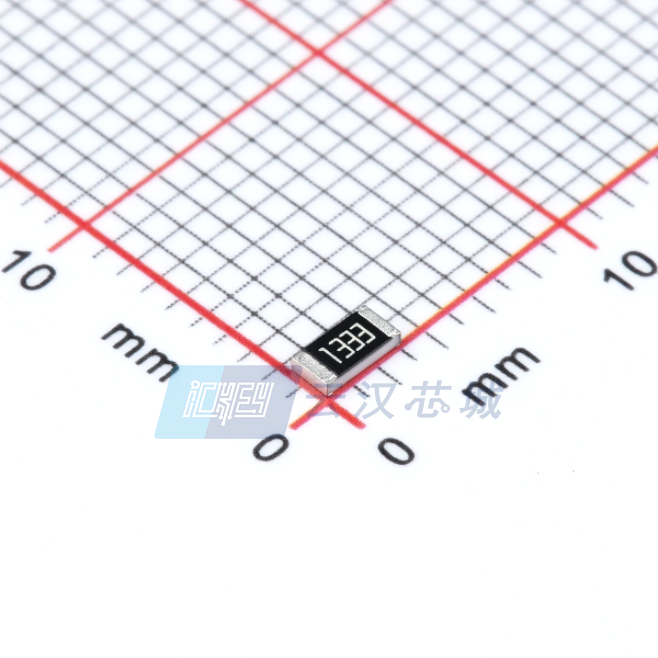

AC1206FR-07133KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 133KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: 11M-D-AC1206FR-07133KL
供应商: 云汉优选
标准整包数: 100
YAGEO/台湾国巨 贴片电阻 AC1206FR-07133KL

AC1206FR-07133KL概述

    厚膜芯片电阻器(汽车级)技术手册

    产品简介


    厚膜芯片电阻器(汽车级)是专为汽车电子及其他工业应用设计的产品。这些电阻器具有高可靠性和良好的电气特性,适用于广泛的通用应用。它们不仅符合AEC-Q200标准,还采用了无铅制造工艺,符合RoHS要求且不含卤素。

    技术参数


    | 规格 | 值 |

    | 产品型号 | AC系列,尺寸:0201至2512 |
    | 允许误差 | ±5%, ±1%, ±0.5% |
    | 尺寸 | 0201/0402/0603/0805/1206/1210/1218/2010/2512 |
    | 工作温度范围 | -55°C 至 +155°C |
    | 额定电压 | 0201型:25V,0402型:50V,0603型:75V,0805型:150V,1206型:200V,1210型:200V,1218型:200V,2010型:200V,2512型:200V |
    | 最大过载电压 | 0201型:50V,0402型:100V,0603型:150V,0805型:300V,1206型:400V,1210型:500V,1218型:500V,2010型:500V,2512型:500V |
    | 电阻范围 | 1Ω 至 22MΩ |
    | 温度系数 | ±200ppm/°C(0201至0805),±100ppm/°C(1206至2512) |

    产品特点和优势


    1. 通过AEC-Q200认证:符合严格的汽车行业标准。
    2. 湿度敏感度等级MSL 1:意味着在正常储存条件下几乎不会吸收湿气,提高了长期稳定性。
    3. 与J-STD-020D标准兼容:保证焊接过程中的可靠性。
    4. 采用无卤素环氧树脂:环保材料,减少环境危害。
    5. 100%自动光学检测:确保每个产品都经过严格的质量控制。

    应用案例和使用建议


    - 汽车电子:在发动机控制单元、安全气囊系统等关键部位使用。
    - 工业应用:广泛应用于工业自动化控制系统中。
    使用建议:
    - 在高温环境下工作时,应注意散热问题以避免热击穿。
    - 对于需要更高可靠性的应用场合,可以考虑增加外部保护措施。

    兼容性和支持


    该系列产品与其他电子元器件及设备具有良好的兼容性,例如与各种标准的印刷电路板(PCB)完美适配。厂商提供了详细的装配指南和技术支持服务,确保用户能够顺利使用。

    常见问题与解决方案


    1. 问题:电阻值不稳定
    - 解决方案:检查焊接质量和连接是否牢固,或者更换符合温漂要求的电阻器。
    2. 问题:焊点容易损坏
    - 解决方案:遵循正确的焊接程序并确保焊接工具的温度适当。
    3. 问题:环境湿度导致性能下降
    - 解决方案:采取适当的防潮措施,如使用干燥剂或者改进存储条件。

    总结和推荐


    这款厚膜芯片电阻器(汽车级)具备出色的性能和广泛的应用范围,特别适合对可靠性要求较高的汽车和工业应用。其优秀的温度特性和高标准的制造工艺使其在市场上具有很强的竞争优势。因此,强烈推荐这一款高效稳定的电子元器件。

AC1206FR-07133KL参数

参数
电阻值 133KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC1206FR-07133KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC1206FR-07133KL AC1206FR-07133KL数据手册

AC1206FR-07133KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
