首页  >  产品百科  >  RC0402FR-074K87L

RC0402FR-074K87L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.87KΩ ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 11M-RC0402FR-074K87L
供应商: 云汉优选
标准整包数: 100

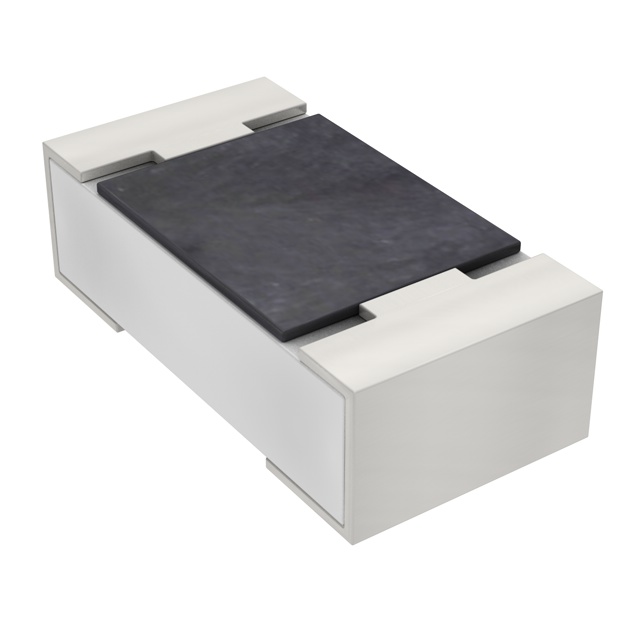

YAGEO/台湾国巨 贴片电阻 RC0402FR-074K87L

RC0402FR-074K87L概述

    # 通用片式电阻技术手册

    产品简介


    本技术手册介绍了Yageo公司的通用片式电阻RCL系列。此系列产品涵盖多种尺寸,具有精确的阻值容差(±0.1%、±0.5%、±1%、±5%),适用于广泛的应用场合,如消费电子、通讯设备和工业自动化等。

    技术参数


    以下是RCL系列片式电阻的技术规格和性能参数:
    主要尺寸
    - 0075:0.30mm x 0.15mm x 0.13mm
    - 0100:0.40mm x 0.20mm x 0.13mm
    - 0201:0.60mm x 0.30mm x 0.23mm
    - 0402:1.00mm x 0.50mm x 0.35mm
    - 0603:1.60mm x 0.80mm x 0.45mm
    - 0805:2.00mm x 1.25mm x 0.50mm
    - 1206:3.10mm x 1.60mm x 0.55mm
    - 1210:3.10mm x 2.60mm x 0.55mm
    - 1218:3.10mm x 4.60mm x 0.55mm
    - 2010:5.00mm x 2.50mm x 0.55mm
    - 2512:6.35mm x 3.10mm x 0.55mm
    阻值容差
    - ±0.1%
    - ±0.5%
    - ±1%
    - ±5%
    包装类型
    - R:纸带包装卷盘
    - K:凸起封装卷盘
    - S:ESD安全卷盘(仅适用于0075和0100尺寸)
    温度系数
    - 基于规格

    装载卷盘和功率
    - 07:7英寸直径卷盘
    - 10:10英寸直径卷盘
    - 13:13英寸直径卷盘
    - 7W:7英寸直径卷盘,双倍标准功率
    - 7N:7英寸直径卷盘,ESD安全卷盘(仅适用于0075和0100尺寸)
    - 3W:13英寸直径卷盘,双倍标准功率
    阻值范围
    - 1Ω 至 22MΩ(对于±5%误差)
    - 1Ω 至 10MΩ(对于±1%误差)
    - 1Ω 至 1MΩ(对于±0.5%误差)

    产品特点和优势


    - 环保:无卤素、符合RoHS标准,采用无铅端子。
    - 高可靠性:采用厚膜工艺制造,保证高可靠性和长寿命。
    - 节省PCB空间:小型化设计,节省印刷电路板空间。
    - 无限制材料:使用无限制材料的产品和生产过程,减少环境危害。

    应用案例和使用建议


    应用案例
    - 消费电子产品:手机、平板电脑等需要高精度阻值的电路。
    - 通信设备:路由器、交换机等设备中的电流检测。
    - 工业自动化:传感器、控制器等设备中的关键组件。
    使用建议
    - 确保温度稳定性:由于不同型号的电阻温度系数不同,在设计时需注意温度变化对阻值的影响。
    - 合理选择包装类型:根据生产需求选择合适的包装类型,以提高生产效率。

    兼容性和支持


    - 兼容性:该系列电阻与其他标准表面贴装设备兼容。
    - 支持:提供详尽的技术文档和客户支持,确保用户能顺利使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值偏差过大 | 检查是否符合规定的环境温度和湿度条件,必要时重新测试。 |
    | 电阻损坏 | 确认是否在额定电压和电流范围内使用,避免过压过流。 |
    | 贴装不良 | 重新检查贴装设备的参数设置,确保贴装位置准确。 |

    总结和推荐


    综上所述,Yageo公司的RCL系列片式电阻以其出色的稳定性和可靠性,在广泛的电子应用中表现出色。产品具有多种尺寸和容差选项,能够满足不同用户的需求。如果您正在寻找高性能且环保的片式电阻,RCL系列是您不错的选择。

RC0402FR-074K87L参数

参数
电阻值 4.87KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RC0402FR-074K87L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0402FR-074K87L RC0402FR-074K87L数据手册

RC0402FR-074K87L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0025
1000+ ¥ 0.002
3000+ ¥ 0.0017
10000+ ¥ 0.0016
50000+ ¥ 0.0015
库存: 8222
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.25
直接购买
加入购物车
