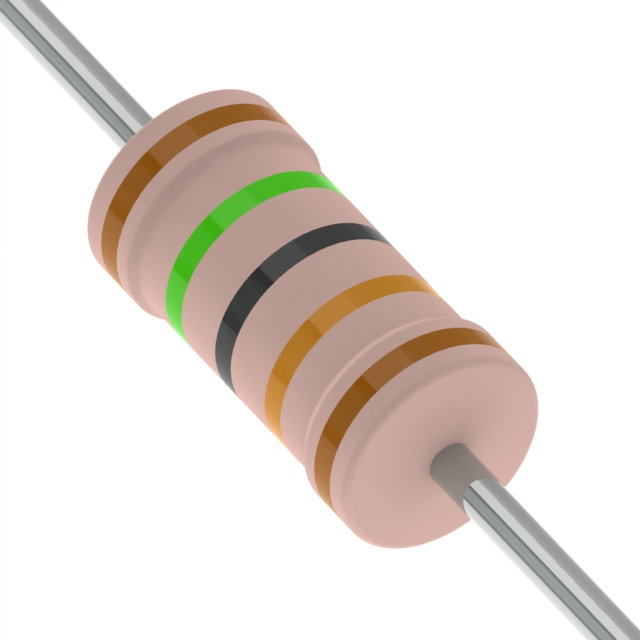

FMP300FRF73-150K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 150KΩ ±1% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: 13-FMP300FRF73-150KTR-ND
供应商: Digi-Key
标准整包数: 1000
YAGEO/台湾国巨 通孔电阻 FMP300FRF73-150K

FMP300FRF73-150K概述

    通过孔电阻技术手册

    1. 产品简介


    通过孔电阻(Through-hole resistor)是一种常用的电子元器件,主要用于各种电路中调节电流和电压。它们广泛应用于消费电子、工业控制、汽车电子、通信设备等领域。本文将详细介绍FMP系列金属膜高功率电阻的技术参数、特点及应用情况。

    2. 技术参数


    FMP系列金属膜高功率电阻具有以下技术参数:
    | 规格 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    | :: | :: | :: | :: | :: | :: |
    | 直径ø(mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 高度H(mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 引脚间距L(mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 引脚直径øD(mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    - 功率等级:1/2W, 1W, 2W, 3W
    - 电阻精度:±1%, ±5%
    - 温度系数:±100ppm/°C
    - 防火特性:符合UL-94V-0和UL-1412标准
    负载曲线图
    对于工作温度超过70°C的情况,额定功率必须根据以下曲线进行降额使用。
    | 额定负载(%) | 环境温度(°C) |
    | :: | :: |
    | 100 | 20 |
    | 80 | 40 |
    | 60 | 60 |
    | 40 | 80 |
    | 20 | 100 |
    | 0 | 155 |
    - 额定连续工作电压(RCWV)= 功率等级 × 电阻值 或 最大工作电压中的较小值

    3. 产品特点和优势


    - 高可靠性:采用真空溅射系统制造,确保长期稳定运行。
    - 卓越的温度稳定性:具有低温度系数,确保在宽温范围内仍能保持良好的性能。
    - 出色的过载保护能力:符合UL-94V-0和UL-1412标准,具备多重防护层。
    - 多样化选择:提供多种型号以满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 消费电子:适用于便携式设备、可穿戴设备等小型电子产品。
    - 工业控制:适合自动化生产线、电机驱动控制等高要求场合。
    - 汽车电子:可以用于汽车仪表板、发动机管理系统等关键组件。
    - 通信设备:适用于基站、路由器等电信基础设施。
    使用建议
    - 在高温环境下工作时,请遵循负载曲线进行适当降额操作。
    - 安装时注意引脚的正确连接,避免短路风险。
    - 储存于干燥通风处,防止受潮导致性能下降。

    5. 兼容性和支持


    - 兼容性:与标准通过孔插件板相兼容,便于集成到现有设计中。
    - 支持:制造商提供详细的技术文档和专业咨询团队,帮助解决安装和调试过程中的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 工作温度过高 | 按照负载曲线进行降额操作 |
    | 表面涂层损坏 | 及时更换新的电阻器 |
    | 接触不良 | 检查引脚焊接质量,必要时重新焊接 |

    7. 总结和推荐


    FMP系列金属膜高功率电阻凭借其高性能、高可靠性和广泛应用前景,在市场上具有显著的竞争优势。无论是在消费级还是工业级应用场景中,都能发挥出色的表现。建议电子工程师和技术爱好者在选择合适的通过孔电阻时优先考虑此系列产品。

FMP300FRF73-150K参数

参数
电阻值 150KΩ
精度 ±1%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP300FRF73-150K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300FRF73-150K FMP300FRF73-150K数据手册

FMP300FRF73-150K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0971 ¥ 0.813
2000+ $ 0.0886 ¥ 0.7414
3000+ $ 0.0842 ¥ 0.7046
5000+ $ 0.0792 ¥ 0.6629
7000+ $ 0.0763 ¥ 0.6381
10000+ $ 0.0734 ¥ 0.6139
25000+ $ 0.0669 ¥ 0.5602
50000+ $ 0.0629 ¥ 0.5266
100000+ $ 0.0595 ¥ 0.4981
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 813
