FMP200JR-52-68K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 68KΩ ±5% 2W 通孔安装 9mm(长度)
供应商型号: 68KZTR-ND
供应商: Digi-Key
标准整包数: 2500

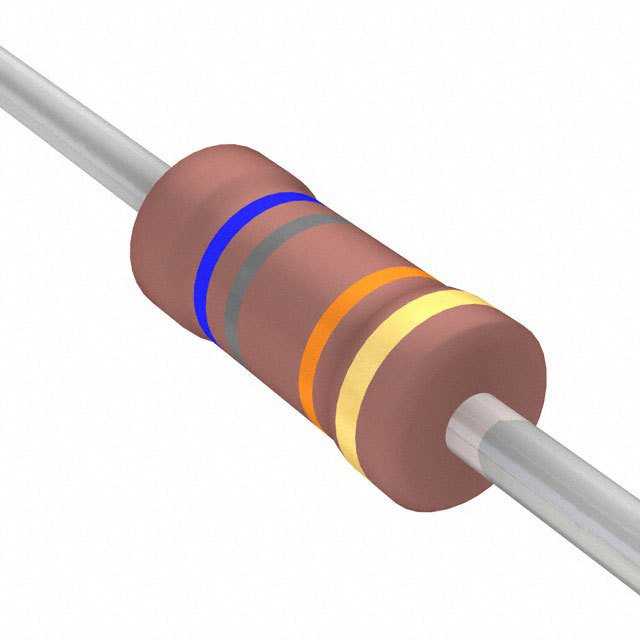

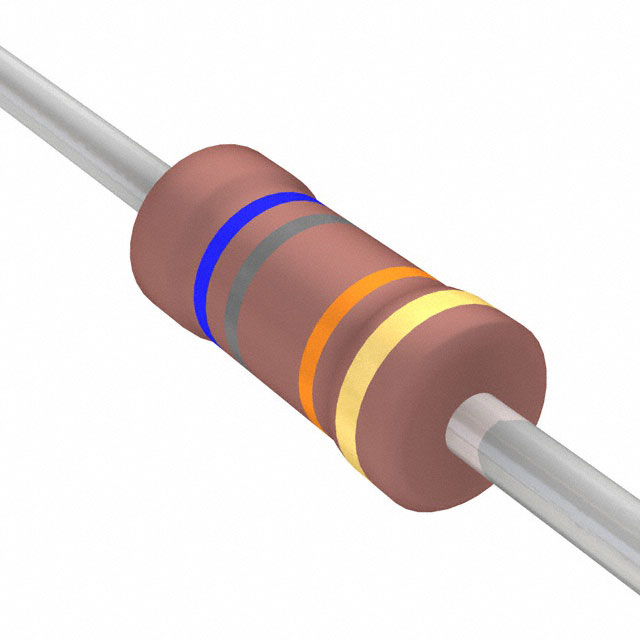

YAGEO/台湾国巨 通孔电阻 FMP200JR-52-68K

FMP200JR-52-68K概述

    FMP 系列金属薄膜高功率电阻产品技术手册

    产品简介


    FMP 系列金属薄膜高功率电阻是一种通过真空溅射系统将多层混合金属合金和保护材料沉积到精心处理的高品质陶瓷基板上制造而成的产品。经过螺旋切割后的阻性层,电解铜焊接连接端子,最后涂覆一层粉色漆膜,以确保电阻的耐热性和可靠性。这些电阻广泛应用于各种工业和电子设备中,特别是在需要高功率和高可靠性的场合。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 直径 øD (mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 高度 H (mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 端子长度 L (mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 引脚直径 d (mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率等级 | 1/2W | 1W | 2W | 3W | 2W |
    | 最大工作电压 | 200V | 350V | 500V | 750V | 500V |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V | 700V |
    | 阻值范围 | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ | 1Ω - 4.7MΩ |
    | 工作温度范围 | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C |
    | 温度系数 | ±100ppm/°C | ±100ppm/°C | ±100ppm/°C | ±100ppm/°C | ±100ppm/°C |

    产品特点和优势


    1. 高功率密度:适用于需要高功率密度的应用,如电源转换、电机驱动等。
    2. 高可靠性:采用先进的真空溅射技术和高温涂层,确保长期稳定工作。
    3. 宽温度范围:-55°C至+155°C的工作温度范围,适用于极端环境下的应用。
    4. 高绝缘强度:达到IEC标准的绝缘强度,保证安全性和可靠性。
    5. 优异的温度系数:温度系数低至±100ppm/°C,减少因温度变化引起的误差。

    应用案例和使用建议


    FMP系列电阻在许多关键应用中都有成功案例,例如:
    - 电源设备:用于电源模块中的限流和分压电路。
    - 工业控制:在电机驱动和变频器中作为负载电阻。
    - 测试设备:用于负载测试和信号调节。
    使用建议:
    - 在高温环境下使用时,需根据功耗曲线进行降额使用。
    - 安装时注意散热设计,确保电阻工作温度不超过规定范围。
    - 在特殊应用中,可考虑定制特定阻值和温度系数的产品。

    兼容性和支持


    FMP系列电阻与大多数工业和电子设备兼容,适用于多种插件和焊接到电路板上的应用场景。制造商提供全面的技术支持和售后服务,确保客户能够顺利使用并维护这些产品。

    常见问题与解决方案


    1. 问:如何正确安装 FMP系列电阻?
    - 答:确保引脚焊接牢固,保持良好的接触。安装时注意引脚的长度和方向。

    2. 问:在高温环境中如何延长电阻寿命?
    - 答:参考RCWV(额定连续工作电压)的功耗曲线,适当降低功率等级,避免过载。

    3. 问:如何判断电阻是否损坏?
    - 答:检查外观是否有明显的烧毁痕迹或电阻值是否显著偏离正常范围。

    总结和推荐


    FMP系列金属薄膜高功率电阻以其卓越的功率密度、高可靠性和宽温度范围,在多种高要求应用场景中表现出色。对于需要高性能电阻的应用场景,强烈推荐使用FMP系列电阻。尽管初期成本较高,但其卓越的性能和长寿命使得它成为一种值得投资的选择。

FMP200JR-52-68K参数

参数
电阻值 68KΩ
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-68K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-68K FMP200JR-52-68K数据手册

FMP200JR-52-68K封装设计

查看详情并下载
Symbol
Footprint
3D Model
